Блок крепления подвески ОСТ 34-10-740-93
Описание изделия

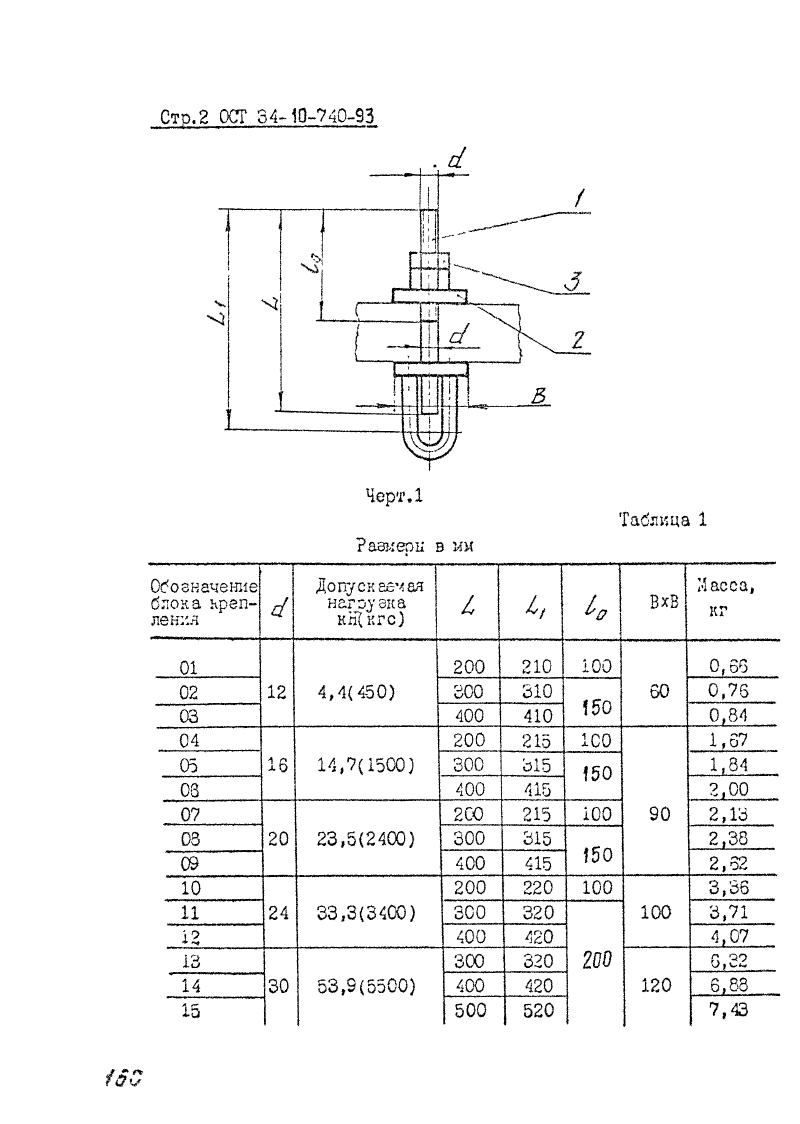

ООО "Изополимет Плюс" изготавливает блоки крепления подвески ОСТ 34-10-740-93 для станционных трубопроводов ТЭС и АЭС, а также пылегазовоздухопроводов ТЭС. Изделие входит в серию ОСТ 34.10.610-93 - 34.10.745-93 и используется как элемент подвески, связывающий опорную конструкцию с тягами и другими деталями узла. Таблица содержит исполнения 01-40 с допускаемой нагрузкой от 4,4 до 196,1 кН. Высота изделия указана от 170 до 1070 мм, масса — от 0,60 до 37,60 кг.

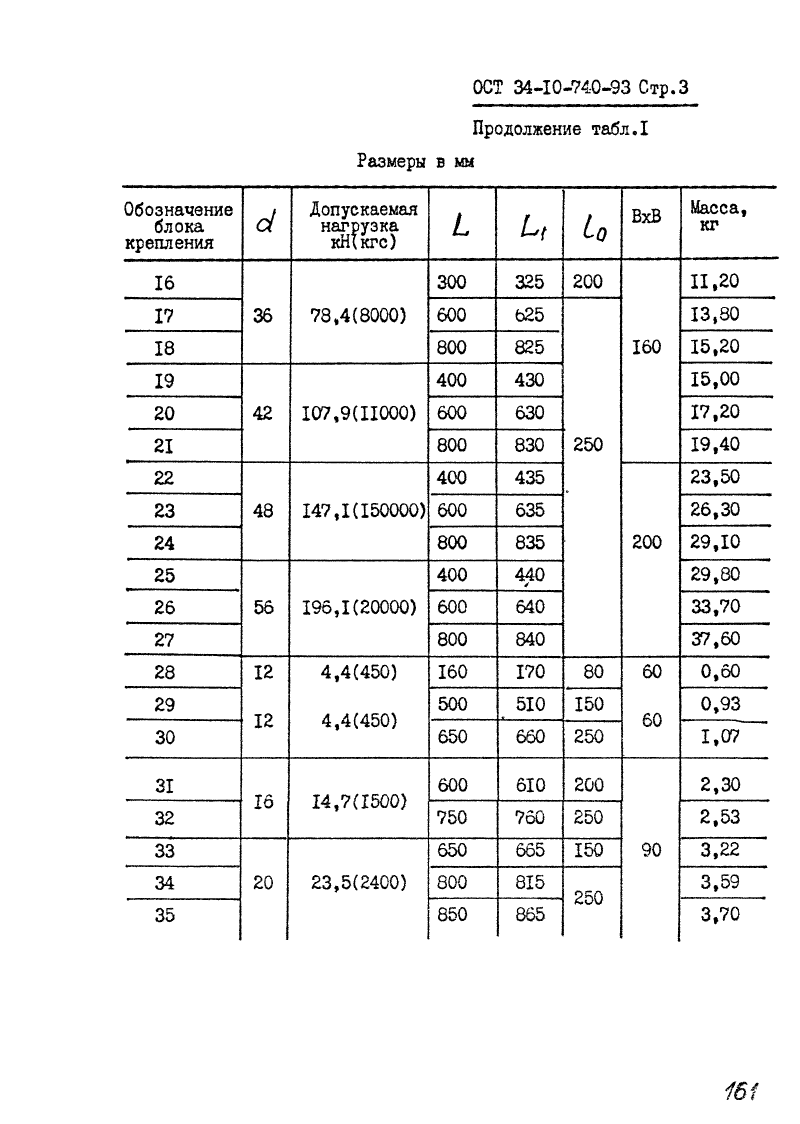

| Наименование | Допускаемая нагрузка, кН | Высота изделия, мм | Масса изделия, кг |
|---|---|---|---|
| 01 ОСТ 34-10-740-93 | 4,4 | 210 | 0,66 |
| 02 ОСТ 34-10-740-93 | 4,4 | 310 | 0,76 |
| 03 ОСТ 34-10-740-93 | 4,4 | 410 | 0,84 |
| 04 ОСТ 34-10-740-93 | 14,7 | 215 | 1,67 |
| 05 ОСТ 34-10-740-93 | 14,7 | 315 | 1,84 |
| 06 ОСТ 34-10-740-93 | 14,7 | 415 | 2,00 |
| 07 ОСТ 34-10-740-93 | 23,5 | 215 | 2,13 |
| 08 ОСТ 34-10-740-93 | 23,5 | 315 | 2,38 |
| 09 ОСТ 34-10-740-93 | 23,5 | 415 | 2,62 |
| 10 ОСТ 34-10-740-93 | 33,3 | 220 | 3,36 |
| 11 ОСТ 34-10-740-93 | 33,3 | 320 | 3,71 |
| 12 ОСТ 34-10-740-93 | 33,3 | 420 | 4,07 |
| 13 ОСТ 34-10-740-93 | 53,9 | 320 | 6,32 |
| 14 ОСТ 34-10-740-93 | 53,9 | 420 | 6,88 |
| 15 ОСТ 34-10-740-93 | 53,9 | 520 | 7,43 |
| 16 ОСТ 34-10-740-93 | 78,4 | 325 | 11,20 |
| 17 ОСТ 34-10-740-93 | 78,4 | 625 | 13,80 |
| 18 ОСТ 34-10-740-93 | 78,4 | 825 | 15,20 |
| 19 ОСТ 34-10-740-93 | 107,9 | 430 | 15,00 |
| 20 ОСТ 34-10-740-93 | 107,9 | 630 | 17,20 |
| 21 ОСТ 34-10-740-93 | 107,9 | 830 | 19,40 |
| 22 ОСТ 34-10-740-93 | 147,1 | 435 | 23,50 |
| 23 ОСТ 34-10-740-93 | 147,1 | 635 | 26,30 |
| 24 ОСТ 34-10-740-93 | 147,1 | 835 | 29,10 |
| 25 ОСТ 34-10-740-93 | 196,1 | 440 | 29,80 |
| 26 ОСТ 34-10-740-93 | 196,1 | 640 | 33,70 |
| 27 ОСТ 34-10-740-93 | 196,1 | 840 | 37,60 |
| 28 ОСТ 34-10-740-93 | 4,4 | 170 | 0,60 |
| 29 ОСТ 34-10-740-93 | 4,4 | 510 | 0,93 |
| 30 ОСТ 34-10-740-93 | 4,4 | 660 | 1,07 |
| 31 ОСТ 34-10-740-93 | 14,7 | 610 | 2,30 |
| 32 ОСТ 34-10-740-93 | 14,7 | 760 | 2,53 |
| 33 ОСТ 34-10-740-93 | 23,5 | 665 | 3,22 |
| 34 ОСТ 34-10-740-93 | 23,5 | 815 | 3,59 |
| 35 ОСТ 34-10-740-93 | 23,5 | 865 | 3,70 |
| 36 ОСТ 34-10-740-93 | 33,3 | 720 | 5,05 |
| 37 ОСТ 34-10-740-93 | 33,3 | 870 | 5,58 |
| 38 ОСТ 34-10-740-93 | 53,9 | 820 | 9,12 |
| 39 ОСТ 34-10-740-93 | 53,9 | 1 070 | 10,50 |
| 40 ОСТ 34-10-740-93 | 78,4 | 1 025 | 17,30 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
Похожая продукция
ОСТ 34-10-734-93
Плавник с накладкой ОСТ 34-10-734-93
ОСТ 34-10-735-93
Хомут для горизонтальных трубопроводов ОСТ 34-10-735-93
ОСТ 34-10-736-93
Хомут для вертикальных трубопроводов ОСТ 34-10-736-93
ОСТ 34-10-737-93
Балки опорные ОСТ 34-10-737-93
ОСТ 34-10-738-93
Лапа с накладкой для вертикальных трубопроводов ОСТ 34-10-738-93
ОСТ 34-10-739-93

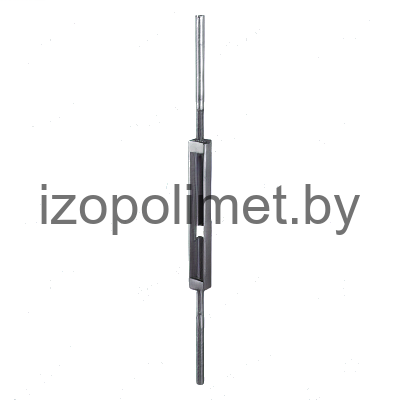

Тяга резьбовая с муфтой ОСТ 34-10-739-93
ОСТ 34-10-741-93
Резьбовая тяга с ушком для подвесок станционных трубопроводов ОСТ 34-10-741-93
ОСТ 34-10-742-93
Тяга шарнирная ОСТ 34-10-742-93
ОСТ 34-10-743-93
Блок пружинный ОСТ 34-10-743-93
ОСТ 34-10-744-93
Блок пружинный сдвоенный ОСТ 34-10-744-93
ОСТ 34-10-745-93

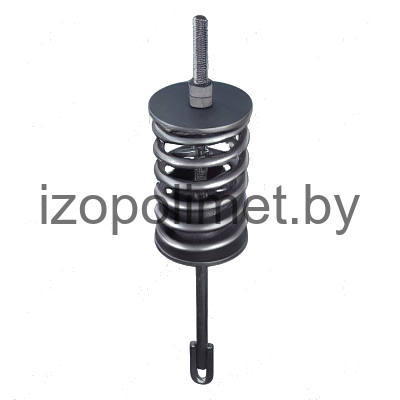

Блок пружинный опорный ОСТ 34-10-745-93
