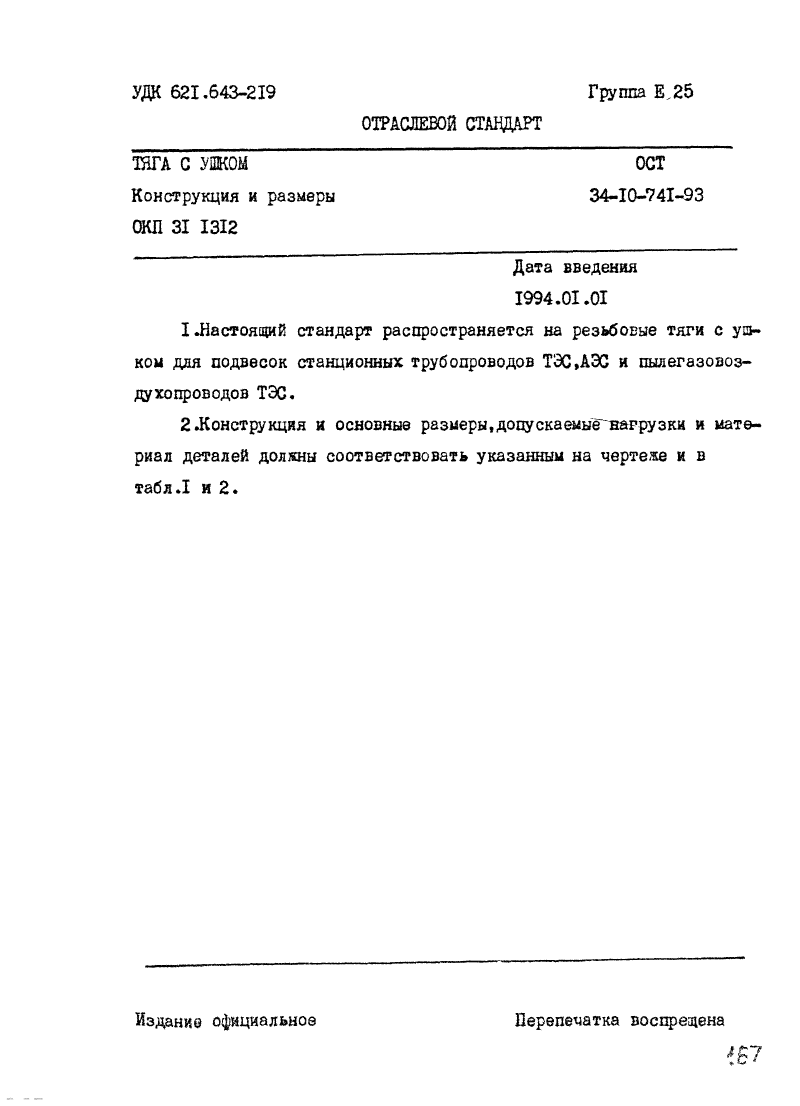

Резьбовая тяга с ушком для подвесок станционных трубопроводов ОСТ 34-10-741-93
Описание изделия
ООО "Изополимет Плюс" изготавливает резьбовые тяги с ушком ОСТ 34-10-741-93 для подвесок станционных трубопроводов. Изделие применяется в узлах крепления и подвески серии ОСТ 34.10.610-93 - 34.10.745-93, где требуется резьбовая регулировка и передача нагрузки через ушко. В таблице представлены исполнения с диаметрами тяги от М12 до М56. Допускаемая нагрузка на одну тягу указана от 4,4/450 до 196,1/20000 кН/кгс, длина тяги — 160-1050 мм, масса — от 0,3 до 24,3 кг.

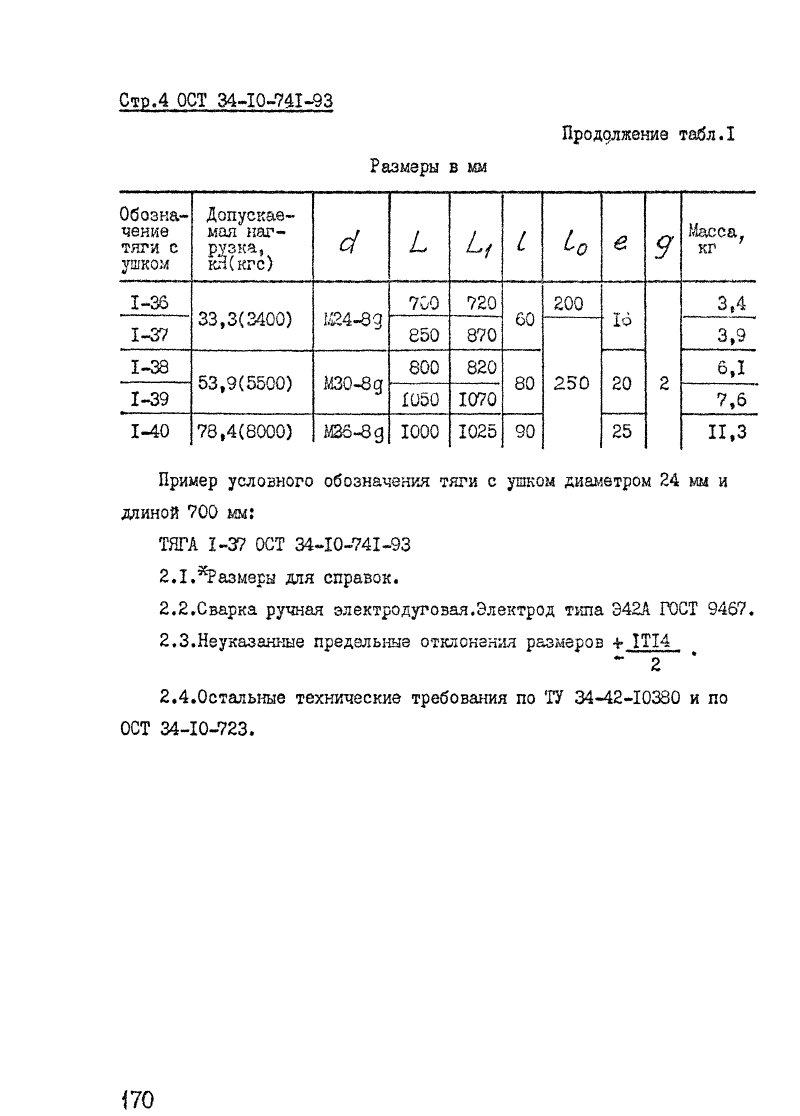

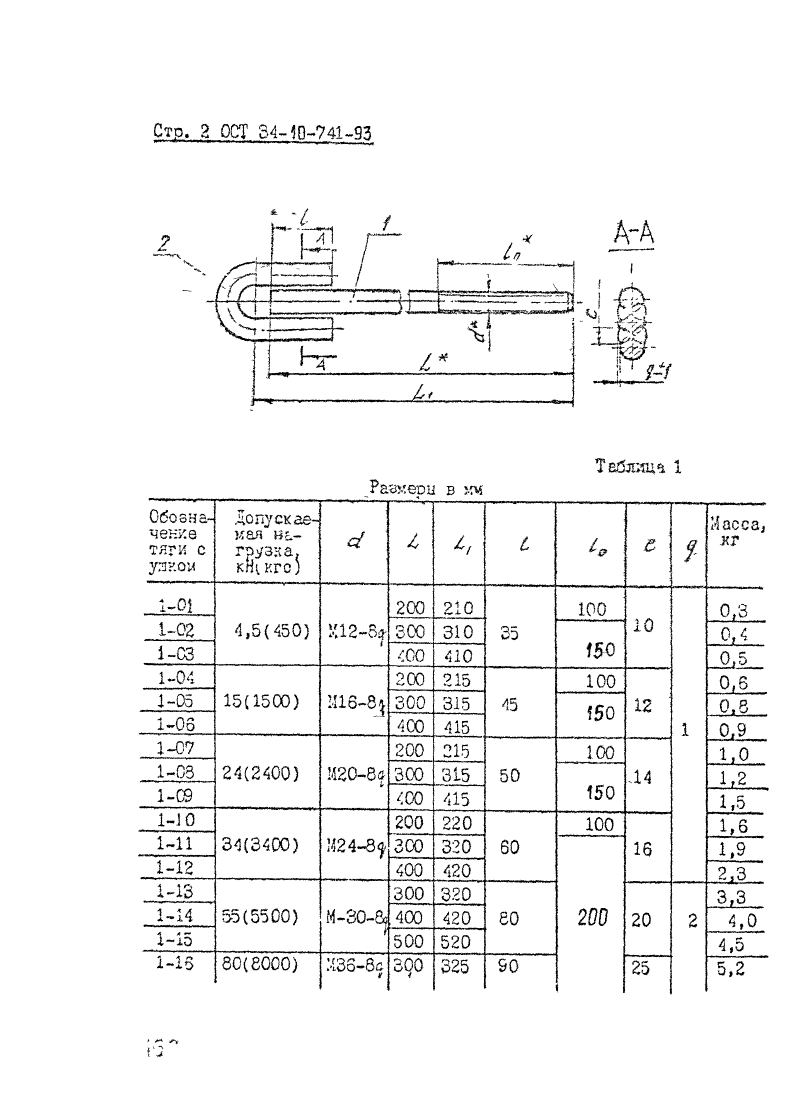

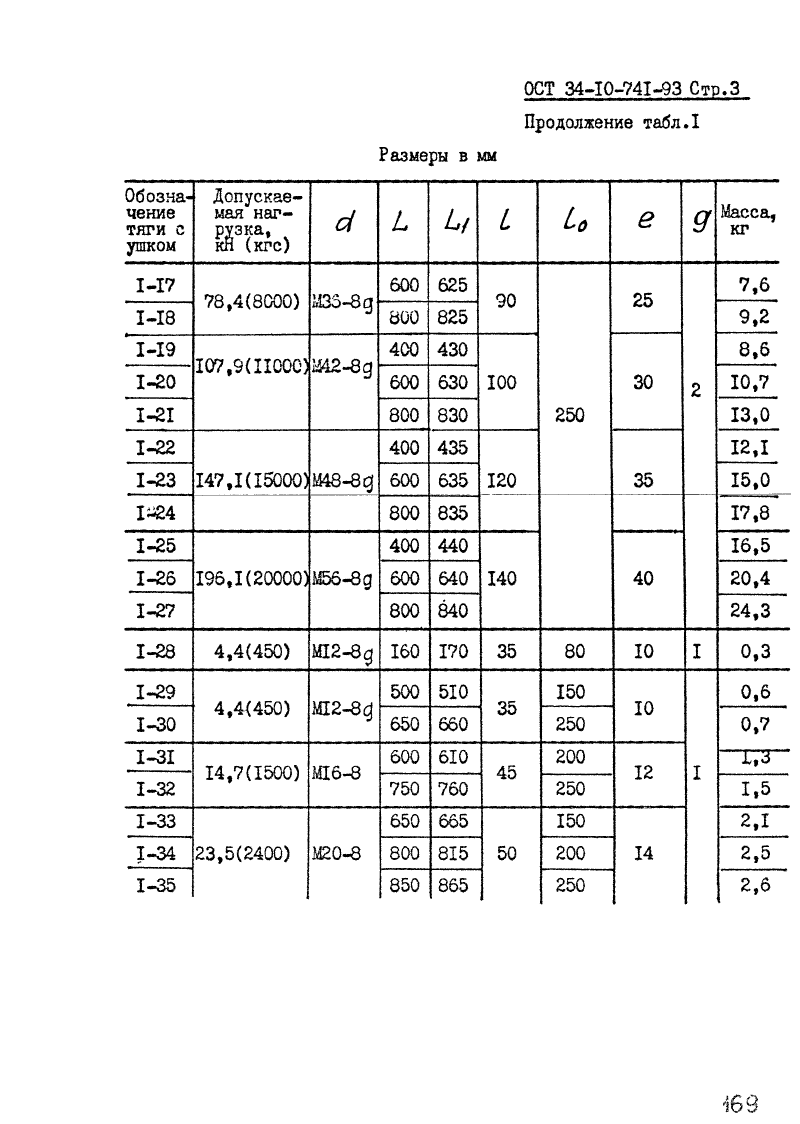

| Наименование | Допускаемая нагрузка на одну тягу, кН / кгс | Диаметр тяги, мм | Длинна тяги, мм | Масса тяги, кг |
|---|---|---|---|---|
| 1-01 ОСТ 34-10-741-93 | 4,5 / 450 | М12 | 200 | 0,3 |
| 1-02 ОСТ 34-10-741-93 | 4,5 / 450 | М12 | 300 | 0,4 |
| 1-03 ОСТ 34-10-741-93 | 4,5 / 450 | М12 | 400 | 0,5 |
| 1-04 ОСТ 34-10-741-93 | 15 / 1500 | М16 | 200 | 0,6 |
| 1-05 ОСТ 34-10-741-93 | 15 / 1500 | М16 | 300 | 0,8 |
| 1-06 ОСТ 34-10-741-93 | 15 / 1500 | М16 | 400 | 0,9 |
| 1-07 ОСТ 34-10-741-93 | 24 / 2400 | М20 | 200 | 1,0 |
| 1-08 ОСТ 34-10-741-93 | 24 / 2400 | М20 | 300 | 1,2 |
| 1-09 ОСТ 34-10-741-93 | 24 / 2400 | М20 | 400 | 1,5 |
| 1-10 ОСТ 34-10-741-93 | 34 / 3400 | М24 | 200 | 1,6 |
| 1-11 ОСТ 34-10-741-93 | 34 / 3400 | М24 | 300 | 1,9 |
| 1-12 ОСТ 34-10-741-93 | 34 / 3400 | М24 | 400 | 2,3 |
| 1-13 ОСТ 34-10-741-93 | 55 / 5500 | М30 | 300 | 3,3 |
| 1-14 ОСТ 34-10-741-93 | 55 / 5500 | М30 | 400 | 4,0 |
| 1-15 ОСТ 34-10-741-93 | 55 / 5500 | М30 | 500 | 4,5 |
| 1-16 ОСТ 34-10-741-93 | 80 / 8000 | М36 | 300 | 5,2 |
| 1-17 ОСТ 34-10-741-93 | 78,4 / 8000 | М36 | 600 | 7,6 |
| 1-18 ОСТ 34-10-741-93 | 78,4 / 8000 | М36 | 800 | 9,2 |
| 1-19 ОСТ 34-10-741-93 | 107,9 / 11000 | М42 | 400 | 8,6 |
| 1-20 ОСТ 34-10-741-93 | 107,9 / 11000 | М42 | 600 | 10,7 |
| 1-21 ОСТ 34-10-741-93 | 107,9 / 11000 | М42 | 800 | 13,0 |
| 1-22 ОСТ 34-10-741-93 | 147,1 / 15000 | М48 | 400 | 12,1 |
| 1-23 ОСТ 34-10-741-93 | 147,1 / 15000 | М48 | 600 | 15.0 |
| 1-24 ОСТ 34-10-741-93 | 147,1 / 15000 | М48 | 800 | 17,8 |
| 1-25 ОСТ 34-10-741-93 | 196,1 / 20000 | М56 | 400 | 16,5 |
| 1-26 ОСТ 34-10-741-93 | 196,1 / 20000 | М56 | 600 | 20,4 |
| 1-27 ОСТ 34-10-741-93 | 196,1 / 20000 | М56 | 800 | 24,3 |
| 1-28 ОСТ 34-10-741-93 | 4,4 / 450 | М12 | 160 | 0,3 |
| 1-29 ОСТ 34-10-741-93 | 4,4 / 450 | М12 | 500 | 0,6 |
| 1-30 ОСТ 34-10-741-93 | 4,4 / 450 | М12 | 650 | 0,7 |
| 1-31 ОСТ 34-10-741-93 | 14,7 / 1500 | М16 | 600 | 1,3 |
| 1-32 ОСТ 34-10-741-93 | 14,7 /1500 | М16 | 750 | 1,5 |
| 1-33 ОСТ 34-10-741-93 | 23,5 / 2400 | М20 | 650 | 2,1 |
| 1-34 ОСТ 34-10-741-93 | 23,5 / 2400 | М20 | 800 | 2,5 |
| 1-35 ОСТ 34-10-741-93 | 23,5 / 2400 | М20 | 850 | 2,6 |
| 1-36 ОСТ 34-10-741-93 | 33,3 / 3400 | М24 | 700 | 3,4 |
| 1-37 ОСТ 34-10-741-93 | 33,3 / 3400 | М24 | 850 | 3,9 |
| 1-38 ОСТ 34-10-741-93 | 53,9 / 5500 | М30 | 800 | 6,1 |
| 1-39 ОСТ 34-10-741-93 | 53,9 / 5500 | М30 | 1050 | 7,6 |
| 1-40 ОСТ 34-10-741-93 | 78,4 / 8000 | М36 | 1000 | 11,3 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
