Блок подвески с плавником ОСТ 34-10-731-93
Описание изделия

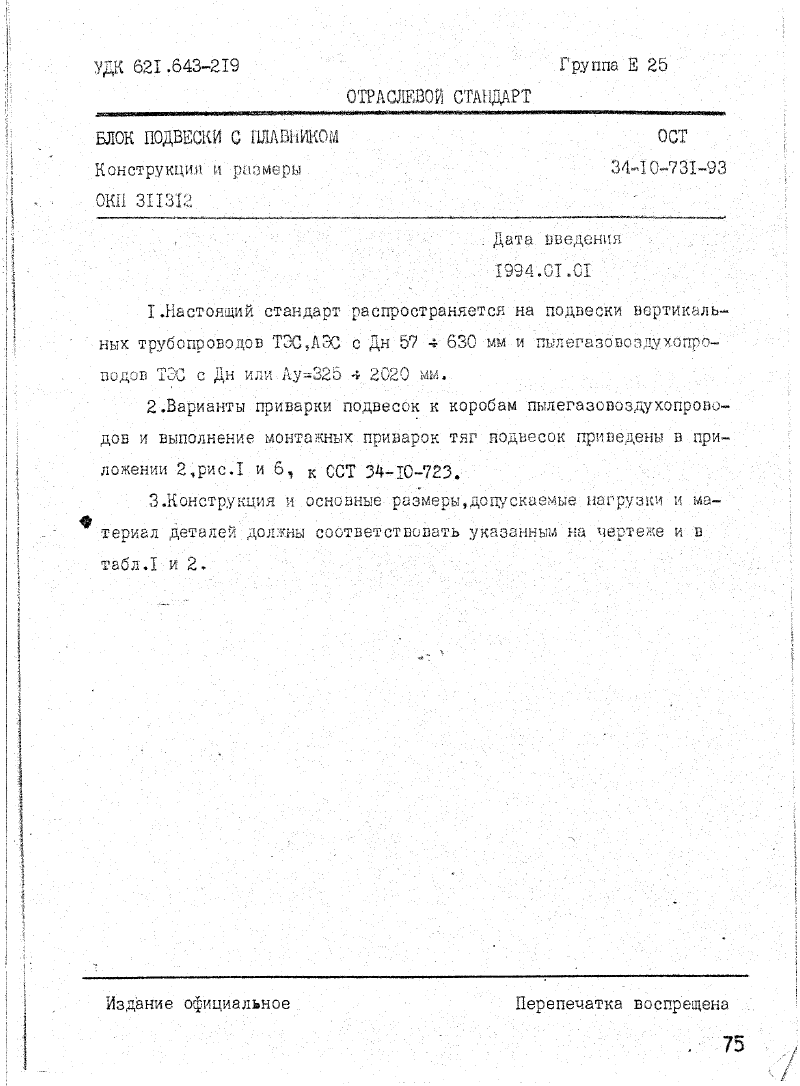

ООО "Изополимет Плюс" изготавливает блоки подвески с плавником ОСТ 34-10-731-93 для вертикальных трубопроводов ТЭС и АЭС с Дн 57-630 мм, а также пылегазовоздухопроводов ТЭС с Дн или Ау 325-2020. Изделие относится к серии ОСТ 34.10.610-93 - 34.10.745-93 и применяется в подвесных узлах, где нагрузка передается через плавник. По таблице предусмотрены исполнения 01-06 с допускаемой нагрузкой 4,4, 14,7 и 23,5 кН. Высота изделия — 860-1310 мм, масса — от 2 до 12 кг.

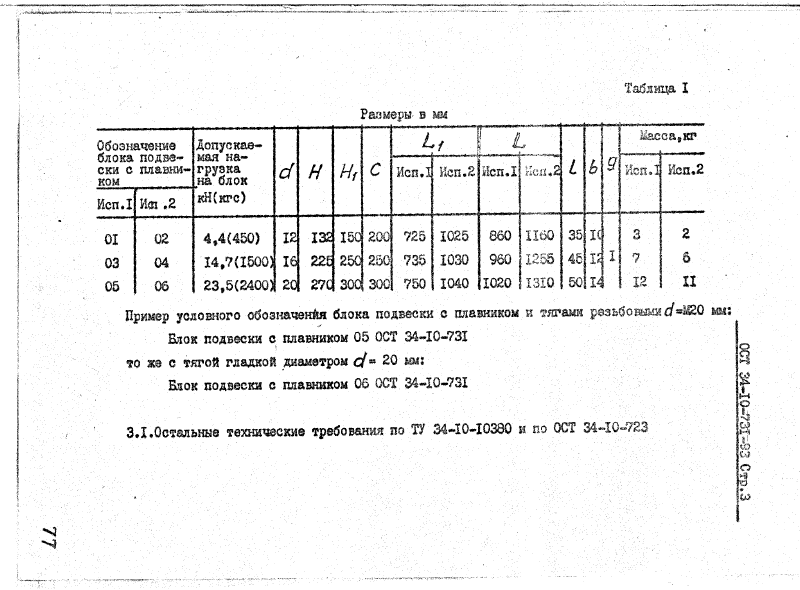

| Наименование | Допускаемая нагрузка, кН | Высота изделия, мм | Масса изделия, кг. |
|---|---|---|---|
| 01 ОСТ 34-10-731-93 | 4,4 | 860 | 3 |
| 02 ОСТ 34-10-731-93 | 4,4 | 1 160 | 2 |
| 03 ОСТ 34-10-731-93 | 14,7 | 960 | 7 |
| 04 ОСТ 34-10-731-93 | 14,7 | 1 255 | 6 |
| 05 ОСТ 34-10-731-93 | 23,5 | 1 020 | 12 |
| 06 ОСТ 34-10-731-93 | 23,5 | 1 310 | 11 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
