Опоры крутоизогнутых отводов ОСТ 34 267-75
Описание изделия

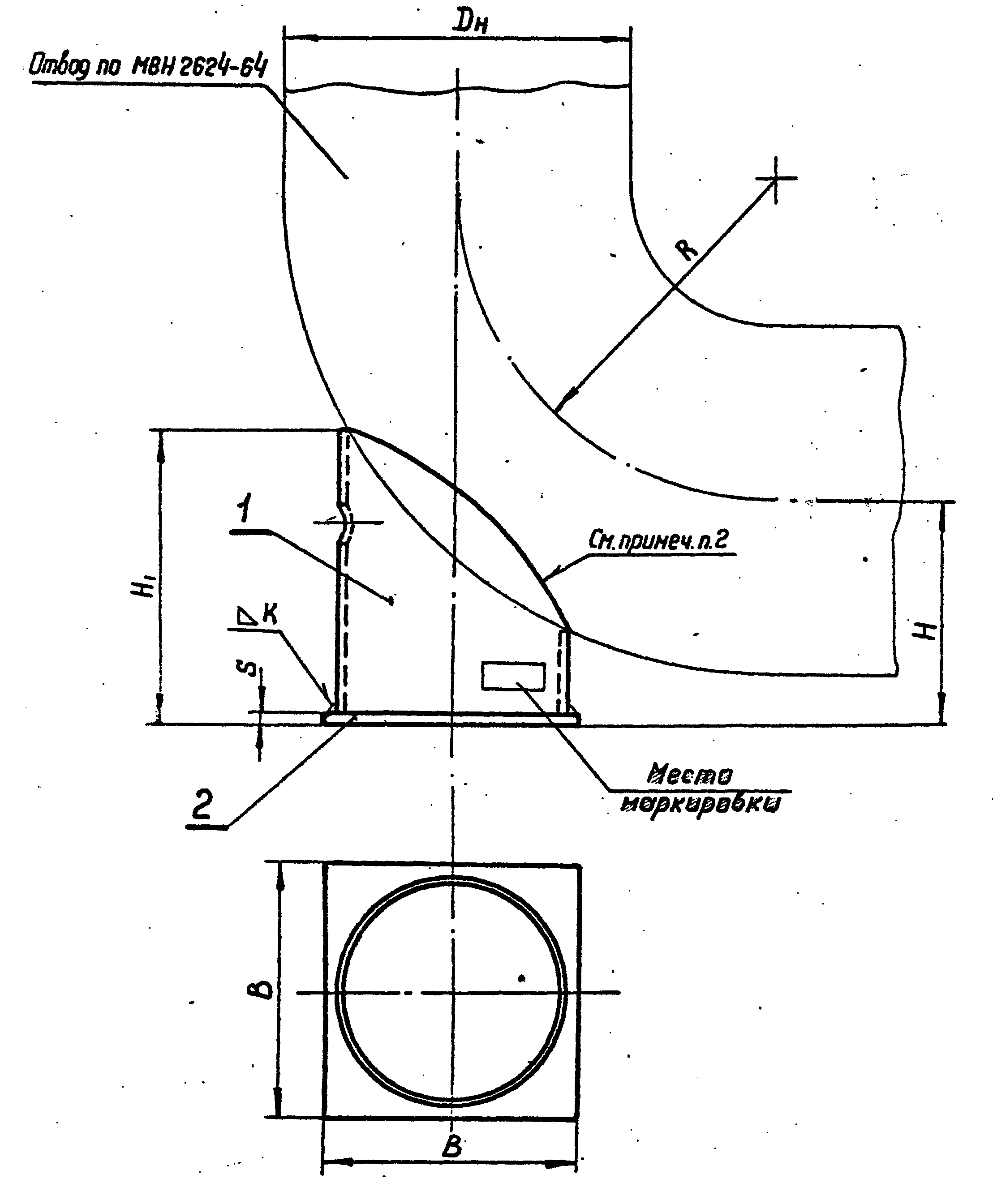

ООО "Изополимет Плюс" изготавливает опоры крутоизогнутых отводов ОСТ 34 267-75 для станционных трубопроводов. Изделие применяется для опирания отводов с учетом диаметра и радиуса. В таблице приведены 12 исполнений для Дн 57-530 мм. Размер R составляет 100-500 мм, H - 50-330 мм, H1 - 94-477 мм, B - 50-400 мм, K - 4-10 мм. Масса опор находится в диапазоне от 0,325 до 47,1 кг.
| Обозначение | Наружный диаметр трубопровода Дн | R | Н≈ | Н₁ | B | К | Масса, кг |
|---|---|---|---|---|---|---|---|
| мм | |||||||
| 01 МВН 2745-67 | 57 | 100 | 50 | 94 | 50 | 4 | 0,325 |
| 02 МВН 2745-67 | 76 | 105 | 60 | 105 | 70 | 4 | 0,563 |
| 03 МВН 2745-67 | 89 | 160 | 70 | 143 | 70 | 4 | 0,72 |
| 04 МВН 2745-67 | 108 | 150 | 80 | 143 | 90 | 4 | 1 |
| 05 МВН 2745-67 | 133 | 190 | 95 | 174 | 110 | 4 | 1,47 |
| 06 МВН 2745-67 | 159 | 225 | 125 | 250 | 155 | 4 | 3,95 |
| 07 МВН 2745-67 | 219 | 300 | 145 | 280 | 180 | 5 | 6,71 |
| 08 МВН 2745-67 | 273 | 375 | 180 | 309 | 180 | 5 | 6,65 |
| 09 МВН 2745-67 | 325 | 300 | 210 | 282 | 240 | 6 | 11,2 |
| 10 МВН 2745-67 | 377 | 350 | 240 | 343 | 300 | 8 | 19,9 |
| 11 МВН 2745-67 | 426 | 400 | 270 | 409 | 350 | 8 | 27,5 |
| 12 МВН 2745-67 | 530 | 500 | 330 | 477 | 400 | 10 | 47,1 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
