Опоры крутоизогнутых отводов ОСТ 34 266-75

Name: ОСТ 34 266-75
Brand: Изополимет Плюс
Price: 10 BYN
Availability: InStock

Категория

Опоры трубопроводов

Серия

ОСТ 34-256-75 - ОСТ 34-297-75: Опоры и подвески станционных трубопроводов

Базовая стоимость

от 10 руб

Заказать расчет стоимости

Описание изделия

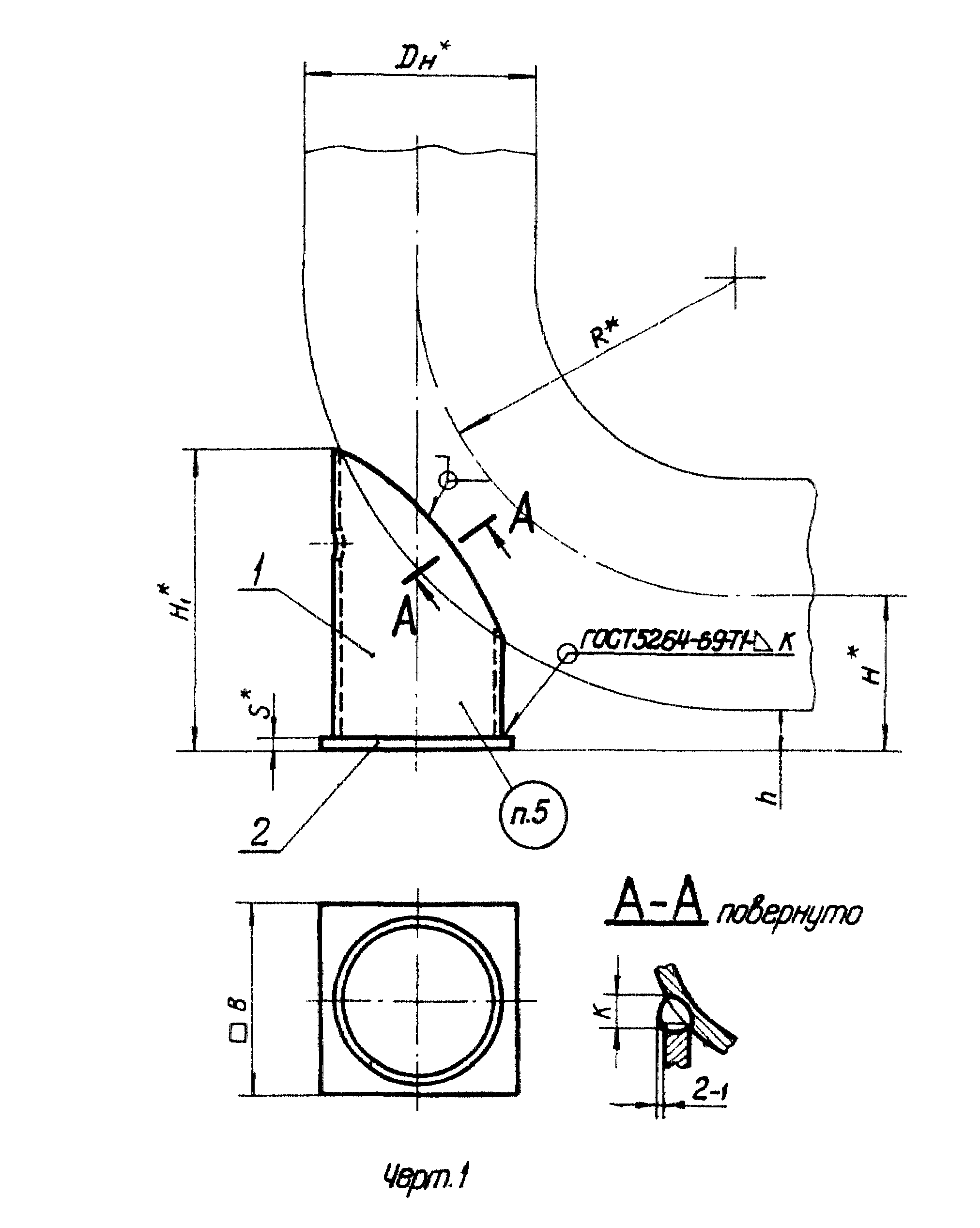

ООО "Изополимет Плюс" изготавливает опоры крутоизогнутых отводов ОСТ 34 266-75. Изделие применяется в опорных узлах станционных трубопроводов для отводов с малым радиусом изгиба. Таблица содержит 18 исполнений для Дн 57-530 мм. Размер R составляет 75-600 мм, H - 128-415 мм, H1 - 178-655 мм, h - 100-150 мм, B - 50-400 мм, K - 4-8 мм. Масса изделий указана от 0,72 до 53,69 кг.

Обозначение опоры	Наружный диаметр отвода Дн	R	Н≈	Н₁	h≈	B	К	Масса, кг
01 ОСТ 34 266-75	57	75	128	178	100	50	4	0,72
02 ОСТ 34 266-75	76	105	138	183	100	70	4	0,91
03 ОСТ 34 266-75	89	120	144	188	100	70	4	0,93
04 ОСТ 34 266-75	108	150	154	188	100	90	4	1,44
05 ОСТ 34 266-75	133	190	167	246	100	140	4	2,28
06 ОСТ 34 266-75	159	225	180	315	100	160	4	4,83
07 ОСТ 34 266-75	219	300	210	345	100	170	5	6,87
08 ОСТ 34 266-75	219	300	260	395	150	170	5	7,82
09 ОСТ 34 266-75	273	375	236	365	100	170	5	7,11
10 ОСТ 34 266-75	273	375	286	415	150	170	5	8,06
11 ОСТ 34 266-75	325	450	262	447	100	240	6	16,52
12 ОСТ 34 266-75	325	450	312	497	150	240	6	18,35
13 ОСТ 34 266-75	377	525	288	530	100	300	6	24,87
14 ОСТ 34 266-75	377	525	338	580	150	300	6	27,17
15 ОСТ 34 266-75	426	600	313	605	100	360	6	37,26
16 ОСТ 34 266-75	426	600	363	655	150	360	6	40,2
17 ОСТ 34 266-75	530	500	365	512	100	400	8	49,15
18 ОСТ 34 266-75	530	500	415	562	150	400	8	53,69
