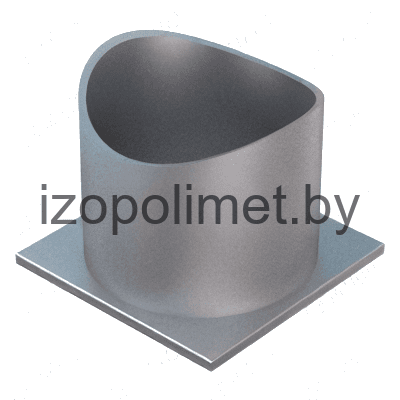

Опоры трубчатые ОСТ 34 260-75
Описание изделия

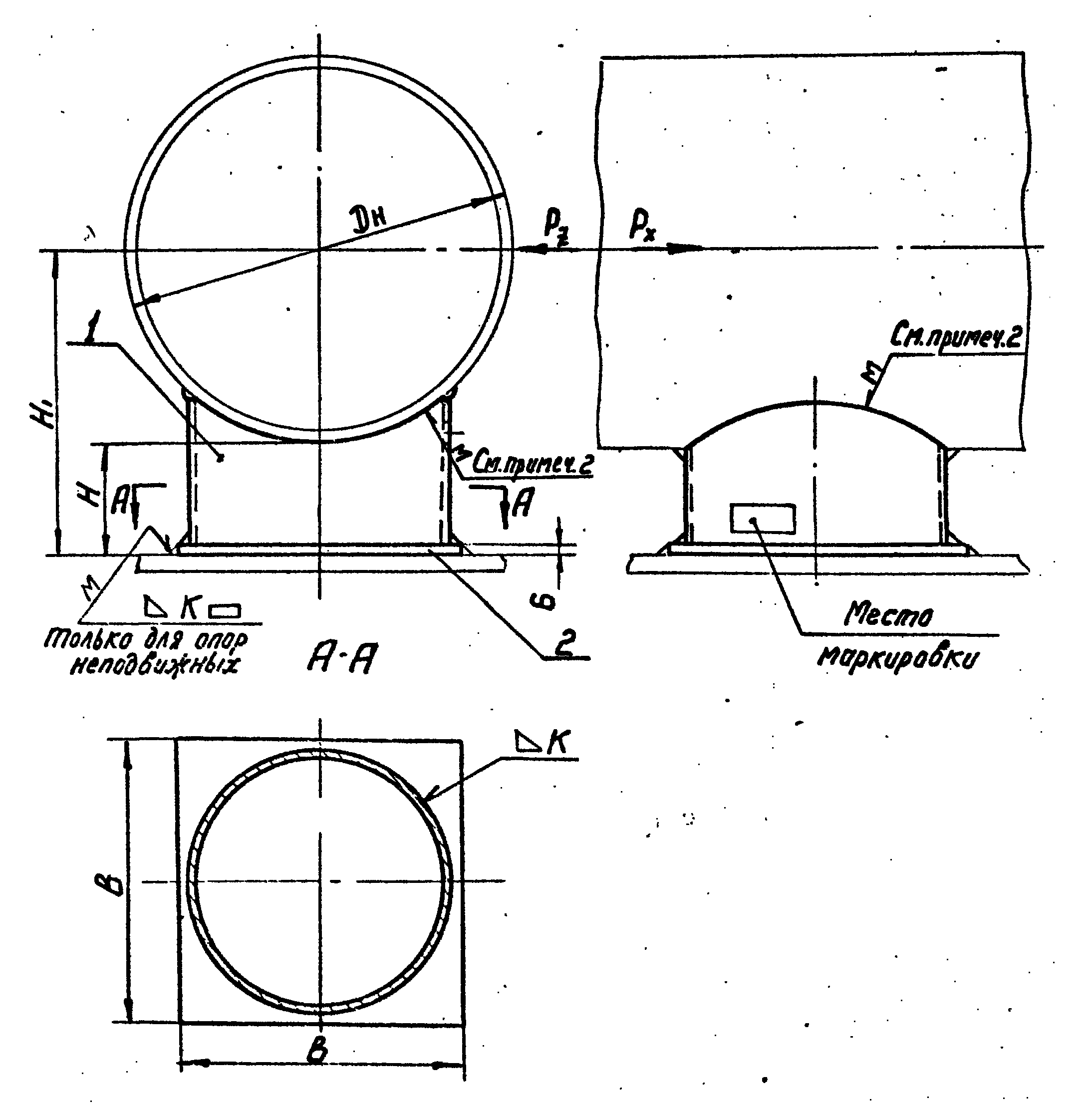

ООО "Изополимет Плюс" изготавливает трубчатые опоры ОСТ 34 260-75 для станционных трубопроводов. Изделие относится к серии ОСТ 34-256-75 - ОСТ 34-297-75 и применяется в опорных узлах с трубчатым исполнением. В таблице приведены 18 исполнений для Дн 108-530 мм. Размер H составляет 96-146 мм, H1 - 150-410 мм, B - 100-410 мм, K - 4-6 мм. Масса изделий находится в диапазоне от 1,11 до 23,8 кг.
| Обозначение | Наружный диаметр трубопровода Дн | Н | Н₁≈ | В | К | Масса, кг |
|---|---|---|---|---|---|---|
| мм | ||||||
| 01 МВН 2758-67 | 108 | 96 | 150 | 100 | 4 | 1,11 |
| 02 МВН 2758-67 | 108 | 146 | 200 | 100 | 4 | 1,47 |
| 03 МВН 2758-67 | 133 | 96 | 162 | 100 | 4 | 1,3 |
| 04 МВН 2758-67 | 133 | 146 | 212 | 100 | 4 | 1,72 |
| 05 МВН 2758-67 | 159 | 96 | 175 | 120 | 4 | 1,71 |
| 06 МВН 2758-67 | 159 | 146 | 225 | 120 | 4 | 2,22 |
| 07 МВН 2758-67 | 219 | 96 | 205 | 180 | 4 | 3,54 |
| 08 МВН 2758-67 | 219 | 146 | 255 | 180 | 4 | 4,49 |
| 09 МВН 2758-67 | 273 | 96 | 232 | 180 | 4 | 3,37 |
| 10 МВН 2758-67 | 273 | 146 | 282 | 180 | 4 | 4,32 |
| 11 МВН 2758-67 | 325 | 96 | 258 | 240 | 6 | 6,23 |
| 12 МВН 2758-67 | 325 | 146 | 308 | 240 | 6 | 7,8 |
| 13 МВН 2758-67 | 377 | 96 | 285 | 295 | 6 | 9,68 |
| 14 МВН 2758-67 | 377 | 146 | 335 | 295 | 6 | 12 |
| 15 МВН 2758-67 | 426 | 96 | 310 | 345 | 6 | 13,7 |
| 16 МВН 2758-67 | 426 | 146 | 360 | 345 | 6 | 16,8 |
| 17 МВН 2758-67 | 530 | 96 | 360 | 410 | 6 | 20,3 |
| 18 МВН 2758-67 | 530 | 146 | 410 | 410 | 6 | 23,8 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
