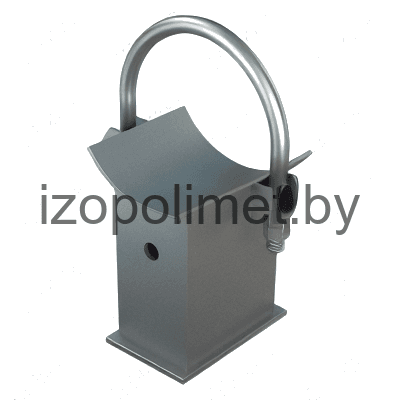

Опоры скользящие хомутовые ОСТ 34 258-75
Описание изделия

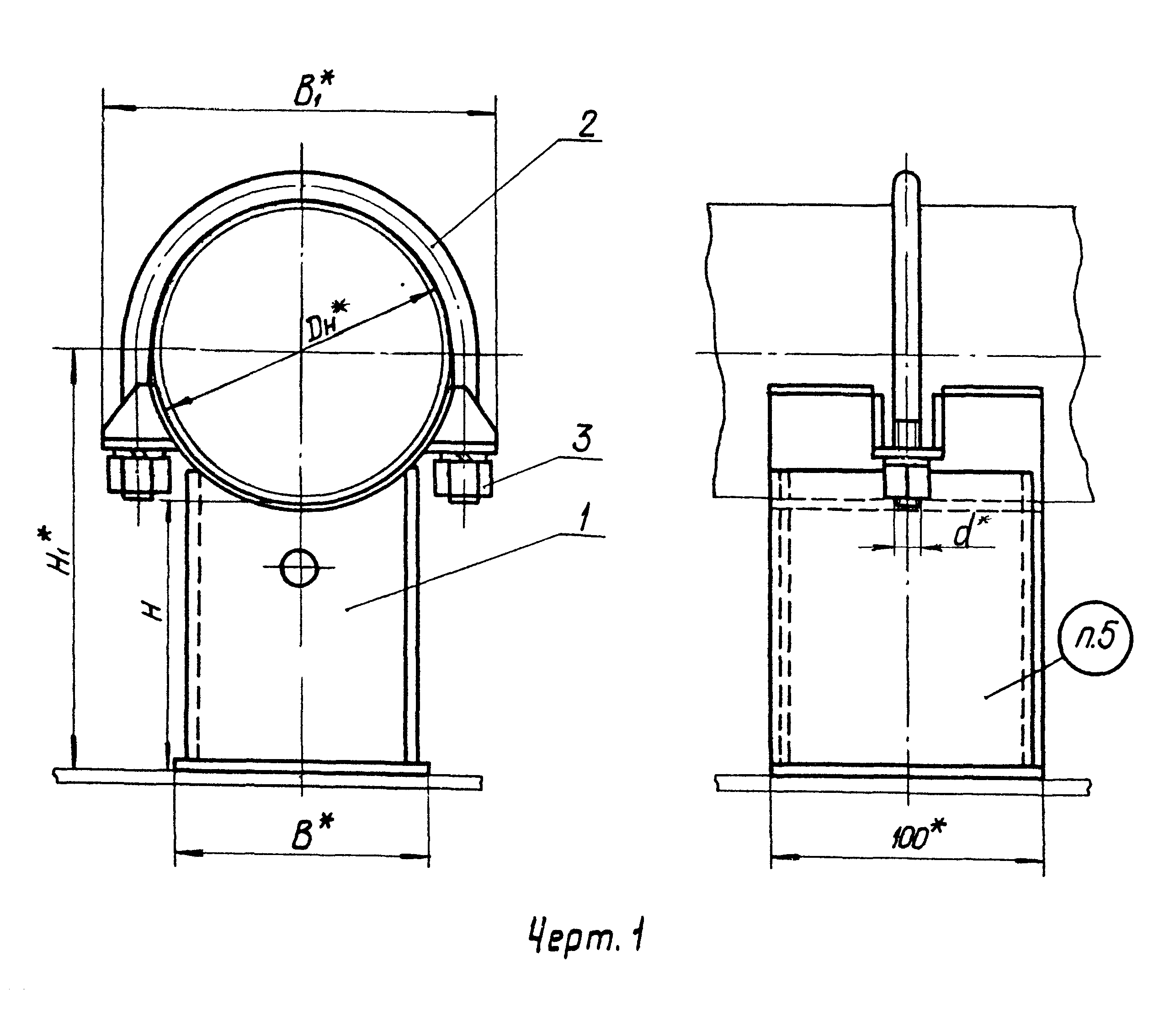

ООО "Изополимет Плюс" изготавливает хомутовые скользящие опоры ОСТ 34 258-75 для станционных трубопроводов. Изделие входит в серию ОСТ 34-256-75 - ОСТ 34-297-75 и применяется в опорах с хомутовым креплением трубы. В таблице приведены 9 исполнений для Дн 57-159 мм. Допускаемая вертикальная нагрузка составляет 100-600 кгс, H - 100-150 мм, H1 - 128-230 мм, B - 42-120 мм, B1 - 84-220 мм. Резьба d указана М10-М16, масса - 1,07-3,54 кг.
| Обозначение опоры | Наружный диаметр трубопровода Дн˟ | Допускаемая вертикальная нагрузка, кгс | Н | Н₁≈ | B | B₁ | d | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| 01 ОСТ 34 258-75 | 57 | 100 | 100 | 128 | 42 | 84 | М10 | 1,07 |
| 02 ОСТ 34 258-75 | 76 | 170 | 100 | 138 | 60 | 108 | М10 | 1,32 |
| 03 ОСТ 34 258-75 | 89 | 200 | 100 | 145 | 60 | 132 | М12 | 1,56 |
| 04 ОСТ 34 258-75 | 108 | 360 | 100 | 154 | 100 | 154 | М12 | 2,13 |
| 05 ОСТ 34 258-75 | 108 | 360 | 150 | 204 | 100 | 154 | М12 | 2,53 |
| 06 ОСТ 34 258-75 | 133 | 430 | 100 | 166 | 120 | 185 | М16 | 2,88 |
| 07 ОСТ 34 258-75 | 133 | 430 | 150 | 216 | 120 | 185 | М16 | 3,33 |
| 08 ОСТ 34 258-75 | 159 | 600 | 100 | 180 | 120 | 220 | М16 | 3,09 |
| 09 ОСТ 34 258-75 | 159 | 600 | 150 | 230 | 120 | 220 | М16 | 3,54 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
Похожая продукция

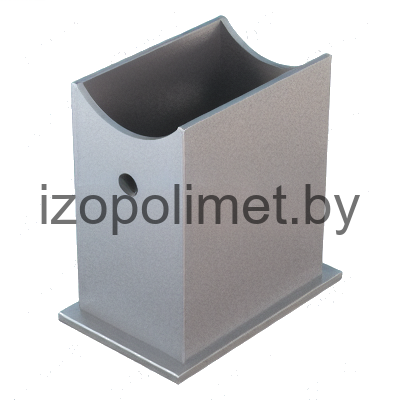

ОСТ 34 256-75
Опоры скользящие и неподвижные ОСТ 34 256-75

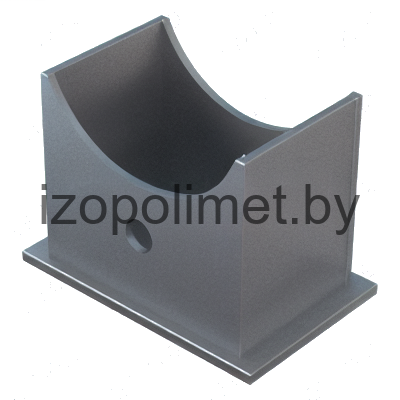

ОСТ 34 257-75
Опоры скользящие приварные ОСТ 34 257-75

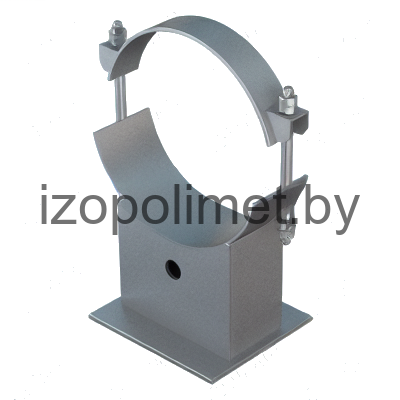

ОСТ 34 259-75
Опоры скользящие бугельные ОСТ 34 259-75

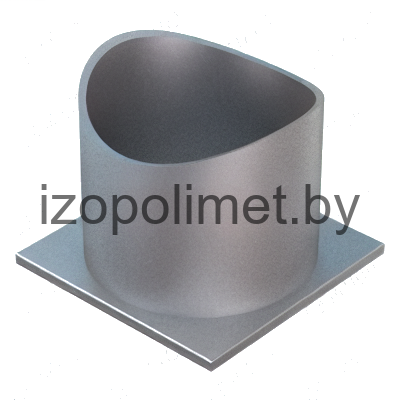

ОСТ 34 260-75
Опоры трубчатые ОСТ 34 260-75

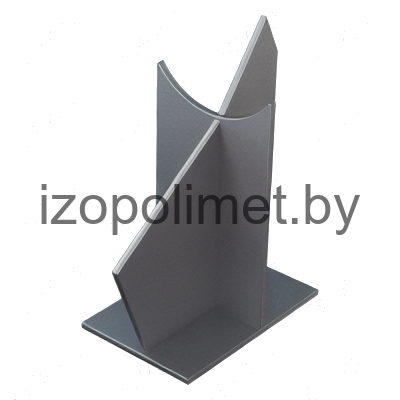

ОСТ 34 264-75
Подпятники ОСТ 34 264-75

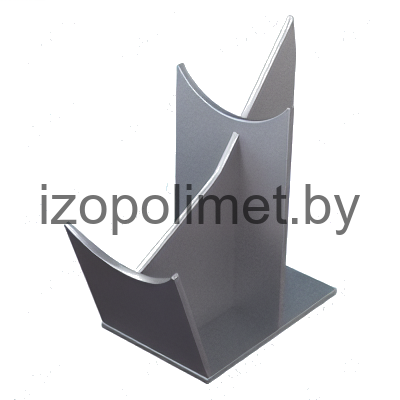

ОСТ 34 265-75
