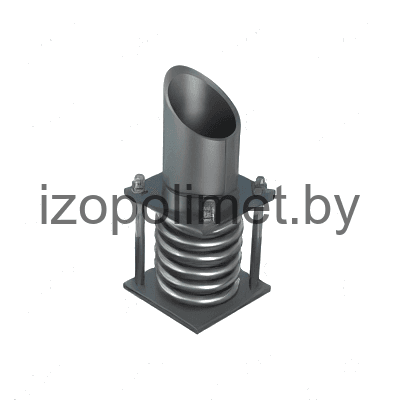

Опоры пружинные крутоизогнутых отводов ОСТ 34 268-75

Name: ОСТ 34 268-75
Brand: Изополимет Плюс
Price: 10 BYN
Availability: InStock

Категория

Опоры трубопроводов

Серия

ОСТ 34-256-75 - ОСТ 34-297-75: Опоры и подвески станционных трубопроводов

Базовая стоимость

от 10 руб

Заказать расчет стоимости

Описание изделия

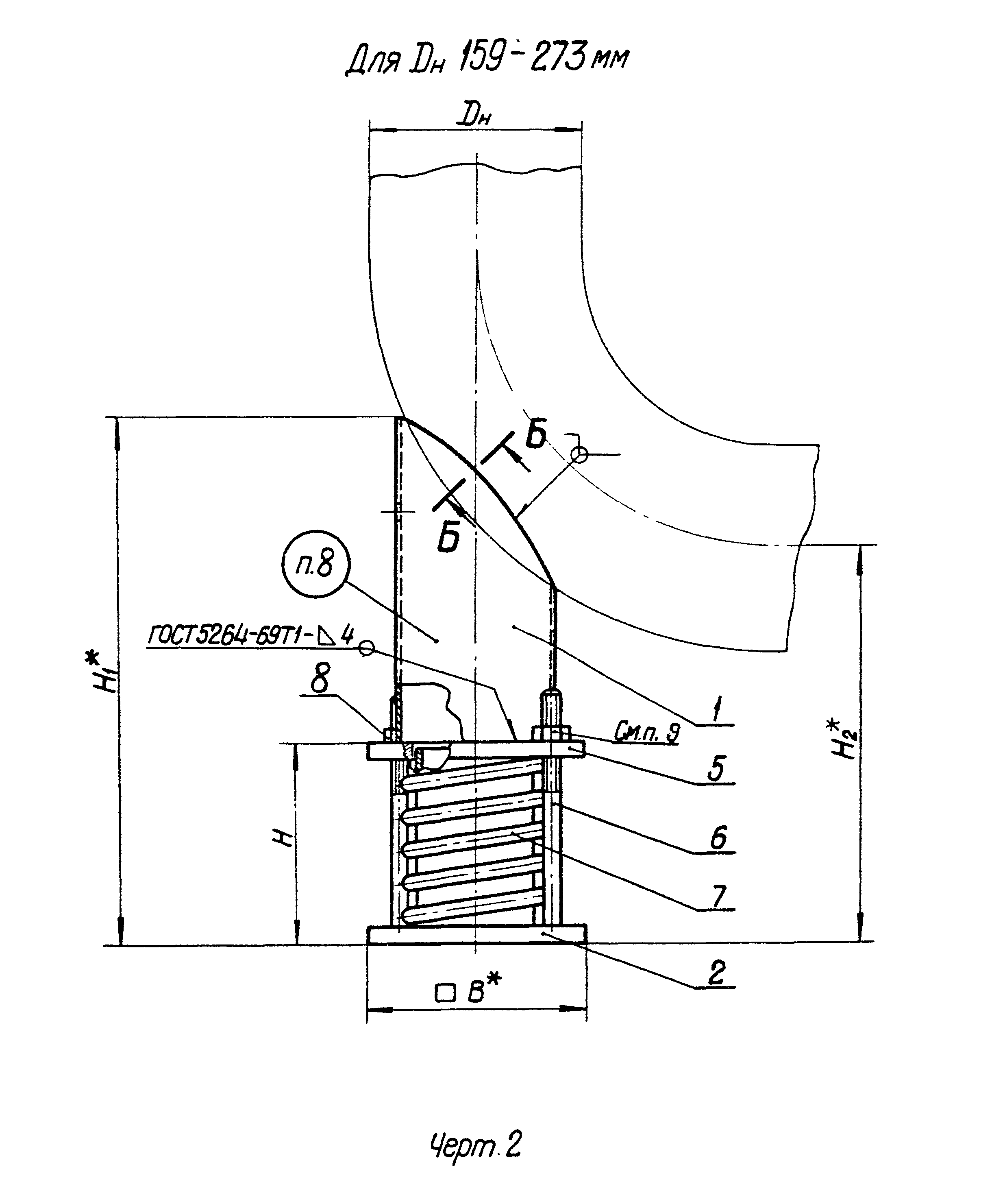

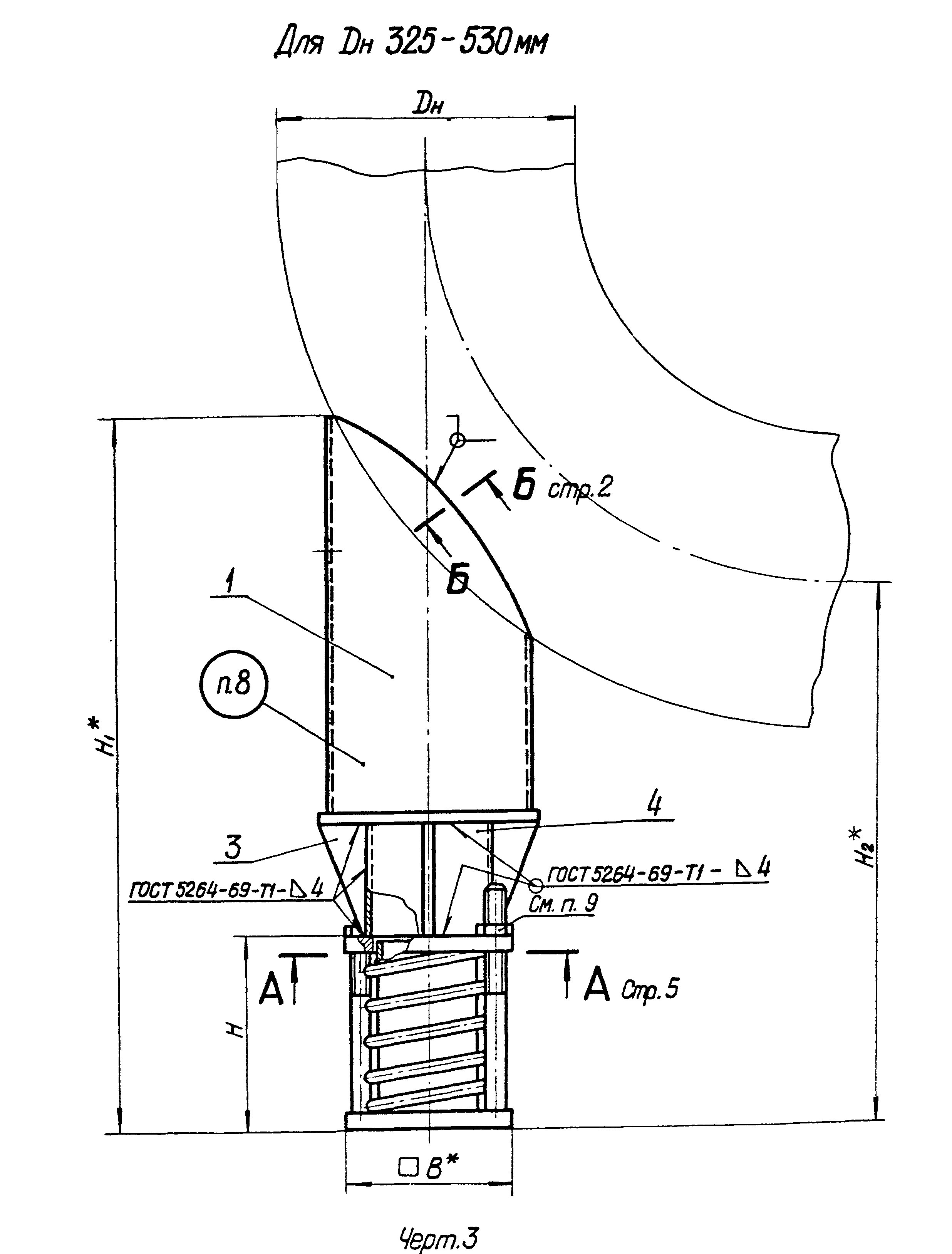

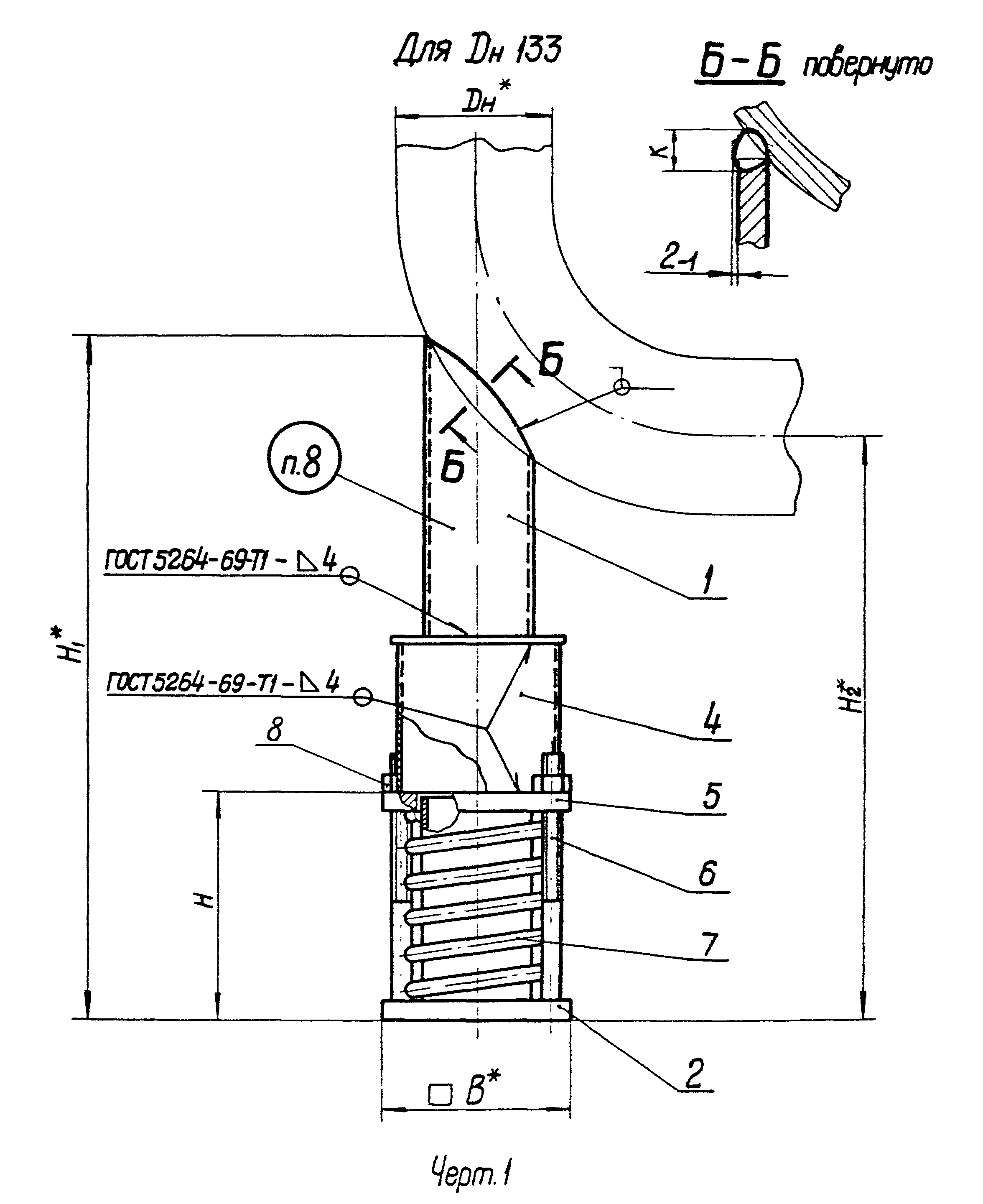

ООО "Изополимет Плюс" изготавливает пружинные опоры крутоизогнутых отводов ОСТ 34 268-75. Изделие применяется в станционных трубопроводах, где опирание отвода должно учитывать работу пружины. Таблица содержит 46 исполнений для Дн 133-530 мм. Допускаемая рабочая нагрузка пружины составляет 278-3325 кгс, прогиб - 70-140 мм. Размеры H, H1 и H2 в свободном состоянии пружины указаны 183-557, 430-1350 и 351-1110 мм. Масса - 10,56-116,49 кг.

Обозначение опоры	Наружный диаметр отвода Дн	Пружина		Н	Н₁	Н₂	В	К	Масса, кг
Обозначение опоры	Наружный диаметр отвода Дн	Допускаемая рабочая нагрузка Р мах, кгс	Прогиб при допускаемой рабочей нагрузке λ мах	В свободном состоянии пружины			В	К	Масса, кг
01 ОСТ 34 268-75	133	278	140	316	562	483	150	4	15,88
02 ОСТ 34 268-75	133	278	70	183	430	351	150	4	12,1
03 ОСТ 34 268-75	159	278	140	316	630	495	150	4	13,46
04 ОСТ 34 268-75	159	278	70	183	500	365	150	4	10,56
05 ОСТ 34 268-75	159	534	140	340	655	520	150	4	16,94
06 ОСТ 34 268-75	159	534	70	198	503	378	150	4	12,48
07 ОСТ 34 268-75	219	534	140	340	685	550	150	4	18,72
08 ОСТ 34 268-75	219	534	70	198	543	408	150	4	14,26
09 ОСТ 34 268-75	219	816	140	367	710	575	170	5	24,61
10 ОСТ 34 268-75	219	816	70	217	560	425	170	5	19,15
11 ОСТ 34 268-75	219	1190	140	386	730	595	170	5	27,16
12 ОСТ 34 268-75	219	1190	70	228	574	438	170	5	20,57
13 ОСТ 34 268-75	273	816	140	367	730	602	170	5	18,85
14 ОСТ 34 268-75	273	816	70	217	580	452	170	5	19,4
15 ОСТ 34 268-75	273	1190	140	386	750	622	170	5	27,4
16 ОСТ 34 268-75	273	1190	70	228	594	464	170	5	20,86
17 ОСТ 34 268-75	273	1666	140	405	770	640	170	5	29,9
18 ОСТ 34 268-75	273	1666	70	239	605	476	170	5	22,34
19 ОСТ 34 268-75	325	816	140	367	1000	815	170	6	37,76
20 ОСТ 34 268-75	325	816	70	217	780	595	170	6	31,84
21 ОСТ 34 268-75	325	1190	140	386	1020	835	170	6	40,11
22 ОСТ 34 268-75	325	1190	70	228	795	610	170	6	33,77
23 ОСТ 34 268-75	325	1666	140	405	1040	860	170	6	42,81
24 ОСТ 34 268-75	325	1666	70	239	810	620	170	6	34,79
25 ОСТ 34 268-75	377	1190	140	386	1110	865	170	6	51,61
26 ОСТ 34 268-75	377	1190	70	228	885	640	170	6	43,51
27 ОСТ 34 268-75	377	1666	140	405	1125	885	170	6	54,11
28 ОСТ 34 268-75	377	1666	70	239	890	650	170	6	44,99
29 ОСТ 34 268-75	377	2005	140	454	1175	935	220	6	59,05
30 ОСТ 34 268-75	377	2005	70	265	915	675	220	6	47,76
31 ОСТ 34 268-75	426	1666	140	405	1200	910	170	6	66,7
32 ОСТ 34 268-75	426	1666	70	239	965	675	170	6	57,5
33 ОСТ 34 268-75	426	2005	140	454	1250	960	220	6	91,94
34 ОСТ 34 268-75	426	2005	70	265	990	700	220	6	72,29
35 ОСТ 34 268-75	426	2686	140	449	1245	955	220	6	87,63
36 ОСТ 34 268-75	426	2686	70	271	995	700	220	6	69,65
37 ОСТ 34 268-75	426	3325	140	557	1350	1060	220	6	104,23
38 ОСТ 34 268-75	426	3325	70	327	1050	760	220	6	82,38
39 ОСТ 34 268-75	530	1666	140	405	1110	960	170	9	79,1
40 ОСТ 34 268-75	530	1666	70	239	870	725	170	9	70,55
41 ОСТ 34 268-75	530	2005	140	454	1155	1010	220	9	84,04
42 ОСТ 34 268-75	530	2005	70	265	895	750	220	9	72,49
43 ОСТ 34 268-75	530	2686	140	449	1150	1005	220	9	99,87
44 ОСТ 34 268-75	530	2686	70	271	900	755	220	9	84,9
45 ОСТ 34 268-75	530	3325	140	557	1260	1110	220	9	116,49
46 ОСТ 34 268-75	530	3325	70	327	960	810	220	9	94,33
