Опоры сварных отводов ОСТ 34 265-75
Описание изделия
ООО "Изополимет Плюс" изготавливает опоры сварных отводов ОСТ 34 265-75 для станционных трубопроводов. Изделие применяется для опирания фасонных участков трубопровода большого диаметра. В таблице приведены 6 исполнений для Дн 720-1420 мм. Размер R составляет 700-1400 мм, H - 500-810 мм, H1 - 686-1086 мм, L - 480-750 мм, l - 120-160 мм, B - 400-700 мм. Масса опор находится в диапазоне от 84,2 до 242 кг.

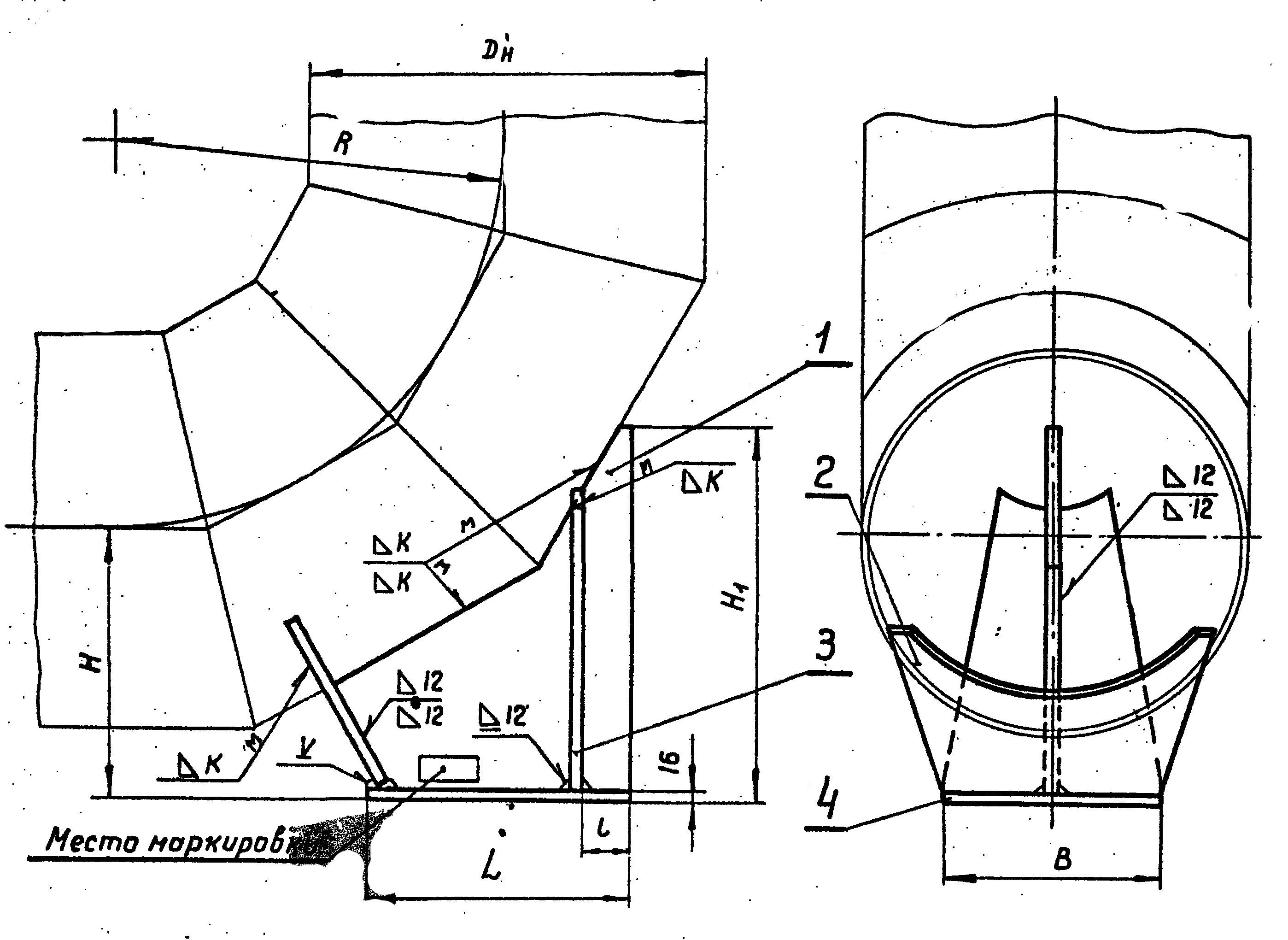

| Обозначение | Наружный диаметр трубопровода Дн | R | Н≈ | Н₁ | L | l | B | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| мм | ||||||||
| 01 МВН 2753-67 | 720 | 700 | 500 | 686 | 480 | 120 | 400 | 84,8 |
| 02 МВН 2753-67 | 820 | 800 | 510 | 686 | 480 | 120 | 400 | 84,2 |
| 03 МВН 2753-67 | 920 | 900 | 580 | 806 | 580 | 130 | 500 | 121 |
| 04 МВН 2753-67 | 1020 | 1000 | 600 | 806 | 580 | 130 | 500 | 123 |
| 05 МВН 2753-67 | 1220 | 1200 | 790 | 1086 | 750 | 160 | 600 | 205 |
| 06 МВН 2753-67 | 1420 | 1400 | 810 | 1086 | 750 | 160 | 700 | 242 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
