Опоры скользящие бугельные ОСТ 34 259-75

Name: ОСТ 34 259-75
Brand: Изополимет Плюс
Price: 10 BYN
Availability: InStock

Категория

Опоры трубопроводов

Серия

ОСТ 34-256-75 - ОСТ 34-297-75: Опоры и подвески станционных трубопроводов

Базовая стоимость

от 10 руб

Заказать расчет стоимости

Описание изделия

ООО "Изополимет Плюс" изготавливает бугельные скользящие опоры ОСТ 34 259-75 для станционных трубопроводов. Изделие применяется в опорных узлах крупных диаметров с возможностью перемещения трубы. Таблица содержит 28 исполнений для Дн 219-1420 мм. Допускаемая вертикальная нагрузка составляет 1200-27300 кгс, H - 100-150 мм, H1 - 210-860 мм, B - 180-800 мм, B1 - 270-1575 мм, L - 120-400 мм. Масса - 6,3-816,5 кг.

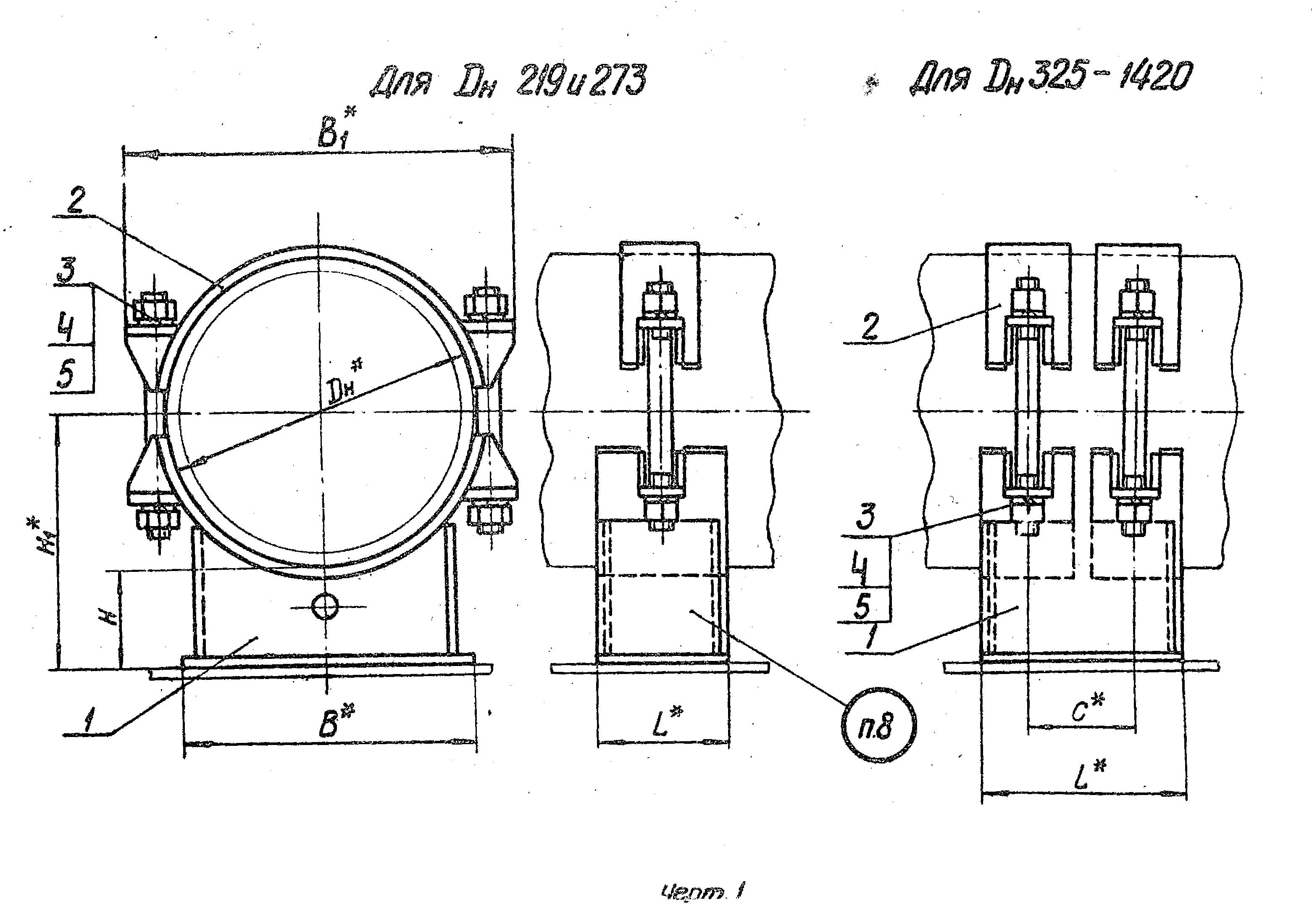

Обозначение опоры	Наружный диаметр трубопровода Дн˟	Допускаемая вертикальная нагрузка, кгс	Н	Н₁≈	B	B₁≈	L	С	Масса, кг
01 ОСТ 34 259-75	219	1200	100	210	180	270	120	-- --	6,3
02 ОСТ 34 259-75	219	1200	150	260	180	270	120	-- --	7,2
03 ОСТ 34 259-75	273	1950	100	236	240	340	120	-- --	8
04 ОСТ 34 259-75	273	1950	150	286	240	340	120	-- --	9
05 ОСТ 34 259-75	325	2500	100	262	300	410	200	110	21,7
06 ОСТ 34 259-75	325	2500	150	312	300	410	200	110	23,9
07 ОСТ 34 259-75	377	3300	100	288	300	460	200	110	23
08 ОСТ 34 259-75	377	3300	150	338	300	460	200	110	25,2
09 ОСТ 34 259-75	426	3870	100	314	350	515	200	110	26,4
10 ОСТ 34 259-75	426	3870	150	364	350	515	200	110	28,8
11 ОСТ 34 259-75	478	4100	100	340	400	565	250	150	35,5
12 ОСТ 34 259-75	478	4100	150	390	400	565	250	150	36,9
13 ОСТ 34 259-75	530	5000	100	365	450	610	250	150	41,1
14 ОСТ 34 259-75	530	5000	150	415	450	610	250	150	44,2
15 ОСТ 34 259-75	630	6700	100	415	500	720	250	150	47,1
16 ОСТ 34 259-75	630	6700	150	465	500	720	250	150	50,5
17 ОСТ 34 259-75	720	8400	100	460	590	820	300	180	64,2
18 ОСТ 34 259-75	720	8400	150	510	590	820	300	180	68,3
19 ОСТ 34 259-75	820	10600	100	510	590	920	300	180	66,3
20 ОСТ 34 259-75	820	10600	150	560	590	920	300	180	70,4
21 ОСТ 34 259-75	920	13000	100	560	700	1040	350	200	117,8
22 ОСТ 34 259-75	920	13000	150	610	700	1040	350	200	124,1
23 ОСТ 34 259-75	1020	15800	100	610	700	1150	350	200	123,6
24 ОСТ 34 259-75	1020	15800	150	660	700	1150	350	200	129,9
25 ОСТ 34 259-75	1220	21200	100	710	800	1363	400	240	191,6
26 ОСТ 34 259-75	1220	21200	150	760	800	1363	400	240	201,2
27 ОСТ 34 259-75	1420	27300	100	810	800	1575	400	240	207,5
28 ОСТ 34 259-75	1420	27300	150	860	800	1575	400	240	816,5
