Опора хомутовая подвижная ТПР.05.11(4).00.000
Описание изделия
ООО "Изополимет Плюс" изготавливает хомутовые подвижные опоры ТПР.05.11(4).00.000. Изделие применяется для подвижного опирания трубопроводов с хомутовым креплением и ограничением осевого перемещения. В таблице приведены 60 исполнений для Dн 57-720 мм. Размер H составляет 100-150 мм, H1 - 129-510 мм, B - 50-400 мм, B1 - 142-895 мм, L - 170-340 мм. Осевое перемещение трубопровода допускается до 90-250 мм, вертикальная нагрузка Qy - 2,5-160 кН, масса - до 78,44 кг.

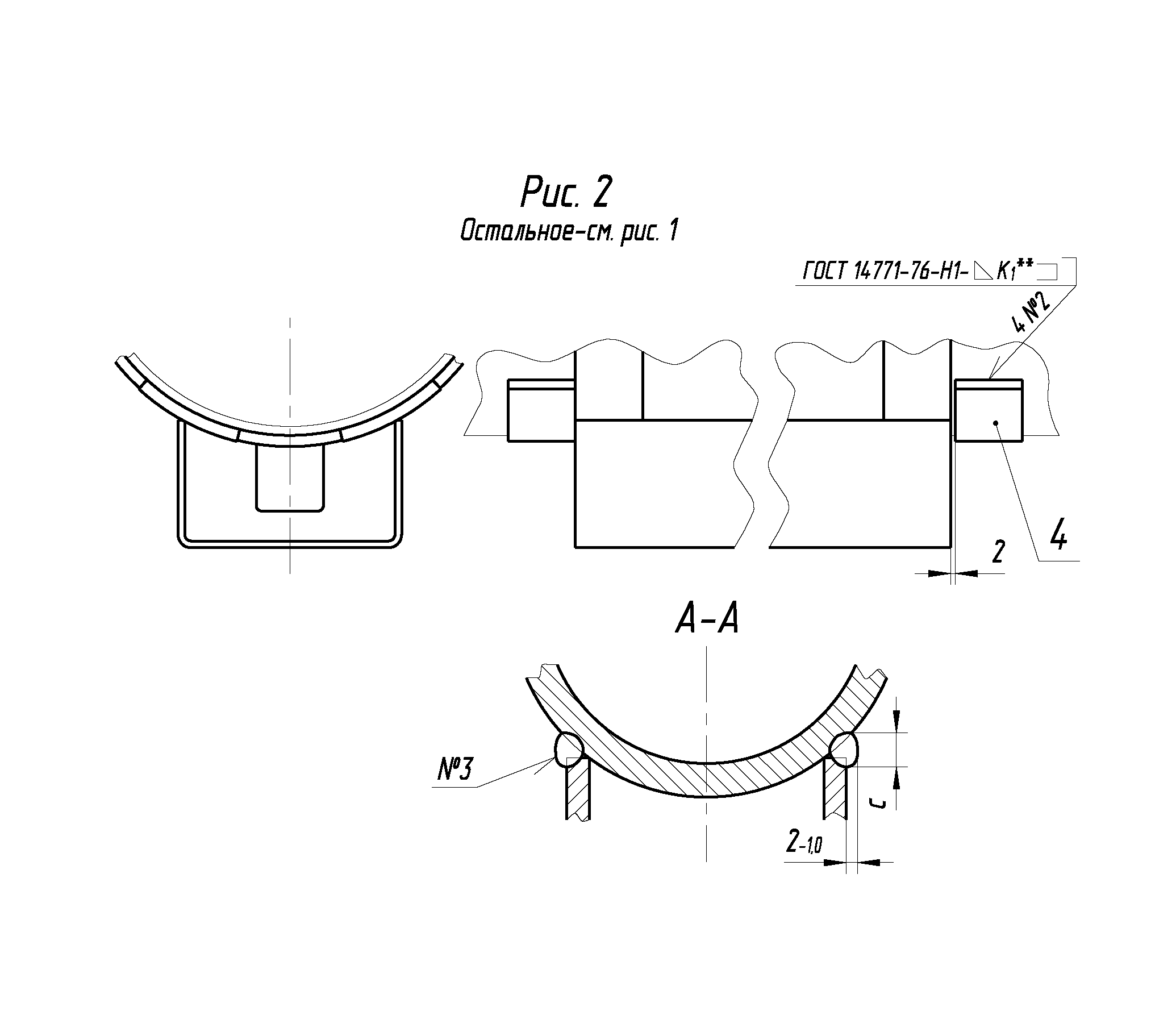

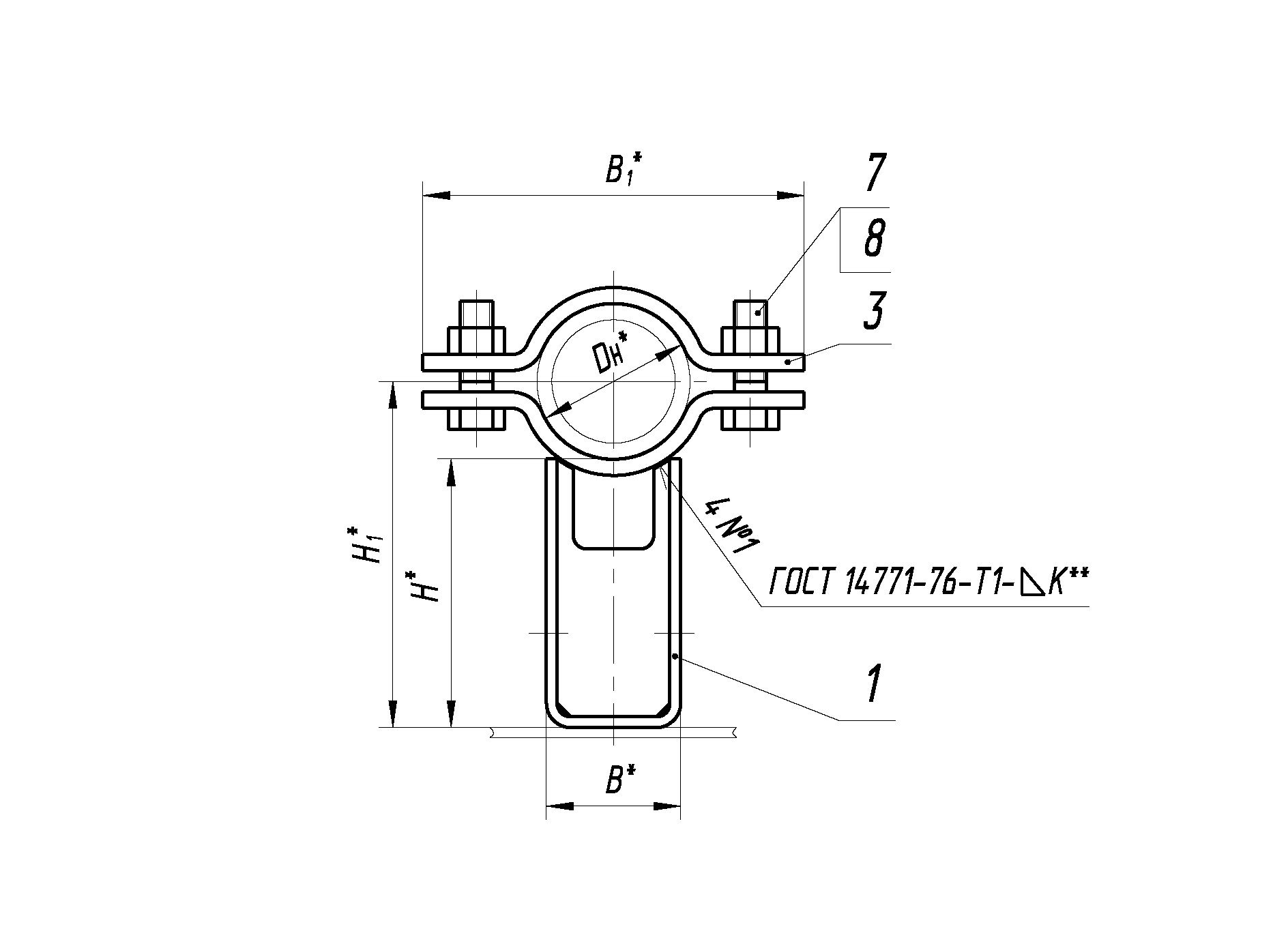

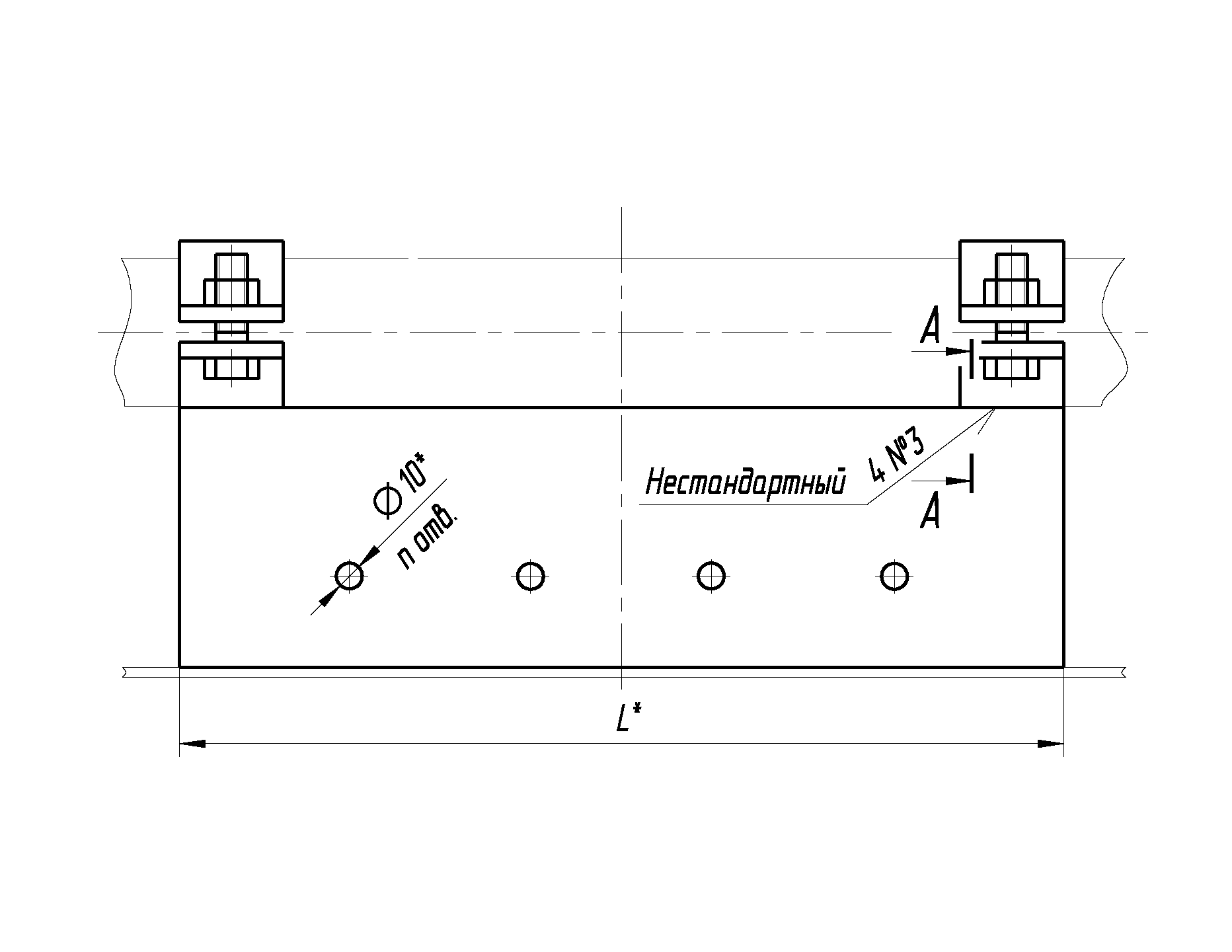

| Обозначение | Рис. | Dн, мм | Размеры | Осевое перемещение трубопровода, мм, не более | Допускаемая вертикальная нагрузка Qy, кН | Масса, кг, не более | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| H | H1 | B | B1 | L | n | ||||||
| ТПР.05.11(4).00.000-00 | 1 | 57 | 100 | 129 | 50 | 142 | 340 | 8 | 250 | 2,5 | 4,39 |
| ТПР.05.11(4).00.000-01 | 1 | 57 | 150 | 179 | 50 | 142 | 340 | 8 | 250 | 2,5 | 5,70 |
| ТПР.05.11(4).00.000-02 | 1 | 76 | 100 | 138 | 50 | 160 | 340 | 8 | 250 | 3,0 | 4,54 |
| ТПР.05.11(4).00.000-03 | 1 | 76 | 150 | 188 | 50 | 160 | 340 | 8 | 250 | 3,0 | 5,86 |
| ТПР.05.11(4).00.000-04 | 1 | 89 | 100 | 145 | 50 | 179 | 340 | 8 | 250 | 5,0 | 4,67 |
| ТПР.05.11(4).00.000-05 | 1 | 89 | 150 | 195 | 50 | 179 | 340 | 8 | 250 | 5,0 | 6,01 |
| ТПР.05.11(4).00.000-06 | 1 | 108 | 100 | 154 | 90 | 200 | 340 | 8 | 250 | 6,0 | 7,41 |
| ТПР.05.11(4).00.000-07 | 1 | 108 | 150 | 204 | 90 | 200 | 340 | 8 | 250 | 6,0 | 8,72 |
| ТПР.05.11(4).00.000-08 | 1 | 133 | 100 | 167 | 90 | 250 | 340 | 8 | 250 | 8,0 | 8,02 |
| ТПР.05.11(4).00.000-09 | 1 | 133 | 150 | 217 | 90 | 250 | 340 | 8 | 250 | 8,0 | 9,52 |
| ТПР.05.11(4).00.000-10 | 1 | 159 | 100 | 180 | 90 | 275 | 340 | 8 | 250 | 10,0 | 8,53 |
| ТПР.05.11(4).00.000-11 | 1 | 159 | 150 | 230 | 90 | 275 | 340 | 8 | 250 | 10,0 | 10,05 |
| ТПР.05.11(4).00.000-12 | 1 | 219 | 100 | 210 | 200 | 365 | 340 | 8 | 250 | 25,0 | 16,59 |
| ТПР.05.11(4).00.000-13 | 1 | 219 | 150 | 260 | 200 | 365 | 340 | 8 | 250 | 25,0 | 18,66 |
| ТПР.05.11(4).00.000-14 | 1 | 273 | 100 | 237 | 200 | 420 | 340 | 8 | 250 | 40,0 | 20,84 |
| ТПР.05.11(4).00.000-15 | 1 | 273 | 150 | 287 | 200 | 420 | 340 | 8 | 250 | 40,0 | 23,90 |
| ТПР.05.11(4).00.000-16 | 1 | 325 | 100 | 263 | 200 | 470 | 340 | 8 | 250 | 70,0 | 21,46 |
| ТПР.05.11(4).00.000-17 | 1 | 325 | 150 | 313 | 200 | 470 | 340 | 8 | 250 | 70,0 | 24,97 |
| ТПР.05.11(4).00.000-18 | 2 | 377 | 100 | 289 | 200 | 525 | 340 | 8 | 250 | 70,0 | 25,69 |
| ТПР.05.11(4).00.000-19 | 2 | 377 | 150 | 339 | 200 | 525 | 340 | 8 | 250 | 70,0 | 28,73 |
| ТПР.05.11(4).00.000-20 | 2 | 426 | 100 | 313 | 200 | 575 | 340 | 8 | 250 | 80,0 | 32,68 |
| ТПР.05.11(4).00.000-21 | 2 | 426 | 150 | 363 | 200 | 575 | 340 | 8 | 250 | 80,0 | 36,70 |
| ТПР.05.11(4).00.000-22 | 2 | 530 | 100 | 365 | 300 | 705 | 340 | 8 | 250 | 120,0 | 49,25 |
| ТПР.05.11(4).00.000-23 | 2 | 530 | 150 | 415 | 300 | 705 | 340 | 8 | 250 | 120,0 | 54,23 |
| ТПР.05.11(4).00.000-24 | 2 | 630 | 100 | 415 | 300 | 805 | 340 | 8 | 250 | 120,0 | 53,09 |
| ТПР.05.11(4).00.000-25 | 2 | 630 | 150 | 465 | 300 | 805 | 340 | 8 | 250 | 120,0 | 58,09 |
| ТПР.05.11(4).00.000-26 | 2 | 720 | 100 | 460 | 400 | 895 | 340 | 8 | 250 | 160,0 | 62,06 |
| ТПР.05.11(4).00.000-27 | 2 | 720 | 150 | 510 | 400 | 895 | 340 | 8 | 250 | 160,0 | 78,44 |
| ТПР.05.11(4).00.000-28 | 1 | 57 | 100 | 129 | 50 | 142 | 170 | 6 | 90 | 2,5 | 2,98 |
| ТПР.05.11(4).00.000-29 | 1 | 57 | 150 | 179 | 50 | 142 | 170 | 6 | 90 | 2,5 | 3,66 |
| ТПР.05.11(4).00.000-30 | 1 | 76 | 100 | 138 | 50 | 160 | 170 | 6 | 90 | 3,0 | 3,14 |
| ТПР.05.11(4).00.000-31 | 1 | 76 | 150 | 188 | 50 | 160 | 170 | 6 | 90 | 3,0 | 3,85 |
| ТПР.05.11(4).00.000-32 | 1 | 89 | 100 | 145 | 50 | 179 | 170 | 6 | 90 | 5,0 | 3,30 |
| ТПР.05.11(4).00.000-33 | 1 | 89 | 150 | 195 | 50 | 179 | 170 | 6 | 90 | 5,0 | 4,00 |
| ТПР.05.11(4).00.000-34 | 1 | 108 | 100 | 154 | 90 | 200 | 170 | 6 | 90 | 6,0 | 5,52 |
| ТПР.05.11(4).00.000-35 | 1 | 108 | 150 | 204 | 90 | 200 | 170 | 6 | 90 | 6,0 | 6,34 |
| ТПР.05.11(4).00.000-36 | 1 | 133 | 100 | 167 | 90 | 250 | 170 | 6 | 90 | 8,0 | 6,26 |
| ТПР.05.11(4).00.000-37 | 1 | 133 | 150 | 217 | 90 | 250 | 170 | 6 | 90 | 8,0 | 7,06 |
| ТПР.05.11(4).00.000-38 | 1 | 159 | 100 | 180 | 90 | 275 | 170 | 6 | 90 | 10,0 | 6,79 |
| ТПР.05.11(4).00.000-39 | 1 | 159 | 150 | 230 | 90 | 275 | 170 | 6 | 90 | 10,0 | 7,61 |
| ТПР.05.11(4).00.000-40 | 1 | 219 | 100 | 210 | 200 | 365 | 170 | 6 | 90 | 25,0 | 13,48 |
| ТПР.05.11(4).00.000-41 | 1 | 219 | 150 | 260 | 200 | 365 | 170 | 6 | 90 | 25,0 | 14,68 |
| ТПР.05.11(4).00.000-42 | 1 | 273 | 100 | 237 | 200 | 420 | 170 | 6 | 90 | 25,0 | 16,53 |
| ТПР.05.11(4).00.000-43 | 1 | 273 | 150 | 287 | 200 | 420 | 170 | 6 | 90 | 25,0 | 18,30 |
| ТПР.05.11(4).00.000-44 | 1 | 325 | 100 | 263 | 200 | 470 | 170 | 6 | 90 | 50,0 | 17,78 |
| ТПР.05.11(4).00.000-45 | 1 | 325 | 150 | 313 | 200 | 470 | 170 | 6 | 90 | 50,0 | 19,53 |
| ТПР.05.11(4).00.000-46 | 2 | 377 | 100 | 289 | 200 | 525 | 170 | 6 | 90 | 50,0 | 21,64 |
| ТПР.05.11(4).00.000-47 | 2 | 377 | 150 | 339 | 200 | 525 | 170 | 6 | 90 | 59,0 | 26,45 |
| ТПР.05.11(4).00.000-48 | 2 | 426 | 100 | 313 | 200 | 575 | 170 | 6 | 90 | 60,0 | 27,50 |
| ТПР.05.11(4).00.000-49 | 2 | 426 | 150 | 363 | 200 | 575 | 170 | 6 | 90 | 60,0 | 29,81 |
| ТПР.05.11(4).00.000-50 | 2 | 530 | 100 | 365 | 300 | 706 | 170 | 6 | 90 | 80,0 | 42,01 |
| ТПР.05.11(4).00.000-51 | 2 | 530 | 150 | 415 | 300 | 706 | 170 | 6 | 90 | 80,0 | 44,98 |
| ТПР.05.11(4).00.000-52 | 2 | 630 | 100 | 415 | 300 | 805 | 170 | 6 | 90 | 80,0 | 45,74 |
| ТПР.05.11(4).00.000-53 | 2 | 630 | 150 | 465 | 300 | 805 | 170 | 6 | 90 | 80,0 | 48,71 |
| ТПР.05.11(4).00.000-54 | 2 | 720 | 100 | 460 | 400 | 895 | 170 | 6 | 90 | 80,0 | 52,82 |
| ТПР.05.11(4).00.000-55 | 2 | 720 | 150 | 510 | 400 | 895 | 170 | 6 | 90 | 80,0 | 56,13 |
| ТПР.05.11(4).00.000-56 | 1 | 114 | 100 | 157 | 90 | 210 | 170 | 6 | 90 | 6,0 | 5,98 |
| ТПР.05.11(4).00.000-57 | 1 | 114 | 150 | 207 | 90 | 210 | 170 | 6 | 90 | 6,0 | 6,81 |
| ТПР.05.11(4).00.000-58 | 1 | 168 | 100 | 184 | 90 | 285 | 170 | 6 | 90 | 10,0 | 7,84 |
| ТПР.05.11(4).00.000-59 | 1 | 168 | 150 | 234 | 90 | 285 | 170 | 6 | 90 | 10,0 | 8,81 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
