Опора скользящая ТПР.05.21(1).00.000

Name: ТПР.05.21(1).00.000
Brand: Изополимет Плюс
Price: 10 BYN
Availability: InStock

Категория

Опоры трубопроводов

Серия

Опоры ТПР

Базовая стоимость

от 10 руб

Заказать расчет стоимости

Описание изделия

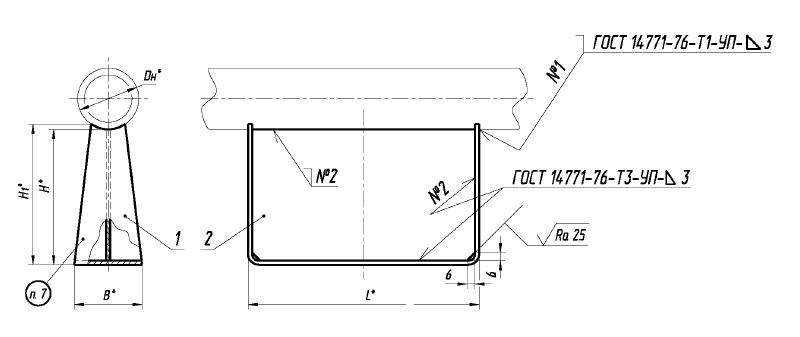

ООО "Изополимет Плюс" изготавливает скользящие опоры ТПР.05.21(1).00.000. Изделие применяется в опорных узлах трубопроводов малых диаметров, где требуется простое скользящее опирание. В таблице приведены исполнения для Dн от 32, 38, 45 мм до 168 мм. Размер H составляет 100-150 мм, H1 - 104-220 мм, B - 50-130 мм, L - 170-340 мм, L1 - 90-260 мм. Масса изделий не более 0,7-3,77 кг.

Обозначение	Dн, мм	Размеры, мм					Масса, кг, не более
Обозначение	Dн, мм	H*	H1*	B*	L*	L1	Масса, кг, не более
ТПР.05.21(1).00.000	32; 38; 45	100	104	50	170	90	0,7
ТПР.05.21(1).00.000-01	32; 38; 45	150	154	50	170	90	0,92
ТПР.05.21(1).00.000-02	32; 38; 45	100	204	50	170	90	1,23
ТПР.05.21(1).00.000-03	57; 76	150	108	70	170	90	0,89
ТПР.05.21(1).00.000-04	57; 76	100	158	70	170	90	1,19
ТПР.05.21(1).00.000-05	57; 76	150	208	70	170	90	1,5
ТПР.05.21(1).00.000-06	89; 108	100	113	90	170	90	1,1
ТПР.05.21(1).00.000-07	89; 108	150	163	90	170	90	1,46
ТПР.05.21(1).00.000-08	89; 108	100	213	90	170	90	1,86
ТПР.05.21(1).00.000-09	133; 159	150	118	120	170	90	1,34
ТПР.05.21(1).00.000-10	133; 159	100	168	120	170	90	1,83
ТПР.05.21(1).00.000-11	133; 159	150	218	120	170	90	2,26
ТПР.05.21(1).00.000-12	32; 38; 45	100	104	50	340	260	1,28
ТПР.05.21(1).00.000-13	32; 38; 45	150	154	50	340	260	1,74
ТПР.05.21(1).00.000-14	32; 38; 45	100	204	50	340	260	2,2
ТПР.05.21(1).00.000-15	57; 76	150	108	70	340	260	1,55
ТПР.05.21(1).00.000-16	57; 76	100	158	70	340	260	2,06
ТПР.05.21(1).00.000-17	57; 76	150	208	70	340	260	2,54
ТПР.05.21(1).00.000-18	89; 108	100	113	90	340	260	1,84
ТПР.05.21(1).00.000-19	89; 108	150	163	90	340	260	2,39
ТПР.05.21(1).00.000-20	89; 108	100	213	90	340	260	2,98
ТПР.05.21(1).00.000-21	133; 159	150	118	120	340	260	2,25
ТПР.05.21(1).00.000-22	133; 159	100	168	120	340	260	2,89
ТПР.05.21(1).00.000-23	133; 159	150	218	120	340	260	3,54
ТПР.05.21(1).00.000-24	114	100	116	100	170	90	1,22
ТПР.05.21(1).00.000-25	114	150	166	100	170	90	1,53
ТПР.05.21(1).00.000-26	114	100	216	100	170	90	1,84
ТПР.05.21(1).00.000-27	168	150	120	130	170	90	1,97
ТПР.05.21(1).00.000-28	168	100	170	130	170	90	2,87
ТПР.05.21(1).00.000-29	168	150	220	130	170	90	3,77
