Опора скользящая диэлектрическая ТПР.05.19(2).00.000
Описание изделия

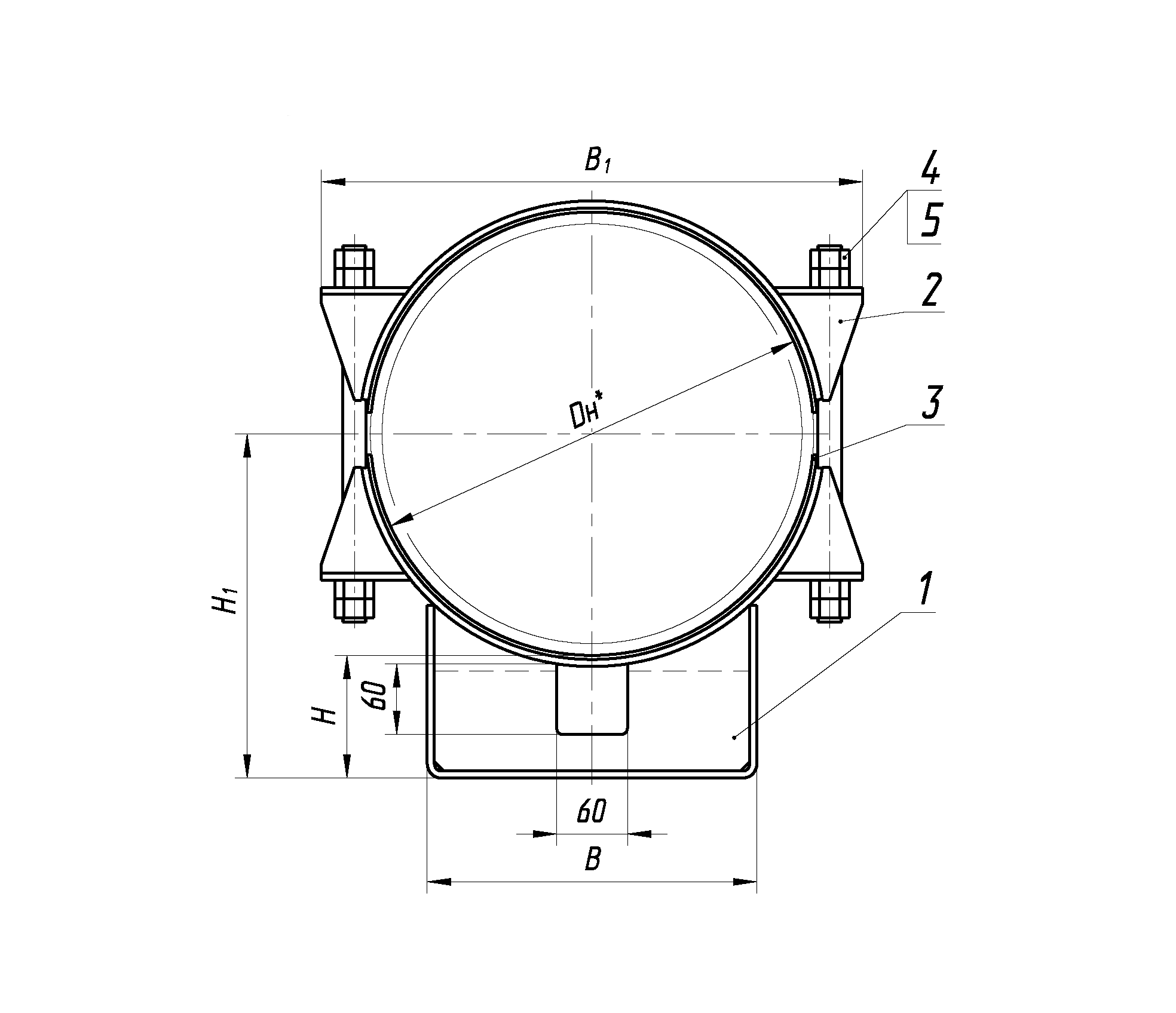

ООО "Изополимет Плюс" изготавливает диэлектрические скользящие опоры ТПР.05.19(2).00.000. Изделие применяется для трубопроводов, где требуется скользящее опирание и диэлектрическое разделение опорного узла. В таблице указаны исполнения для Dн 377-1420 мм. Размер H составляет 104-204 мм, H1 - 292-915 мм, B - 280-700 мм, B1 - 460-1575 мм. Наибольшая вертикальная нагрузка - 70-600 кН, масса изделий не более 28,35-183,46 кг.
| Обозначение | Dн, мм | Размеры | Наибольшая вертикальная нагрузка, кН | Масса, кг, не более | |||
|---|---|---|---|---|---|---|---|
| H | H1 | B | B1 | ||||
| ТПР.05.19(2).00.000-00 | 377 | 104 | 292 | 280 | 460 | 70 | 28,35 |
| ТПР.05.19(2).00.000-01 | 377 | 154 | 342 | 280 | 460 | 70 | 31,91 |
| ТПР.05.19(2).00.000-02 | 377 | 204 | 392 | 280 | 460 | 70 | 35,47 |
| ТПР.05.19(2).00.000-03 | 426 | 104 | 318 | 280 | 505 | 70 | 30,19 |
| ТПР.05.19(2).00.000-04 | 426 | 154 | 368 | 280 | 505 | 70 | 33,75 |
| ТПР.05.19(2).00.000-05 | 426 | 204 | 418 | 280 | 505 | 70 | 37,31 |
| ТПР.05.19(2).00.000-06 | 480 | 104 | 345 | 380 | 570 | 125 | 50,88 |
| ТПР.05.19(2).00.000-07 | 480 | 154 | 395 | 380 | 570 | 125 | 56,54 |
| ТПР.05.19(2).00.000-08 | 480 | 204 | 445 | 380 | 570 | 125 | 62,22 |
| ТПР.05.19(2).00.000-09 | 530 | 104 | 370 | 380 | 615 | 125 | 52,56 |
| ТПР.05.19(2).00.000-10 | 530 | 154 | 420 | 380 | 615 | 125 | 58,22 |
| ТПР.05.19(2).00.000-11 | 530 | 204 | 470 | 380 | 615 | 125 | 63,91 |
| ТПР.05.19(2).00.000-12 | 630 | 104 | 420 | 380 | 715 | 125 | 55,67 |
| ТПР.05.19(2).00.000-13 | 630 | 154 | 470 | 380 | 715 | 125 | 61,33 |
| ТПР.05.19(2).00.000-14 | 630 | 204 | 520 | 380 | 715 | 125 | 67,02 |
| ТПР.05.19(2).00.000-15 | 720 | 104 | 465 | 500 | 815 | 220 | 69,78 |
| ТПР.05.19(2).00.000-16 | 720 | 154 | 515 | 500 | 815 | 220 | 76,61 |
| ТПР.05.19(2).00.000-17 | 720 | 204 | 565 | 500 | 815 | 220 | 83,44 |
| ТПР.05.19(2).00.000-18 | 820 | 104 | 515 | 500 | 920 | 220 | 73,40 |
| ТПР.05.19(2).00.000-19 | 820 | 154 | 565 | 500 | 920 | 220 | 80,22 |
| ТПР.05.19(2).00.000-20 | 820 | 204 | 615 | 500 | 920 | 220 | 87,05 |
| ТПР.05.19(2).00.000-21 | 920 | 104 | 665 | 500 | 1030 | 360 | 103,59 |
| ТПР.05.19(2).00.000-22 | 920 | 154 | 615 | 500 | 1030 | 360 | 110,41 |
| ТПР.05.19(2).00.000-23 | 920 | 204 | 665 | 500 | 1030 | 360 | 117,25 |
| ТПР.05.19(2).00.000-24 | 1020 | 104 | 615 | 700 | 1140 | 360 | 130,76 |
| ТПР.05.19(2).00.000-25 | 1020 | 154 | 665 | 700 | 1140 | 360 | 141,65 |
| ТПР.05.19(2).00.000-26 | 1020 | 204 | 715 | 700 | 1140 | 360 | 152,56 |
| ТПР.05.19(2).00.000-27 | 1220 | 104 | 715 | 700 | 1360 | 480 | 149,60 |
| ТПР.05.19(2).00.000-28 | 1220 | 154 | 765 | 700 | 1360 | 480 | 160,49 |
| ТПР.05.19(2).00.000-29 | 1220 | 204 | 815 | 700 | 1360 | 480 | 171,39 |
| ТПР.05.19(2).00.000-30 | 1420 | 104 | 815 | 700 | 1575 | 600 | 161,66 |
| ТПР.05.19(2).00.000-31 | 1420 | 154 | 865 | 700 | 1575 | 600 | 172,56 |
| ТПР.05.19(2).00.000-32 | 1420 | 204 | 915 | 700 | 1575 | 600 | 183,46 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
