Опора направляющая ТПР.05.24(3).00.000

Name: ТПР.05.24(3).00.000
Brand: Изополимет Плюс
Price: 10 BYN
Availability: InStock

Категория

Опоры трубопроводов

Серия

Опоры ТПР

Базовая стоимость

от 10 руб

Заказать расчет стоимости

Описание изделия

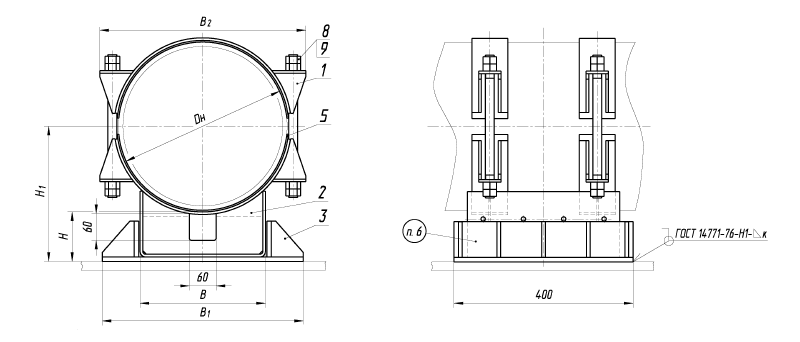

ООО "Изополимет Плюс" изготавливает направляющие опоры ТПР.05.24(3).00.000. Изделие применяется в трубопроводных узлах, где необходимо не только опирание, но и направление перемещения трубы. Таблица содержит 36 исполнений для Dн 133-1420 мм. Размер H указан 100-150 мм, H1 - 113-268 мм, B - 110-700 мм, L - 50-120 мм, b - 45-80 мм. Параметр S=K1 составляет 3-10 мм, масса изделий - от 3,6 до 69,0 кг.

Обозначение	Dн, мм	Размеры, мм						Масса, кг, не более
Обозначение	Dн, мм	H*	H1*	B*	L*	b*	S*=K1	Масса, кг, не более
ТПР.05.24(3).00.000	133	100	119	110	50	45	3	3,6
ТПР.05.24(3).00.000-01	133	150	169	110	50	45	3	5,0
ТПР.05.24(3).00.000-02	159	100	114	110	50	45	3	3,7
ТПР.05.24(3).00.000-03	159	150	164	110	50	45	3	4,9
ТПР.05.24(3).00.000-04	168	100	113	110	50	45	3	3,6
ТПР.05.24(3).00.000-05	168	150	163	110	50	45	3	4,8
ТПР.05.24(3).00.000-06	194	100	148	180	50	45	3	5,6
ТПР.05.24(3).00.000-07	194	150	198	180	50	45	3	7,0
ТПР.05.24(3).00.000-08	219	100	136	180	50	45	3	5,3
ТПР.05.24(3).00.000-09	219	150	186	180	50	45	3	6,8
ТПР.05.24(3).00.000-10	273	100	125	180	50	45	3	5,1
ТПР.05.24(3).00.000-11	273	150	175	180	50	45	3	6,6
ТПР.05.24(3).00.000-12	325	100	165	280	50	60	4	10,1
ТПР.05.24(3).00.000-13	325	150	215	280	50	60	4	12,5
ТПР.05.24(3).00.000-14	377	100	152	280	50	60	4	9,7
ТПР.05.24(3).00.000-15	377	150	202	280	50	60	4	12,1
ТПР.05.24(3).00.000-16	426	100	142	280	50	60	4	9,6
ТПР.05.24(3).00.000-17	426	150	192	280	50	60	4	11,8
ТПР.05.24(3).00.000-18	480	100	174	380	50	60	6	19,0
ТПР.05.24(3).00.000-19	480	150	224	380	50	60	6	23,3
ТПР.05.24(3).00.000-20	530	100	164	380	50	60	6	18,5
ТПР.05.24(3).00.000-21	530	150	214	380	50	60	6	22,3
ТПР.05.24(3).00.000-22	630	100	150	380	50	80	6	17,8
ТПР.05.24(3).00.000-23	630	150	200	380	50	80	6	22,1
ТПР.05.24(3).00.000-24	720	100	185	500	80	80	6	25,7
ТПР.05.24(3).00.000-25	720	150	235	500	80	80	6	30,8
ТПР.05.24(3).00.000-26	820	100	172	500	80	80	6	24,9
ТПР.05.24(3).00.000-27	820	150	222	500	80	80	6	30,0
ТПР.05.24(3).00.000-28	920	100	158	500	80	80	8	31,9
ТПР.05.24(3).00.000-29	920	150	208	500	80	80	8	38,7
ТПР.05.24(3).00.000-30	1020	100	218	700	80	80	8	46,9
ТПР.05.24(3).00.000-31	1020	150	268	700	80	80	8	55,2
ТПР.05.24(3).00.000-32	1220	100	195	700	120	80	8	48,7
ТПР.05.24(3).00.000-33	1220	150	245	700	120	80	8	57,5
ТПР.05.24(3).00.000-34	1420	100	172	700	120	80	10	58,1
ТПР.05.24(3).00.000-35	1420	150	222	700	120	80	10	69,0
