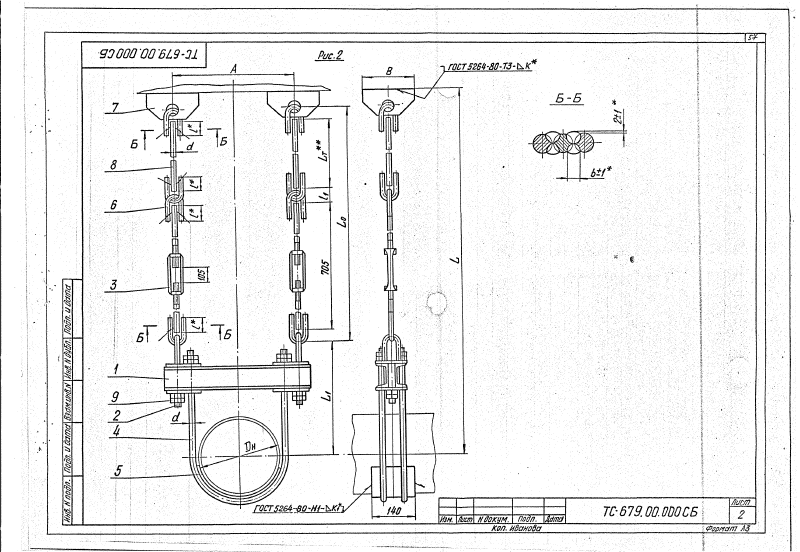

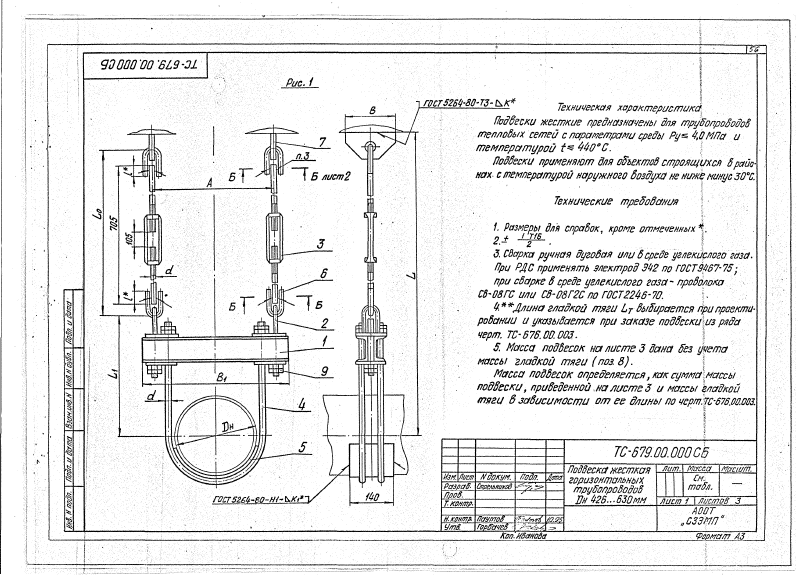

Подвеска жесткая горизонтальных трубопроводов ТС-679.00.000
Описание изделия
ООО "Изополимет Плюс" изготавливает жесткие подвески горизонтальных трубопроводов ТС-679.00.000 серии 5.903-13. Изделие применяется в тепловых сетях для подвески трубопроводов Dн 426-630 мм при повышенной вертикальной нагрузке. По таблице допускаемая вертикальная нагрузка составляет 68-120 кН. Размер A указан 600-840 мм, B1 - 680-940 мм, диаметр d - 30-36 мм, L1 - 550-750 мм. Масса подвески находится в диапазоне от 91,3 до 153,3 кг.

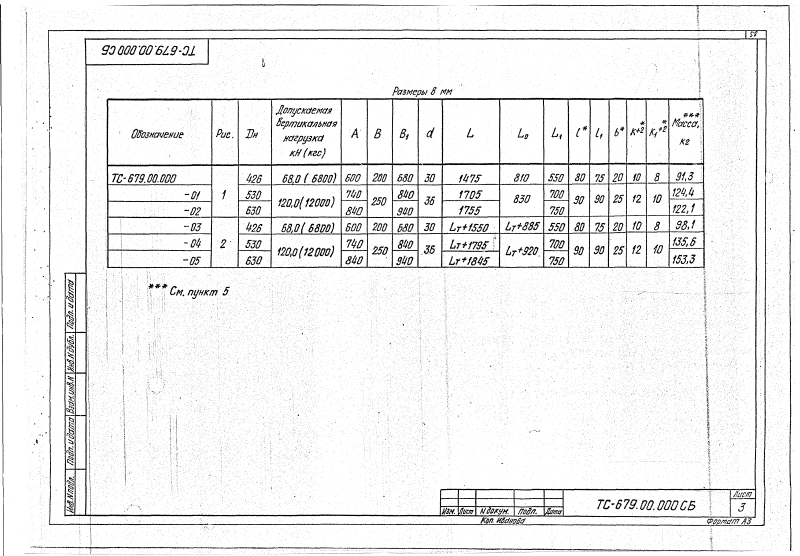

| Обозначение | Dн | Допускаемая вертикальная нагрузка кН (кгс) | А | Вı | d | L | Lı | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| ТС-679.00.000СБ | 426 | 68,0 (6800) | 600 | 680 | 30 | 1475 | 550 | 91,3 |
| ТС-679.00.000- 01 | 530 | 120,0 (12000) | 740 | 840 | 36 | 1705 | 700 | 124,4 |
| ТС-679.00.000- 02 | 630 | 120,0 (12000) | 840 | 940 | 36 | 1755 | 750 | 122,1 |
| ТС-679.00.000- 03 | 426 | 68,0 (6800) | 600 | 680 | 30 | Lт+1550 | 550 | 98,1 |
| ТС-679.00.000- 04 | 530 | 120,0 (12000) | 740 | 840 | 36 | Lт+1795 | 700 | 135,6 |
| ТС-679.00.000- 05 | 630 | 120,0 (12000) | 840 | 940 | 36 | Lт+1845 | 750 | 153,3 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
