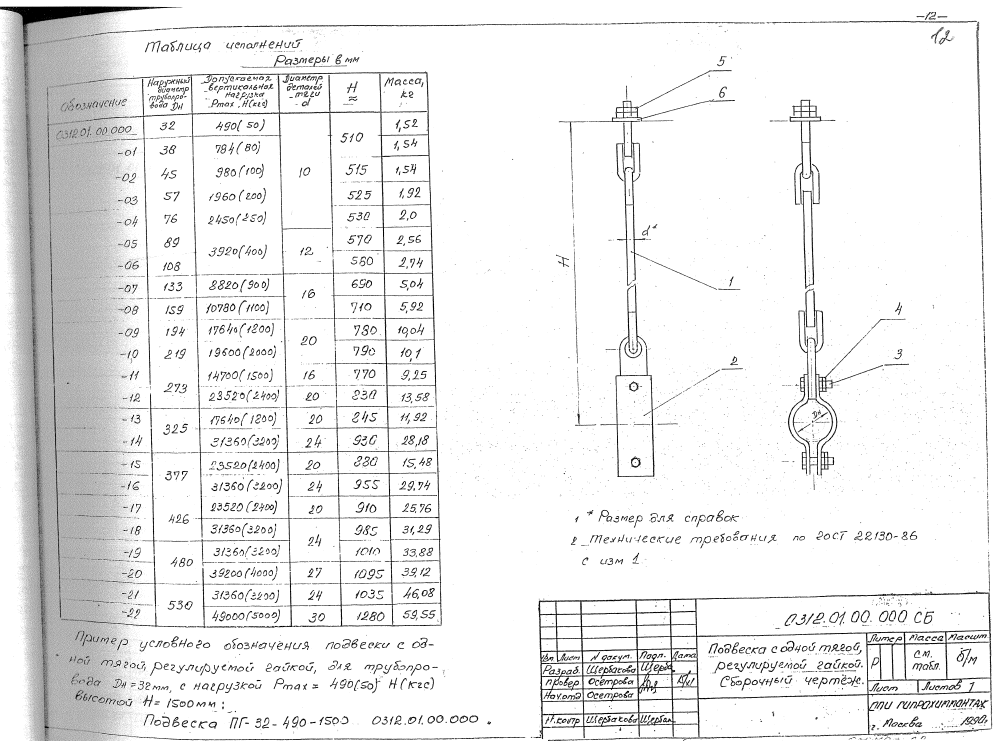

Подвеска с одной тягой. СБ 0312.01.00.000
Описание изделия
ООО "Изополимет Плюс" изготавливает подвески с одной тягой 0312.01.00.000 по каталогу №0312 для деталей стальных трубопроводов на Ру до 10 МПа. Изделие применяется для подвески трубопроводов с подбором по Дн и допускаемой вертикальной нагрузке. В таблице приведены 23 исполнения для Дн 32-530 мм. Pmax составляет 490-49000 Н, диаметр тяги d - 10-30 мм, H - 230-1280 мм. Масса подвесок - 1,52-59,55 кг.
| Обозначение | Дн | Допускаемая вертикальная нагрузка Pmax, Н(кгс) | Диаметр деталей - тяги - d | H | Масса, кг |
|---|---|---|---|---|---|
| 0312.01.00.000 | 32 | 490 (50) | 10 | 510 | 1,52 |
| 0312.01.00.000-01 | 38 | 784 (80) | 10 | 510 | 1,54 |
| 0312.01.00.000-02 | 45 | 980 (100) | 10 | 515 | 1,54 |
| 0312.01.00.000-03 | 57 | 1960 (200) | 10 | 525 | 1,92 |
| 0312.01.00.000-04 | 76 | 2450 (250) | 10 | 530 | 2 |
| 0312.01.00.000-05 | 89 | 3920 (400) | 12 | 570 | 2,56 |
| 0312.01.00.000-06 | 108 | 3920 (400) | 12 | 560 | 2,74 |
| 0312.01.00.000-07 | 133 | 8820 (900) | 16 | 650 | 5,04 |
| 0312.01.00.000-08 | 159 | 10780 (1100) | 16 | 710 | 5,92 |
| 0312.01.00.000-09 | 194 | 17640 (1200) | 20 | 780 | 10,04 |
| 0312.01.00.000-10 | 219 | 19600 (2000) | 20 | 790 | 10,1 |
| 0312.01.00.000-11 | 273 | 14700 (1500) | 16 | 770 | 9,25 |
| 0312.01.00.000-12 | 273 | 23520 (2400) | 20 | 230 | 13,58 |
| 0312.01.00.000-13 | 325 | 17640 (1200) | 20 | 245 | 11,92 |
| 0312.01.00.000-14 | 325 | 31360 (3200) | 24 | 930 | 28,18 |
| 0312.01.00.000-15 | 377 | 23520 (2400) | 20 | 880 | 15,48 |
| 0312.01.00.000-16 | 377 | 31360 (3200) | 24 | 955 | 29,74 |
| 0312.01.00.000-17 | 426 | 23520 (2400) | 20 | 910 | 25,76 |
| 0312.01.00.000-18 | 426 | 31360 (3200) | 24 | 985 | 31,29 |
| 0312.01.00.000-19 | 480 | 31360 (3200) | 24 | 1010 | 33,88 |
| 0312.01.00.000-20 | 480 | 39200 (4000) | 27 | 1095 | 39,12 |
| 0312.01.00.000-21 | 530 | 31360 (3200) | 24 | 1035 | 46,08 |
| 0312.01.00.000-22 | 530 | 49000 (5000) | 30 | 1280 | 59,55 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
