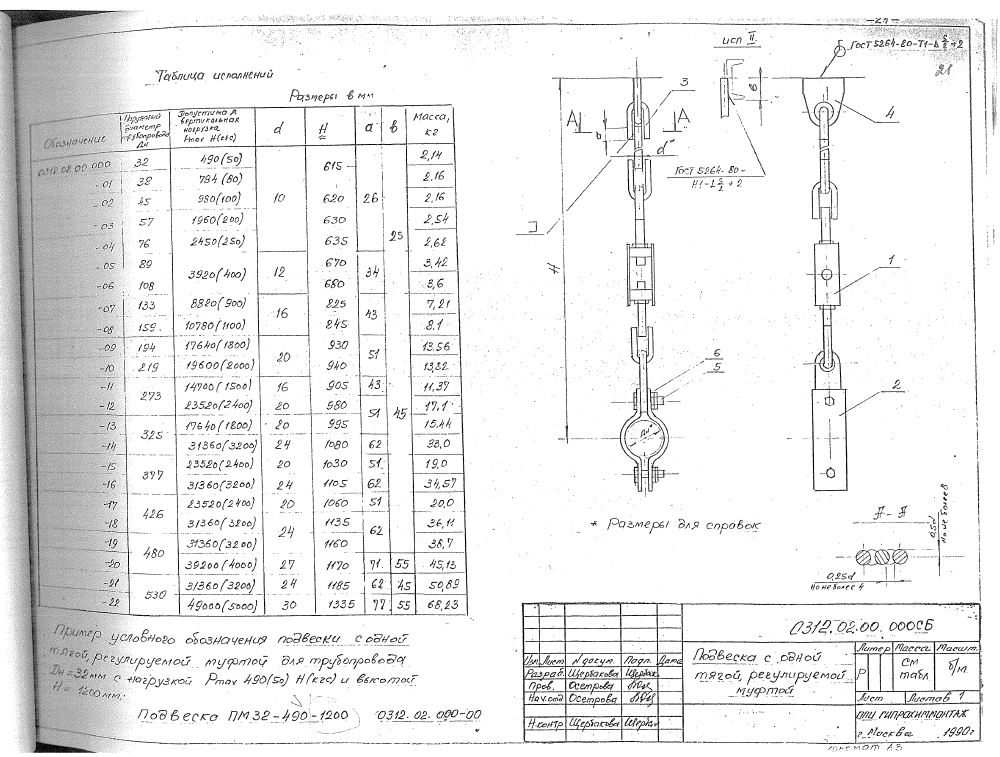

Подвеска с одной тягой. СБ 0312.02.00.000
Описание изделия
ООО "Изополимет Плюс" изготавливает подвески с одной тягой 0312.02.00.000 по каталогу №0312. Изделие применяется для стальных трубопроводов на Ру до 10 МПа и подбирается по диаметру и вертикальной нагрузке. Таблица содержит 23 исполнения для Дн 32-530 мм. Допускаемая вертикальная нагрузка Pmax составляет 490-49000 Н, d - 10-30 мм, H - 615-1335 мм, a - 4-91 мм, b - 25-55 мм. Масса - 2,14-68,23 кг.
| Обозначение | Дн | Допускаемая вертикальная нагрузка Pmax, Н(кгс) | d | H | a | b | Масса, кг |
|---|---|---|---|---|---|---|---|
| 0312.02.00.000 | 32 | 490 (50) | 10 | 615 | 26 | 25 | 2,14 |
| 0312.02.00.000-01 | 32 | 784 (80) | 10 | 615 | 26 | 25 | 2,16 |
| 0312.02.00.000-02 | 45 | 990 (100) | 10 | 620 | 26 | 25 | 2,16 |
| 0312.02.00.000-03 | 57 | 1960 (200) | 10 | 630 | 26 | 25 | 2,54 |
| 0312.02.00.000-04 | 76 | 2450 (250) | 10 | 635 | 26 | 25 | 2,62 |
| 0312.02.00.000-05 | 89 | 3920 (400) | 12 | 670 | 34 | 25 | 3,42 |
| 0312.02.00.000-06 | 108 | 3920 (400) | 12 | 680 | 34 | 25 | 3,60 |
| 0312.02.00.000-07 | 133 | 8820 (900) | 16 | 825 | 43 | 45 | 7,21 |
| 0312.02.00.000-08 | 159 | 10780 (1100) | 16 | 845 | 4 | 45 | 8,10 |
| 0312.02.00.000-09 | 194 | 17640 (1800) | 20 | 930 | 51 | 45 | 13,56 |
| 0312.02.00.000-10 | 219 | 19600 (2000) | 20 | 940 | 51 | 45 | 13,22 |
| 0312.02.00.000-11 | 273 | 14700 (1500) | 16 | 905 | 43 | 45 | 11,37 |
| 0312.02.00.000-12 | 273 | 23520 (2400) | 20 | 980 | 51 | 45 | 17,10 |
| 0312.02.00.000-13 | 325 | 17640 (1800) | 20 | 995 | 51 | 45 | 15,44 |
| 0312.02.00.000-14 | 325 | 31360 (3200) | 24 | 1080 | 62 | 45 | 33,00 |
| 0312.02.00.000-15 | 377 | 23520 (2400) | 20 | 1030 | 51 | 45 | 19,00 |
| 0312.02.00.000-16 | 377 | 31360 (3200) | 24 | 1105 | 62 | 45 | 34,57 |
| 0312.02.00.000-17 | 426 | 23520 (2400) | 20 | 1060 | 51 | 45 | 20,00 |
| 0312.02.00.000-18 | 426 | 31360 (3200) | 24 | 1135 | 62 | 45 | 36,11 |
| 0312.02.00.000-19 | 480 | 31360 (3200) | 24 | 1160 | 62 | 45 | 36,70 |
| 0312.02.00.000-20 | 480 | 39200 (4000) | 27 | 1170 | 91 | 55 | 45,13 |
| 0312.02.00.000-21 | 530 | 31360 (3200) | 24 | 1185 | 62 | 45 | 50,89 |
| 0312.02.00.000-22 | 530 | 49000 (5000) | 30 | 1335 | 77 | 55 | 68,23 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
Похожая продукция

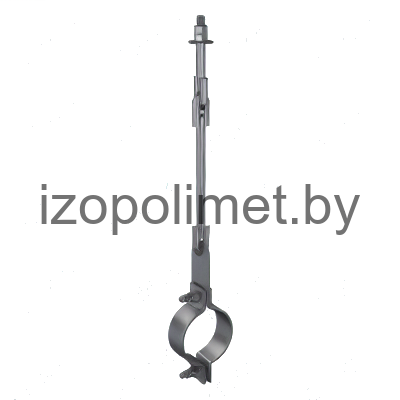

0312.01.00.000
Подвеска с одной тягой. СБ 0312.01.00.000

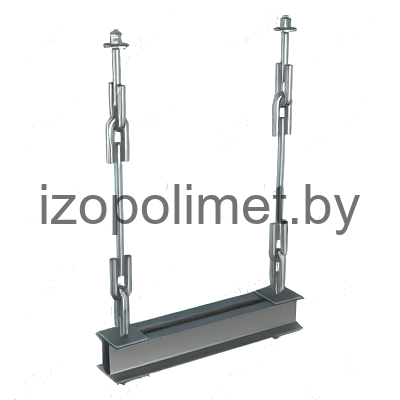

0312.03.00.000
Подвеска с двумя тягами. СБ 0312.03.00.000

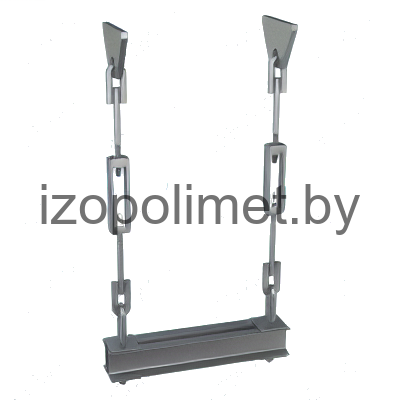

0312.04.00.000
Подвеска трубопровода 0312.04.00.000

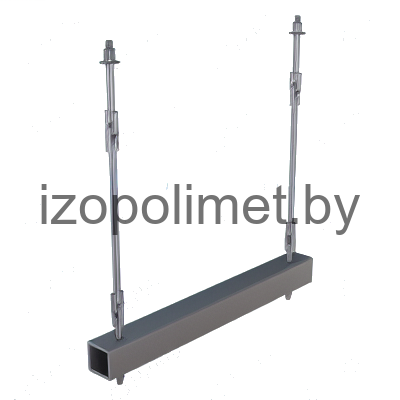

0312.05.00.000
Подвеска с двумя тягами. СБ 0312.05.00.000

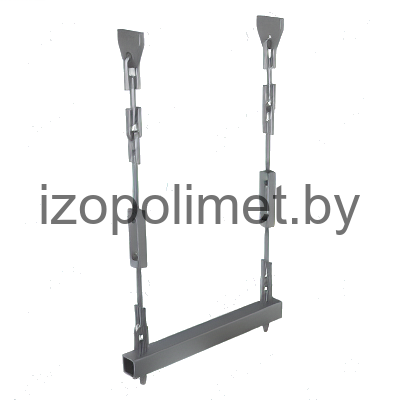

0312.06.00.000
Подвеска с двумя тягами. СБ 0312.06.00.000

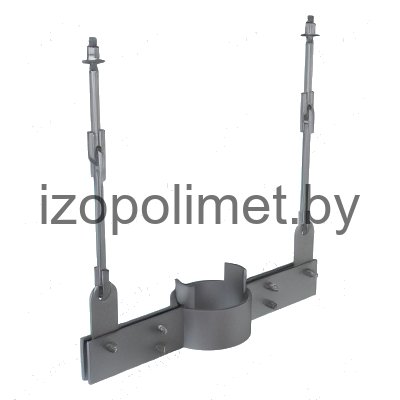

0312.07.00.000
Подвеска с двумя тягами. СБ 0312.07.00.000

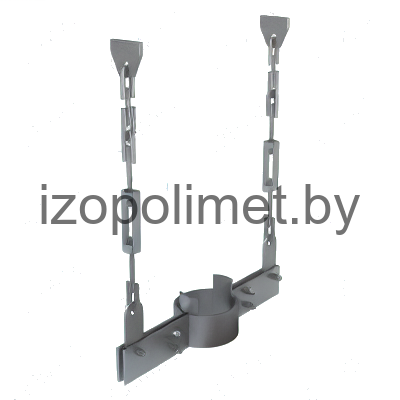

0312.08.00.000
Подвеска с двумя тягами. СБ 0312.08.00.000

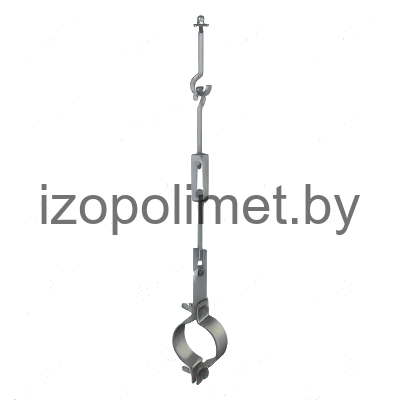

0312.09.00.000
Подвеска одной трубы на тягах. СБ 0312.09.00.000

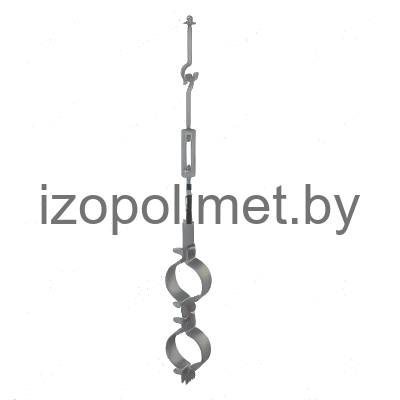

0312.10.00.000
Подвеска двух труб на тягах. СБ 0312.10.00.000

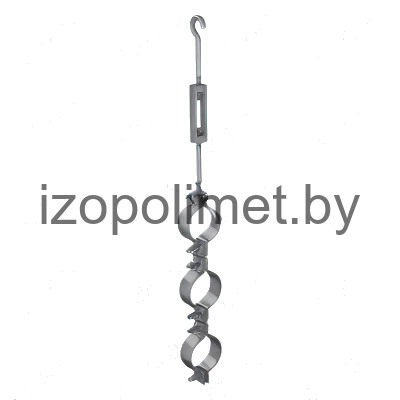

0312.11.00.000
