Подвеска трубопровода 0312.04.00.000
Описание изделия

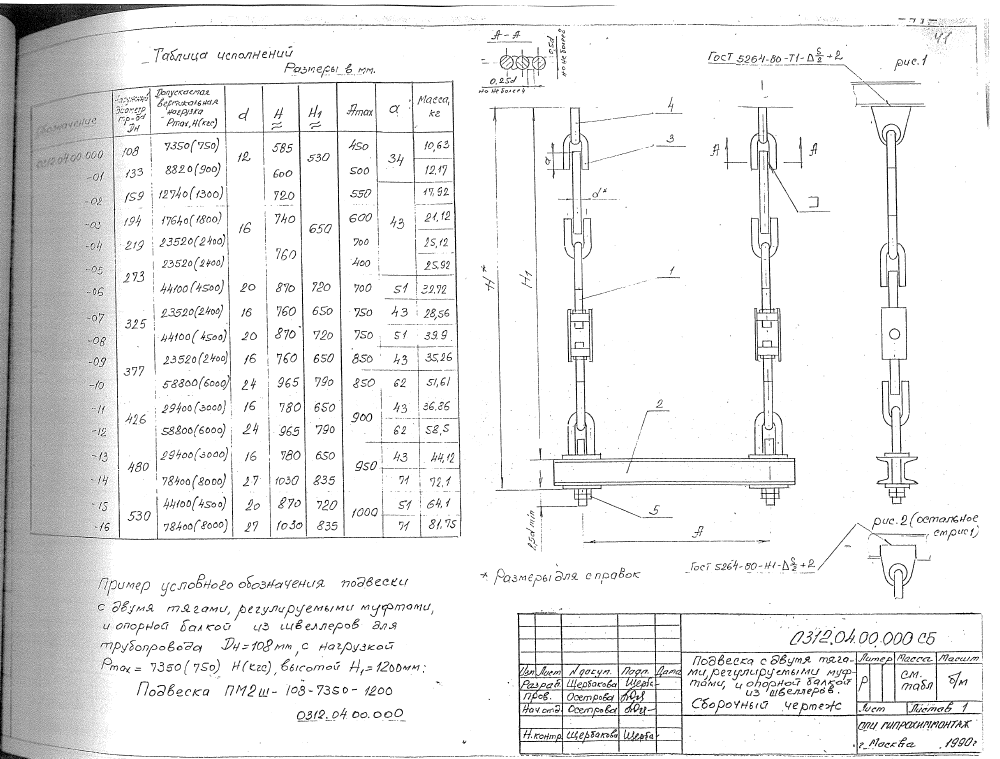

ООО "Изополимет Плюс" изготавливает подвески трубопровода 0312.04.00.000 по каталогу №0312 для стальных трубопроводов на Ру до 10 МПа. Изделие применяется в подвесных узлах с подбором по Дн, нагрузке и высоте. Таблица содержит 17 исполнений для Дн 108-530 мм. Допускаемая вертикальная нагрузка Pmax составляет 7350-78400 Н, d - 12-27 мм, H - 585-1030 мм, H1 - 530-835 мм, Amax - 400-1000 мм. Масса - 10,63-81,75 кг.
| Обозначение | Дн | Допускаемая вертикальная нагрузка Pmax, Н(кгс) | d | H | H1 | Amax | a | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| 0312.04.00.000 | 108 | 7350 (750) | 12 | 585 | 530 | 450 | 34 | 10,63 |
| 0312.04.00.000-01 | 133 | 8820 (900) | 12 | 600 | 530 | 500 | 34 | 12,17 |
| 0312.04.00.000-02 | 159 | 12740 (1300) | 12 | 720 | 530 | 550 | 43 | 17,92 |
| 0312.04.00.000-03 | 194 | 17640 (1800) | 16 | 740 | 650 | 600 | 43 | 21,12 |
| 0312.04.00.000-04 | 219 | 23520 (2400) | 16 | 760 | 650 | 700 | 43 | 25,12 |
| 0312.04.00.000-05 | 273 | 23521 (2400) | 16 | 760 | 650 | 400 | 43 | 25,92 |
| 0312.04.00.000-06 | 273 | 44100 (4500) | 20 | 870 | 720 | 700 | 51 | 32,72 |
| 0312.04.00.000-07 | 325 | 23520 (2400) | 16 | 760 | 650 | 750 | 43 | 28,56 |
| 0312.04.00.000-08 | 325 | 44100 (4500) | 20 | 870 | 720 | 750 | 51 | 39,9 |
| 0312.04.00.000-09 | 377 | 23520 (2400) | 16 | 760 | 630 | 850 | 43 | 35,26 |
| 0312.04.00.000-10 | 377 | 58200 (6000) | 24 | 965 | 790 | 850 | 62 | 51,56 |
| 0312.04.00.000-11 | 426 | 29400 (3000) | 16 | 780 | 650 | 900 | 43 | 36,26 |
| 0312.04.00.000-12 | 426 | 56800 (6000) | 24 | 965 | 790 | 900 | 62 | 58,5 |
| 0312.04.00.000-13 | 480 | 29400 (3000) | 16 | 780 | 650 | 950 | 43 | 44,12 |
| 0312.04.00.000-14 | 480 | 72400 (2000) | 27 | 1030 | 835 | 950 | 71 | 72,1 |
| 0312.04.00.000-15 | 530 | 44100 (4500) | 20 | 870 | 720 | 1000 | 51 | 64,1 |
| 0312.04.00.000-16 | 530 | 78400 (2000) | 27 | 1030 | 835 | 1000 | 71 | 81,75 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
