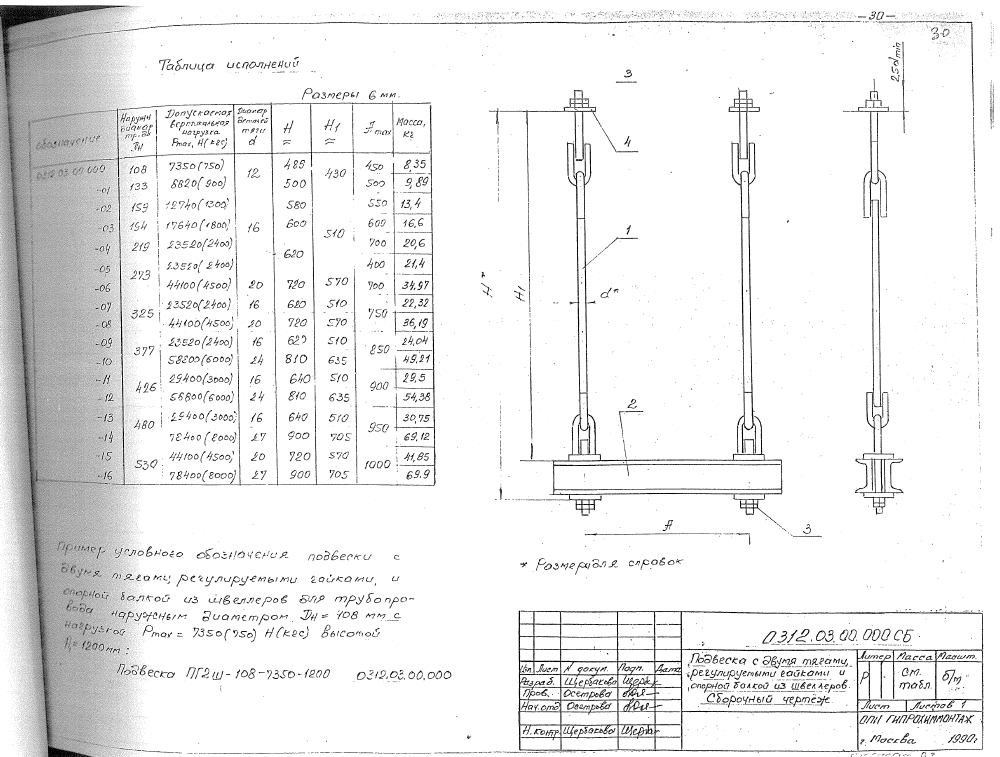

Подвеска с двумя тягами. СБ 0312.03.00.000
Описание изделия
ООО "Изополимет Плюс" изготавливает подвески с двумя тягами 0312.03.00.000 по каталогу №0312. Изделие применяется для стальных трубопроводов на Ру до 10 МПа в узлах с двухтяговым подвесом. В таблице приведены 17 исполнений для Дн 108-530 мм. Pmax составляет 7350-78400 Н, d - 12-27 мм, H - 485-900 мм, H1 - 430-705 мм, Amax - 400-1000 мм. Масса подвесок - 8,35-69,90 кг.
| Обозначение | Дн | Допускаемая вертикальная нагрузка Pmax, Н(кгс) | d | H | H1 | Amax | Масса, кг |
|---|---|---|---|---|---|---|---|
| 0312.03.00.000 | 108 | 7350 (750) | 12 | 485 | 430 | 450 | 8,35 |
| 0312.03.00.000-01 | 133 | 8820 (900) | 12 | 500 | 430 | 500 | 9,89 |
| 0312.03.00.000-02 | 159 | 12740 (1300) | 12 | 580 | 430 | 550 | 13,40 |
| 0312.03.00.000-03 | 194 | 17640 (1800) | 16 | 600 | 510 | 600 | 16,60 |
| 0312.03.00.000-04 | 219 | 23520 (2400) | 16 | 620 | 510 | 700 | 20,60 |
| 0312.03.00.000-05 | 273 | 23521 (2400) | 16 | 620 | 510 | 400 | 21,40 |
| 0312.03.00.000-06 | 273 | 44100 (4500) | 20 | 720 | 570 | 700 | 34,97 |
| 0312.03.00.000-07 | 325 | 23520 (2400) | 16 | 620 | 510 | 750 | 22,32 |
| 0312.03.00.000-08 | 325 | 44100 (4500) | 20 | 720 | 570 | 750 | 36,19 |
| 0312.03.00.000-09 | 377 | 23520 (2400) | 16 | 620 | 510 | 850 | 24,04 |
| 0312.03.00.000-10 | 377 | 58200 (6000) | 24 | 810 | 635 | 850 | 49,21 |
| 0312.03.00.000-11 | 426 | 29400 (3000) | 16 | 640 | 510 | 900 | 29,50 |
| 0312.03.00.000-12 | 426 | 56800 (6000) | 24 | 810 | 635 | 900 | 54,38 |
| 0312.03.00.000-13 | 480 | 29400 (3000) | 16 | 640 | 510 | 950 | 30,75 |
| 0312.03.00.000-14 | 480 | 72400 (2000) | 27 | 900 | 705 | 950 | 69,12 |
| 0312.03.00.000-15 | 530 | 44100 (4500) | 20 | 720 | 570 | 1000 | 41,95 |
| 0312.03.00.000-16 | 530 | 78400 (2000) | 27 | 900 | 705 | 1000 | 69,90 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
