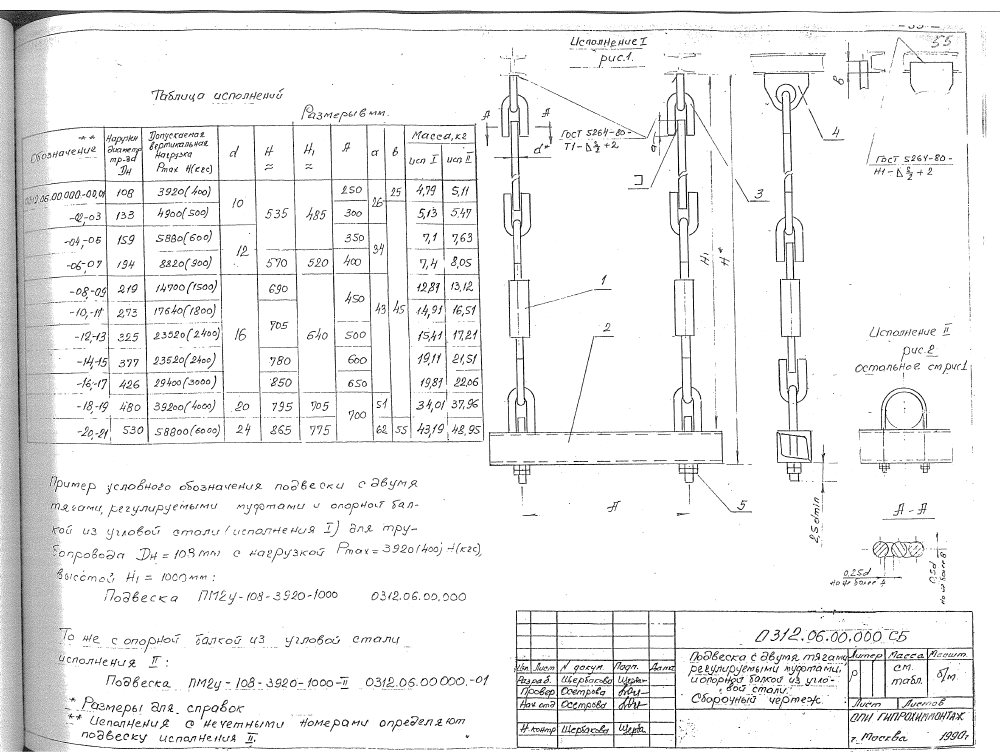

Подвеска с двумя тягами. СБ 0312.06.00.000
Описание изделия
ООО "Изополимет Плюс" изготавливает подвески с двумя тягами 0312.06.00.000 по каталогу №0312 для стальных трубопроводов на Ру до 10 МПа. Изделие применяется в двухтяговых подвесных узлах и выпускается в исполнениях 1 и 2. В таблице указаны 22 исполнения для Дн 108-530 мм. Допускаемая вертикальная нагрузка Pmax составляет 3920-58800 Н, d - 10-24 мм, H - 535-865 мм, H1 - 485-775 мм, A - 250-700 мм. Масса исполнения 1 - 4,79-43,19 кг, исполнения 2 - 5,11-48,95 кг.
| Обозначение | Дн | Допускаемая вертикальная нагрузка Pmax, Н(кгс) | d | H | H1 | A | a | b | Масса, кг | |
|---|---|---|---|---|---|---|---|---|---|---|
| Исп.1 | Исп.2 | |||||||||
| 0312.06.00.000 | 108 | 3920 (400) | 10 | 535 | 485 | 250 | 26 | 25 | 4,79 | 5,11 |
| 0312.06.00.000-01 | 108 | 3920 (400) | 10 | 535 | 485 | 250 | 26 | 25 | 4,79 | 5,11 |
| 0312.06.00.000-02 | 133 | 4900 (500) | 10 | 535 | 485 | 300 | 26 | 45 | 5,13 | 5,47 |
| 0312.06.00.000-03 | 133 | 4900 (500) | 10 | 535 | 485 | 300 | 26 | 45 | 5,13 | 5,47 |
| 0312.06.00.000-04 | 159 | 5880 (600) | 12 | 535 | 485 | 350 | 34 | 45 | 7,10 | 7,63 |
| 0312.06.00.000-05 | 159 | 5880 (600) | 12 | 535 | 485 | 350 | 34 | 45 | 7,10 | 7,63 |
| 0312.06.00.000-06 | 194 | 8820 (900) | 12 | 570 | 520 | 400 | 34 | 45 | 7,40 | 8,05 |
| 0312.06.00.000-07 | 194 | 8820 (900) | 12 | 570 | 520 | 400 | 34 | 45 | 7,40 | 8,05 |
| 0312.06.00.000-08 | 219 | 14700 (1500) | 16 | 690 | 640 | 450 | 43 | 45 | 12,87 | 13,12 |
| 0312.06.00.000-09 | 219 | 14700 (1500) | 16 | 690 | 640 | 450 | 43 | 45 | 12,87 | 13,12 |
| 0312.06.00.000-10 | 273 | 17640 (1800) | 16 | 705 | 640 | 450 | 43 | 45 | 14,91 | 16,51 |
| 0312.06.00.000-11 | 273 | 17640 (1800) | 16 | 705 | 640 | 450 | 43 | 45 | 14,91 | 16,51 |
| 0312.06.00.000-12 | 325 | 23520 (2400) | 16 | 705 | 640 | 500 | 43 | 45 | 15,41 | 17,21 |
| 0312.06.00.000-13 | 325 | 23520 (2400) | 16 | 705 | 640 | 500 | 43 | 45 | 15,41 | 17,21 |
| 0312.06.00.000-14 | 377 | 23520 (2400) | 16 | 780 | 640 | 600 | 43 | 45 | 19,11 | 21,51 |
| 0312.06.00.000-15 | 377 | 23520 (2400) | 16 | 780 | 640 | 600 | 43 | 45 | 19,11 | 21,51 |
| 0312.06.00.000-16 | 426 | 29400 (3000) | 16 | 850 | 640 | 650 | 43 | 45 | 19,81 | 22,06 |
| 0312.06.00.000-17 | 426 | 29400 (3000) | 16 | 850 | 640 | 650 | 43 | 45 | 19,81 | 22,06 |
| 0312.06.00.000-18 | 480 | 39200 (4000) | 20 | 795 | 705 | 700 | 51 | 45 | 34,01 | 37,96 |
| 0312.06.00.000-19 | 480 | 39200 (4000) | 20 | 795 | 705 | 700 | 51 | 45 | 34,01 | 37,96 |
| 0312.06.00.000-20 | 530 | 58800 (6000) | 24 | 865 | 775 | 700 | 62 | 55 | 43,19 | 48,95 |
| 0312.06.00.000-21 | 530 | 58800 (6000) | 24 | 865 | 775 | 700 | 62 | 55 | 43,19 | 48,95 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
