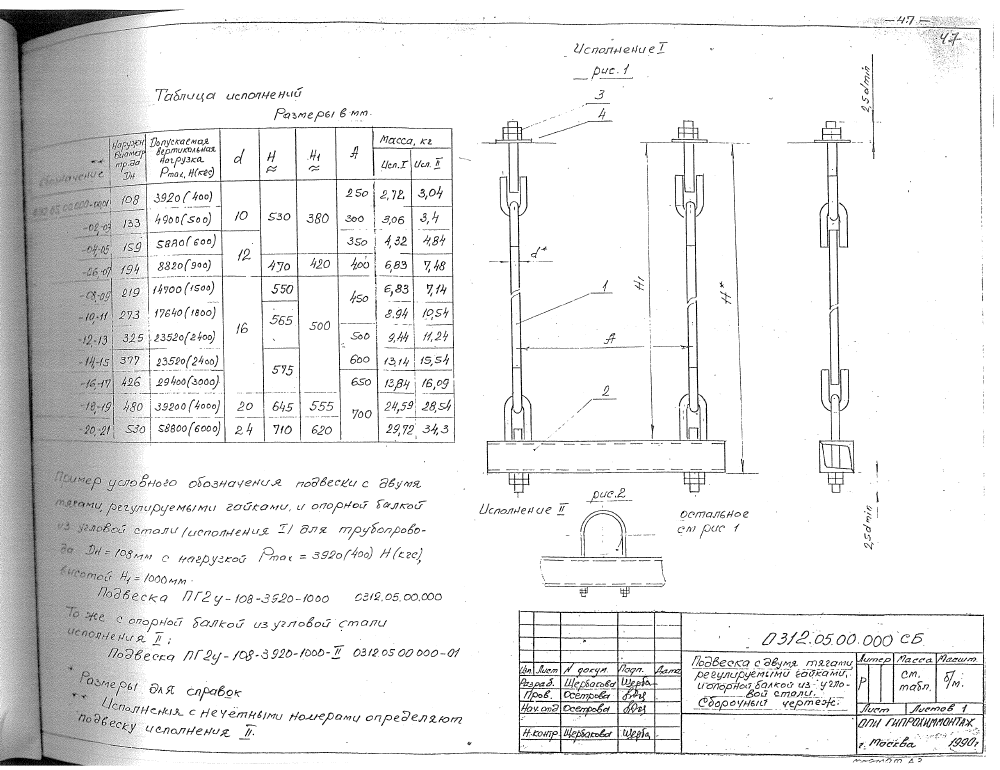

Подвеска с двумя тягами. СБ 0312.05.00.000
Описание изделия
ООО "Изополимет Плюс" изготавливает подвески с двумя тягами 0312.05.00.000 по каталогу №0312. Изделие применяется для стальных трубопроводов на Ру до 10 МПа и выпускается в исполнениях 1 и 2. В таблице указаны 22 исполнения для Дн 108-530 мм. Pmax составляет 3920-58800 Н, d - 10-24 мм, H - 470-710 мм, H1 - 380-620 мм, A - 250-700 мм. Масса исполнения 1 - 2,72-29,72 кг, исполнения 2 - 3,04-34,30 кг.
| Обозначение | Дн | Допускаемая вертикальная нагрузка Pmax, Н(кгс) | d | H | H1 | A | Масса, кг | |
|---|---|---|---|---|---|---|---|---|
| Исп.1 | Исп.2 | |||||||
| 0312.05.00.000 | 108 | 3920 (400) | 10 | 530 | 380 | 250 | 2,72 | 3,04 |
| 0312.05.00.000-01 | 108 | 3920 (400) | 10 | 530 | 380 | 250 | 2,72 | 3,04 |
| 0312.05.00.000-02 | 133 | 4900 (500) | 10 | 530 | 380 | 300 | 3,06 | 3,40 |
| 0312.05.00.000-03 | 133 | 4900 (500) | 10 | 530 | 380 | 300 | 3,06 | 3,40 |
| 0312.05.00.000-04 | 159 | 5880 (600) | 12 | 530 | 380 | 350 | 4,32 | 4,84 |
| 0312.05.00.000-05 | 159 | 5880 (600) | 12 | 530 | 380 | 350 | 4,32 | 4,84 |
| 0312.05.00.000-06 | 194 | 8820 (900) | 12 | 470 | 420 | 400 | 6,83 | 7,48 |
| 0312.05.00.000-07 | 194 | 8820 (900) | 12 | 470 | 420 | 400 | 6,83 | 7,48 |
| 0312.05.00.000-08 | 219 | 14700 (1500) | 16 | 550 | 500 | 450 | 6,83 | 7,14 |
| 0312.05.00.000-09 | 219 | 14700 (1500) | 16 | 550 | 500 | 450 | 6,83 | 7,14 |
| 0312.05.00.000-10 | 273 | 17640 (1800) | 16 | 565 | 500 | 450 | 2,94 | 10,54 |
| 0312.05.00.000-11 | 273 | 17640 (1800) | 16 | 565 | 500 | 450 | 2,94 | 10,54 |
| 0312.05.00.000-12 | 325 | 23520 (2400) | 16 | 565 | 500 | 500 | 9,44 | 11,24 |
| 0312.05.00.000-13 | 325 | 23520 (2400) | 16 | 565 | 500 | 500 | 9,44 | 11,24 |
| 0312.05.00.000-14 | 377 | 23520 (2400) | 16 | 575 | 500 | 600 | 13,14 | 15,54 |
| 0312.05.00.000-15 | 377 | 23520 (2400) | 16 | 575 | 500 | 600 | 13,14 | 15,54 |
| 0312.05.00.000-16 | 426 | 29400 (3000) | 16 | 575 | 500 | 650 | 13,84 | 16,09 |
| 0312.05.00.000-17 | 426 | 29400 (3000) | 16 | 575 | 500 | 650 | 13,84 | 16,09 |
| 0312.05.00.000-18 | 480 | 39200 (4000) | 20 | 645 | 555 | 700 | 24,59 | 28,54 |
| 0312.05.00.000-19 | 480 | 39200 (4000) | 20 | 645 | 555 | 700 | 24,59 | 28,54 |
| 0312.05.00.000-20 | 530 | 58800 (6000) | 24 | 710 | 620 | 700 | 29,72 | 34,30 |
| 0312.05.00.000-21 | 530 | 58800 (6000) | 24 | 710 | 620 | 700 | 29,72 | 34,30 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
