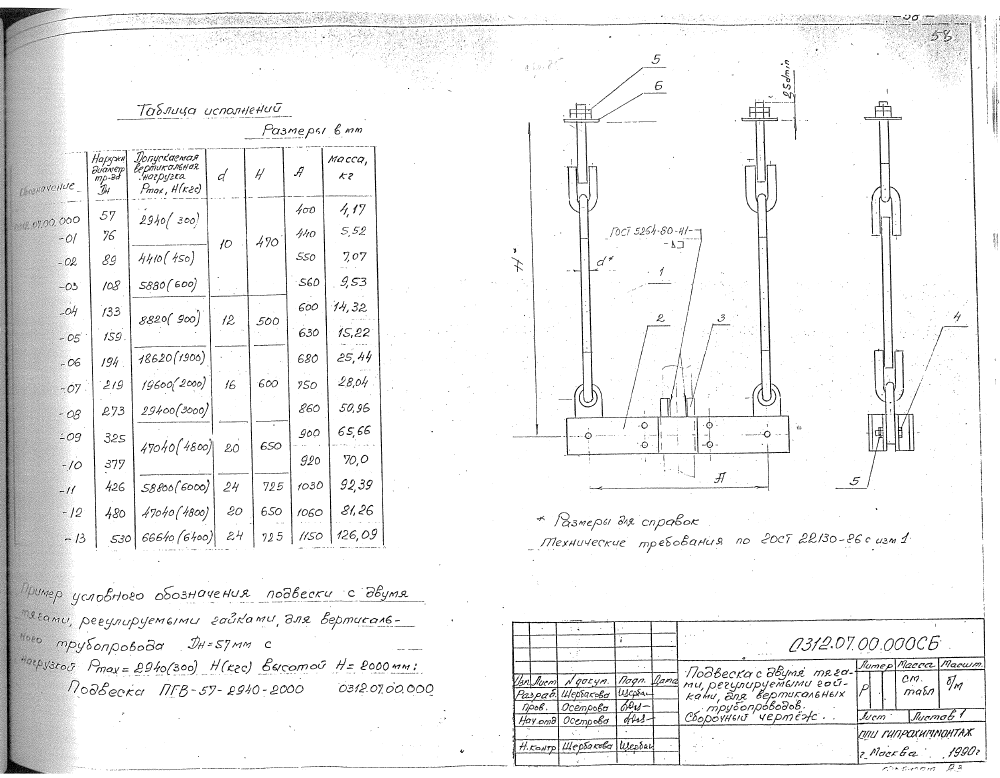

Подвеска с двумя тягами. СБ 0312.07.00.000

Name: 0312.07.00.000
Brand: Изополимет Плюс
Price: 10 BYN
Availability: InStock

Категория

Опоры трубопроводов

Серия

Каталог №0312: Детали стальных трубопроводов на Ру до 10 Мпа. Подвески

Базовая стоимость

от 10 руб

Заказать расчет стоимости

Описание изделия

ООО "Изополимет Плюс" изготавливает подвески с двумя тягами 0312.07.00.000 по каталогу №0312. Изделие применяется для стальных трубопроводов на Ру до 10 МПа, когда требуется подвесной узел с двумя тягами и увеличенным размером A. Таблица содержит 14 исполнений для Дн 57-530 мм. Pmax составляет 2940-66640 Н, d - 10-24 мм, H - 470-725 мм, A - 400-1150 мм. Масса подвесок находится в диапазоне от 4,17 до 126,09 кг.

Обозначение	Дн	Допускаемая вертикальная нагрузка Pmax, Н(кгс)	d	H	A	Масса, кг
0312.07.00.000	57	2940 (300)	10	470	400	4,17
0312.07.00.000-01	76	2940 (300)	10	470	440	5,52
0312.07.00.000-02	89	4410 (450)	10	470	550	7,07
0312.07.00.000-03	108	5880 (600)	10	470	560	9,53
0312.07.00.000-04	133	8820 (900)	12	500	600	14,32
0312.07.00.000-05	159	8820 (900)	12	500	630	15,22
0312.07.00.000-06	194	18620 (1900)	16	600	680	25,44
0312.07.00.000-07	219	19600 (2000)	16	600	750	28,04
0312.07.00.000-08	273	29400 (3000)	16	600	860	50,96
0312.07.00.000-09	325	47040 (4600)	20	650	900	65,66
0312.07.00.000-10	377	47040 (4800)	20	650	920	70,00
0312.07.00.000-11	426	58800 (6000)	24	725	1030	92,39
0312.07.00.000-12	480	47040 (4800)	20	650	1060	81,26
0312.07.00.000-13	530	66640 (6400)	24	725	1150	126,09
