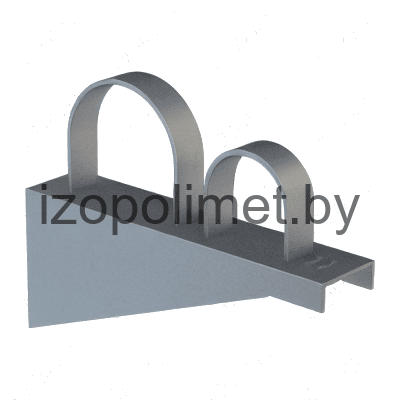

Опора А14Б 421.000
Категория
Опоры трубопроводов
Серия
Серия 3.900-9: Опорные конструкции и средства крепления трубопроводов
Базовая стоимость
от 10 руб
Описание изделия

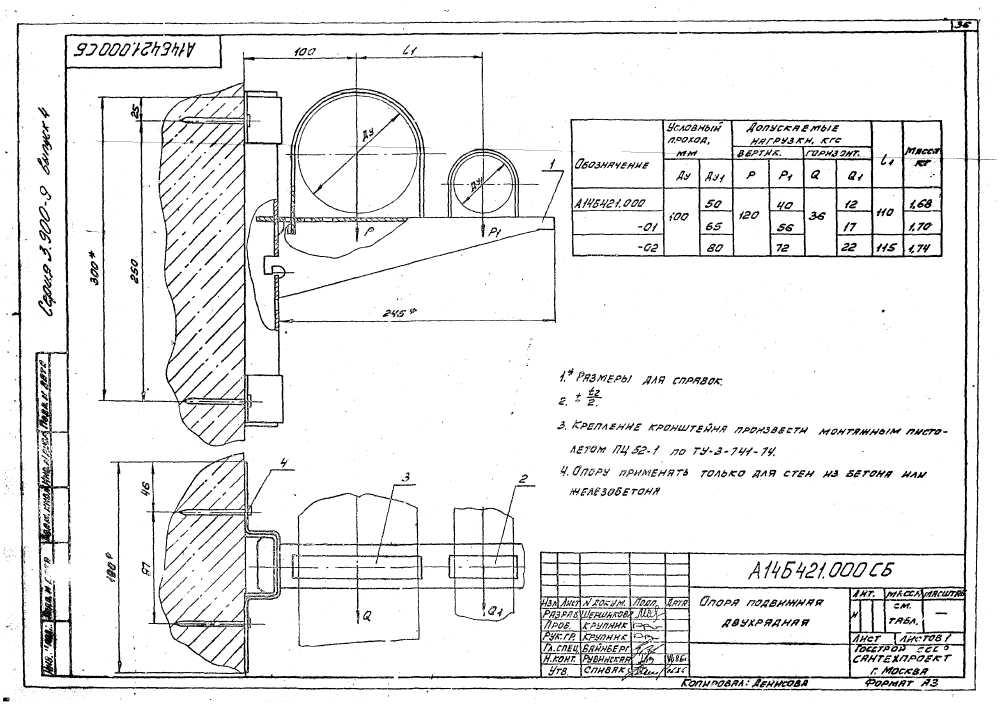

ООО "Изополимет Плюс" изготавливает опоры А14Б 421.000 серии 3.900-9 для опорных конструкций и средств крепления трубопроводов. Изделие применяется в узлах с основным условным проходом Ду 100 мм и присоединяемым Ду1 50-80 мм. В таблице указаны 3 исполнения. Размер L1 составляет 110-115 мм. Вертикальная нагрузка P для основного прохода - 120 кгс, P1 - 40-72 кгс; горизонтальные нагрузки Q и Q1 - 36 и 12-22 кгс. Масса опор - 1,68-1,74 кг.
| Обозначение | Условный проход, мм | L₁ | Допуск. нагрузки, кгс | Масса, кг | ||||
|---|---|---|---|---|---|---|---|---|
| Вертик. | Горизонт. | |||||||
| ДУ | ДУ₁ | Р | Р₁ | Q | Q₁ | |||
| А14Б 421.000 | 100 | 50 | 110 | 120 | 40 | 36 | 12 | 1,68 |
| А14Б 421.000-01 | 100 | 65 | 110 | 120 | 56 | 36 | 17 | 1,7 |
| А14Б 421.000-02 | 100 | 80 | 115 | 120 | 72 | 36 | 22 | 1,74 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
