Опора А14Б 422.000

Name: А14Б 422.000
Brand: Изополимет Плюс
Price: 10 BYN
Availability: InStock

Категория

Опоры трубопроводов

Серия

Серия 3.900-9: Опорные конструкции и средства крепления трубопроводов

Базовая стоимость

от 10 руб

Заказать расчет стоимости

Описание изделия

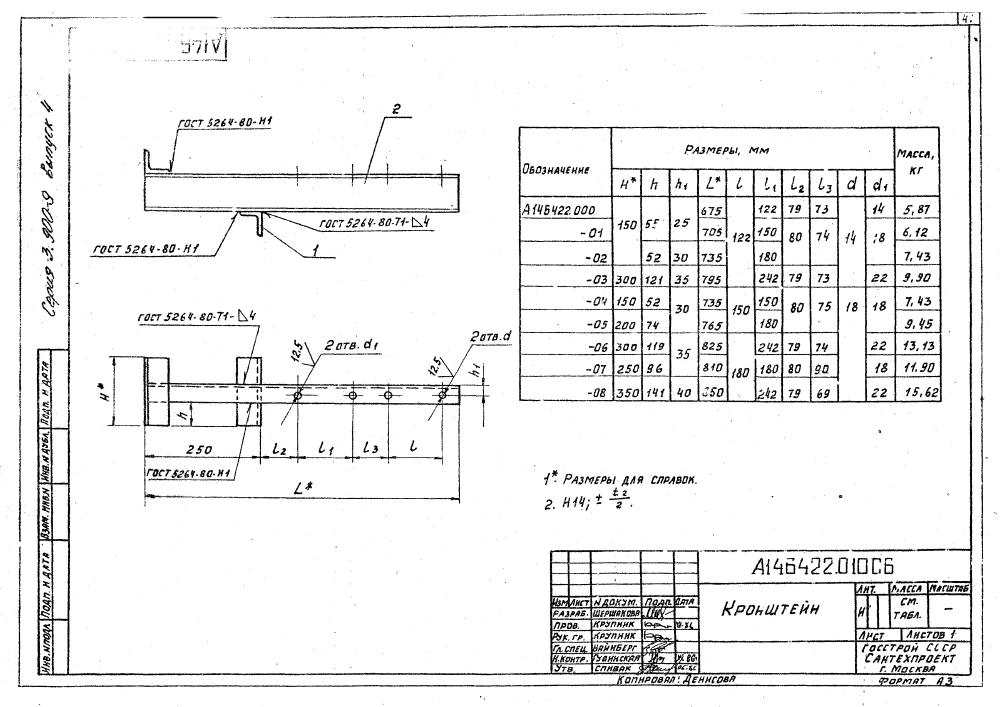

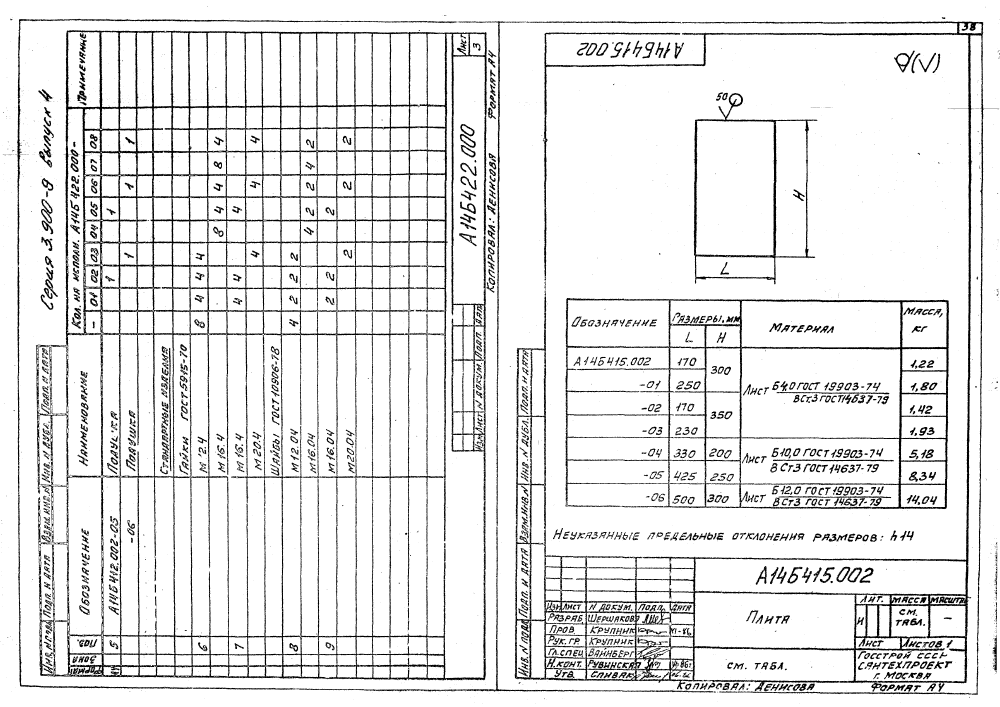

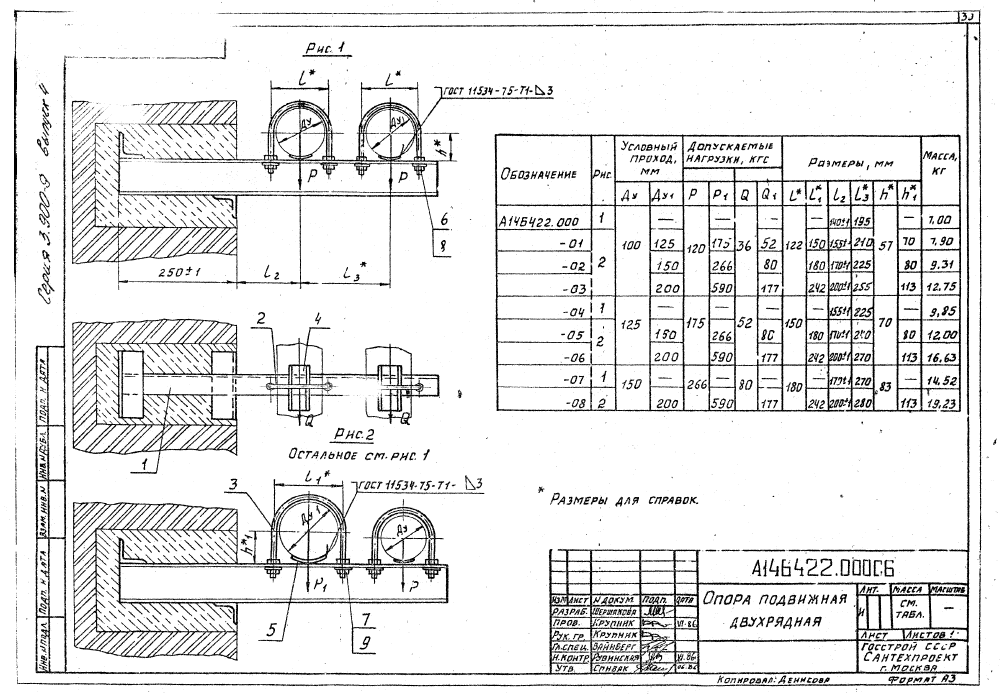

ООО "Изополимет Плюс" изготавливает опоры А14Б 422.000 серии 3.900-9 для узлов крепления трубопроводов. В таблице приведены 9 исполнений по рисункам 1 и 2, включая варианты для Ду 100-150 мм и Ду1 125-200 мм. Размер L составляет 122-180 мм, L1 - 150-242 мм, L3 - 195-280 мм, h - 57-83 мм, h1 - 70-113 мм. Допускаемые вертикальные нагрузки P и P1 указаны 120-266 и 175-590 кгс, горизонтальные Q и Q1 - 36-80 и 52-177 кгс. Масса - 7,0-19,23 кг.

Обозначение	Рис.	Условный проход, мм		Размеры, мм						Допуск. нагрузки, кгс				Масса, кг
		Условный проход, мм		Размеры, мм						Вертик.		Горизонт.
		ДУ	ДУ₁	L	L₁	L₂	L₃	h	h₁	Р	Р₁	Q	Q₁
А14Б 422.000	1	100	-	122	-	140±1	195	57	-	120	-	36	-	7
А14Б 422.000-01	2	100	125	122	150	155±1	210	57	70	120	175	36	52	7,9
А14Б 422.000-02	2	100	150	122	180	170±1	225	57	80	120	266	36	80	9,31
А14Б 422.000-03	2	100	200	122	242	200±1	255	57	113	120	590	36	177	12,75
А14Б 422.000-04	1	125	-	150	-	155±1	225	70	-	175	-	52	-	9,85
А14Б 422.000-05	2	125	150	150	180	170±1	240	70	80	175	266	52	80	12
А14Б 422.000-06	2	125	200	150	242	200±1	270	70	113	175	590	52	177	16,63
А14Б 422.000-07	1	150	-	180	-	170±1	270	83	-	266	-	80	-	14,52
А14Б 422.000-08	2	150	200	180	242	200±1	280	83	113	266	590	80	177	19,23
