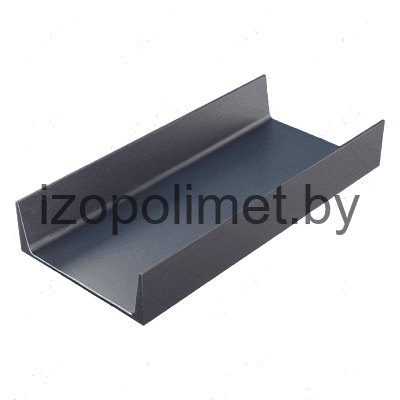

Опоры швеллерные скользящие и неподвижные Л8-147.000

Name: Л8-147.000
Brand: Изополимет Плюс
Price: 10 BYN
Availability: InStock

Категория

Опоры трубопроводов

Серия

Л8-138.000 - Л8-200.000: Опоры и подвески станционных трубопроводов

Базовая стоимость

от 10 руб

Заказать расчет стоимости

Описание изделия

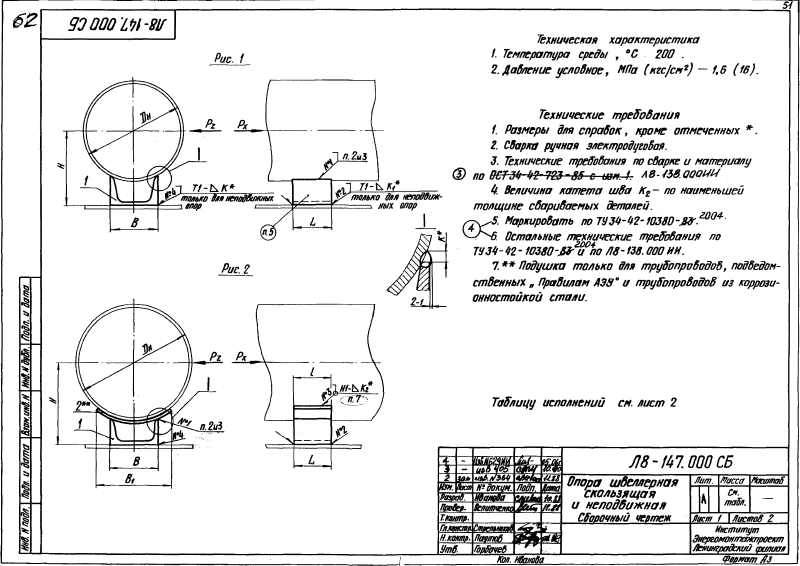

ООО "Изополимет Плюс" изготавливает швеллерные скользящие и неподвижные опоры Л8-147.000 серии Л8-138.000 - Л8-200.000. Изделие применяется в опорах станционных трубопроводов с выбором скользящего или неподвижного исполнения. Таблица содержит 39 исполнений для Dн 89-720 мм. Вертикальная нагрузка на скользящую опору составляет 200-7500 кгс, усилия неподвижной опоры Px - до 14000 кгс, Pz - до 1200 кгс. Масса по рисункам 1 и 2 - 0,70-9,54 и 1,00-27,10 кг.

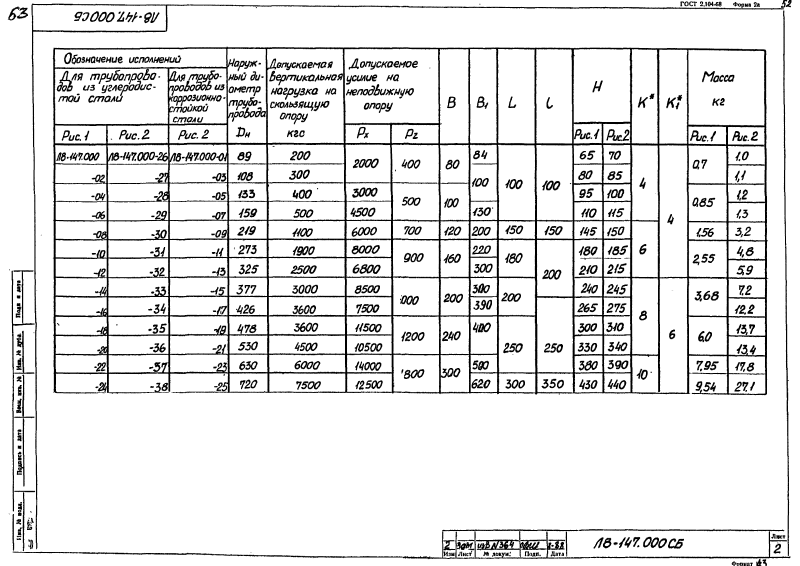

Обозначение	Dн	Допускаемая вертикальная нагрузка на скользящую опору, кгс	Допускаемое усилие на неподвижную опору		B	B1	L	j	H		K*	K1*	Масса, кг
Обозначение	Dн	Допускаемая вертикальная нагрузка на скользящую опору, кгс	Px	Pz	B	B1	L	j	Рис.1	Рис.2	K*	K1*	Рис.1	Рис.2
Л8-147.000	89	200	2000	400	80	84	100	100	65	70	4	4	0,70	1,00
Л8-147.000-01	89	200	2000	400	80	84	100	100	65	70	4	4	0,70	1,00
Л8-147.000-02	108	300	2000	400	80	100	100	100	80	85	4	4	0,70	1,10
Л8-147.000-03	108	300	2000	400	80	100	100	100	80	85	4	4	0,70	1,10
Л8-147.000-04	133	400	3000	500	100	100	100	100	95	100	4	4	0,85	1,20
Л8-147.000-05	133	400	3000	500	100	100	100	100	95	100	4	4	0,85	1,20
Л8-147.000-06	159	500	4500	500	100	130	100	100	110	115	4	4	0,85	1,30
Л8-147.000-07	159	500	4500	500	100	130	100	100	110	115	4	4	0,85	1,30
Л8-147.000-08	219	1100	6000	700	120	200	150	150	145	150	6	4	1,56	3,20
Л8-147.000-09	219	1100	6000	700	120	200	150	150	145	150	6	4	1,56	3,20
Л8-147.000-10	273	1900	8000	900	160	220	180	200	180	185	6	4	2,55	4,80
Л8-147.000-11	273	1900	8000	900	160	220	180	200	180	185	6	4	2,55	4,80
Л8-147.000-12	325	2500	6800	900	160	300	180	200	210	215	6	4	2,55	5,90
Л8-147.000-13	325	2500	6800	900	160	300	180	200	210	215	6	4	2,55	5,90
Л8-147.000-14	377	3000	8500	1000	200	300	200	200	240	245	8	6	3,68	7,20
Л8-147.000-15	377	3000	8500	1000	200	300	200	200	240	245	8	6	3,68	7,20
Л8-147.000-16	426	3600	7500	1000	200	390	200	250	265	275	8	6	3,68	12,20
Л8-147.000-17	426	3600	7500	1000	200	390	200	250	265	275	8	6	3,68	12,20
Л8-147.000-18	478	3600	11500	1200	240	400	250	250	300	310	8	6	6,00	13,70
Л8-147.000-19	478	3600	11500	1200	240	400	250	250	300	310	8	6	6,00	13,70
Л8-147.000-20	530	4500	10500	1200	240	400	250	250	330	340	8	6	6,00	13,40
Л8-147.000-21	530	4500	10500	1200	240	400	250	250	330	340	8	6	6,00	13,40
Л8-147.000-22	630	6000	14000	800	300	500	250	250	380	390	10	6	7,95	17,80
Л8-147.000-23	630	6000	14000	800	300	500	250	250	380	390	10	6	7,95	17,80
Л8-147.000-24	720	7500	12500	800	300	620	300	350	430	440	10	6	9,54	27,10
Л8-147.000-25	720	7500	12500	800	300	620	300	350	430	440	10	6	9,54	27,10
Л8-147.000-26	89	200	2000	400	80	84	100	100	65	70	4	4	0,70	1,00
Л8-147.000-27	108	300	2000	400	80	100	100	100	80	85	4	4	0,70	1,10
Л8-147.000-28	133	400	3000	500	100	100	100	100	95	100	4	4	0,85	1,20
Л8-147.000-29	159	500	4500	500	100	130	100	100	110	115	4	4	0,85	1,30
Л8-147.000-30	219	1100	6000	700	120	200	150	150	145	150	6	4	1,56	3,20
Л8-147.000-31	273	1900	8000	900	160	220	180	200	180	185	6	4	2,55	4,80
Л8-147.000-32	325	2500	6800	900	160	300	180	200	210	215	6	4	2,55	5,90
Л8-147.000-33	377	3000	8500	1000	200	300	200	200	240	245	8	6	3,68	7,20
Л8-147.000-34	426	3600	7500	1000	200	390	200	250	265	275	8	6	3,68	12,20
Л8-147.000-35	478	3600	11500	1200	240	400	250	250	300	310	8	6	6,00	13,70
Л8-147.000-36	530	4500	10500	1200	240	400	250	250	330	340	8	6	6,00	13,40
Л8-147.000-37	630	6000	14000	800	300	500	250	250	380	390	10	6	7,95	17,80
Л8-147.000-38	720	7500	12500	800	300	620	300	350	430	440	10	6	9,54	27,10
