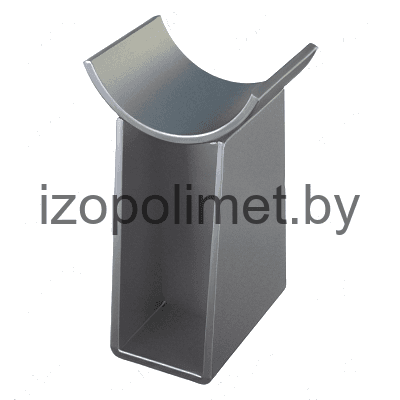

Опора приварная скользящая и неподвижная Л8-509.000
Описание изделия

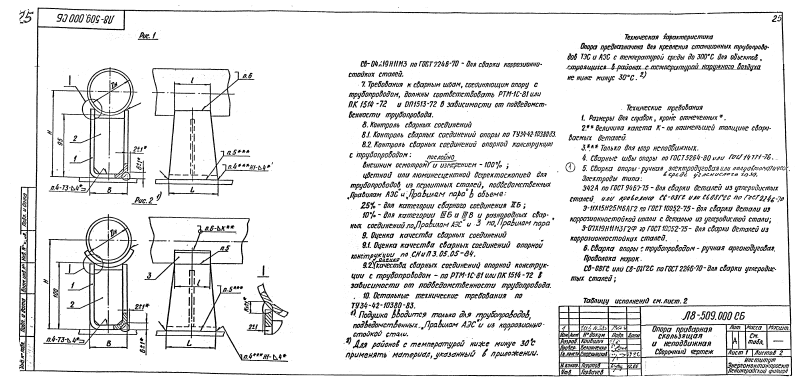

ООО "Изополимет Плюс" изготавливает скользящие и неподвижные опоры Л8-509.000 серии Л8-508.000 - Л8-524.000. Изделие применяется в трубопроводных узлах малых диаметров с выбором варианта по рисунку 1 или 2. Таблица содержит 12 исполнений для Dн 32-89 мм. Вертикальная нагрузка составляет 2,47-5,93 кН, осевая и боковая - 2,96-6,42 кН. Размеры H по рисункам указаны 100-142 мм и 112-146 мм. Масса - 0,65-1,15 кг.

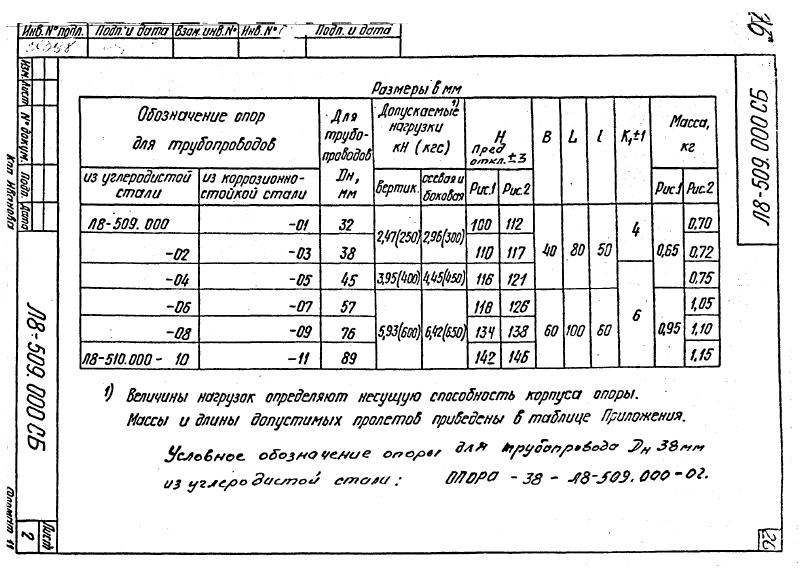

| Обозначение опоры | Dн | Допускаемые нагрузка кН (кгс) | H | B | L | l | K 1 | Масса, кг | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Вертик. | Осевая и боковая | Рис.1 | Рис.2 | Рис.1 | Рис.2 | ||||||
| Л8-509.000 | 32 | 2,47 (250) | 2,96 (300) | 100 | 112 | 40 | 80 | 50 | 4 | 0,65 | 0,70 |
| Л8-509.000-01 | 32 | 2,47 (250) | 2,96 (300) | 100 | 112 | 40 | 80 | 50 | 4 | 0,65 | 0,70 |
| Л8-509.000-02 | 38 | 2,47 (250) | 2,96 (300) | 110 | 117 | 40 | 80 | 50 | 4 | 0,65 | 0,72 |
| Л8-509.000-03 | 38 | 2,47 (250) | 2,96 (300) | 110 | 117 | 40 | 80 | 50 | 4 | 0,65 | 0,72 |
| Л8-509.000-04 | 45 | 3,95 (400) | 4,45 (450) | 116 | 121 | 40 | 80 | 50 | 6 | 0,65 | 0,75 |
| Л8-509.000-05 | 45 | 3,95 (400) | 4,45 (450) | 116 | 121 | 40 | 80 | 50 | 6 | 0,65 | 0,75 |
| Л8-509.000-06 | 57 | 5,93 (600) | 6,42 (650) | 118 | 126 | 60 | 100 | 60 | 6 | 0,95 | 1,05 |
| Л8-509.000-07 | 57 | 5,93 (600) | 6,42 (650) | 118 | 126 | 60 | 100 | 60 | 6 | 0,95 | 1,05 |
| Л8-509.000-08 | 76 | 5,93 (600) | 6,42 (650) | 134 | 138 | 60 | 100 | 60 | 6 | 0,95 | 1,10 |
| Л8-509.000-09 | 76 | 5,93 (600) | 6,42 (650) | 134 | 138 | 60 | 100 | 60 | 6 | 0,95 | 1,10 |
| Л8-509.000-10 | 89 | 5,93 (600) | 6,42 (650) | 142 | 146 | 60 | 100 | 60 | 6 | 0,95 | 1,15 |
| Л8-509.000-11 | 89 | 5,93 (600) | 6,42 (650) | 142 | 146 | 60 | 100 | 60 | 6 | 0,95 | 1,15 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
