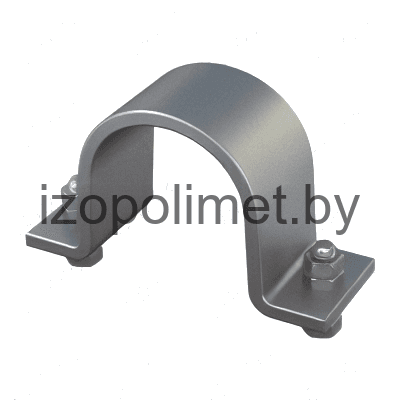

Опора скользящая без изоляции Л8-513.000
Описание изделия
ООО "Изополимет Плюс" изготавливает скользящие опоры без изоляции Л8-513.000. Изделие применяется в трубопроводных узлах малых диаметров, где требуется простое скользящее опирание. В таблице указаны 16 исполнений для Dн от 16-18 до 89 мм. Допускаемая нагрузка составляет 0,69-2,47 кН, размер A - 45-130 мм, B - 65-160 мм, L - 30-50 мм. Для крепления указаны резьбы M6-8g - M10-8g, масса изделий - 0,104-0,804 кг.

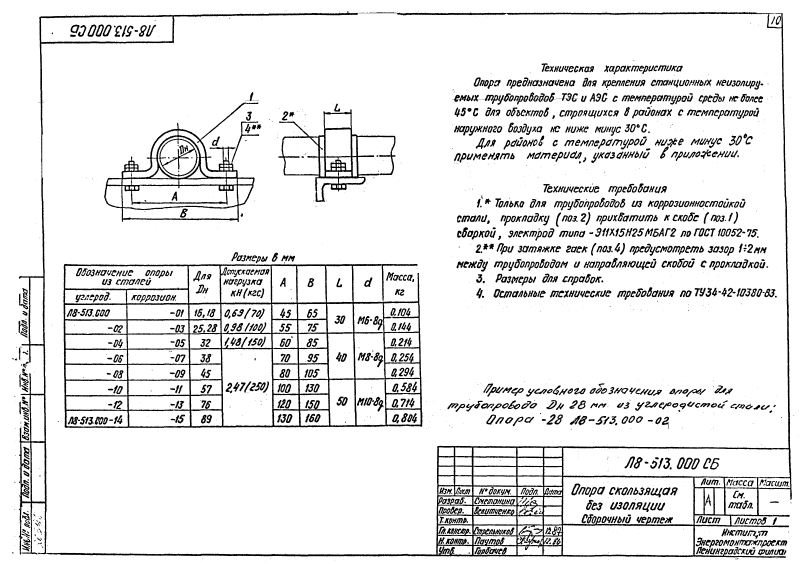

| Обозначение опоры | Dн | Допускаемая нагрузка, кН (кгс) | A | B | L | d | Масса, кг |
|---|---|---|---|---|---|---|---|
| Л8-513.000 | 16, 18 | 0,69 (70) | 45 | 65 | 30 | M6-8g | 0,104 |
| Л8-513.000-01 | 16, 18 | 0,69 (70) | 45 | 65 | 30 | M6-8g | 0,104 |
| Л8-513.000-02 | 25, 28 | 0,98 (100) | 55 | 75 | 30 | M6-8g | 0,144 |
| Л8-513.000-03 | 25, 28 | 0,98 (100) | 55 | 75 | 30 | M6-8g | 0,144 |
| Л8-513.000-04 | 32 | 1,48 (150) | 60 | 85 | 40 | M8-8g | 0,214 |
| Л8-513.000-05 | 32 | 1,48 (150) | 60 | 85 | 40 | M8-8g | 0,214 |
| Л8-513.000-06 | 38 | 2,47 (250) | 70 | 95 | 40 | M8-8g | 0,254 |
| Л8-513.000-07 | 38 | 2,47 (250) | 70 | 95 | 40 | M8-8g | 0,254 |
| Л8-513.000-08 | 45 | 2,47 (250) | 80 | 105 | 40 | M8-8g | 0,294 |
| Л8-513.000-09 | 45 | 2,47 (250) | 80 | 105 | 40 | M8-8g | 0,294 |
| Л8-513.000-10 | 57 | 2,47 (250) | 100 | 130 | 50 | M10-8g | 0,584 |
| Л8-513.000-11 | 57 | 2,47 (250) | 100 | 130 | 50 | M10-8g | 0,584 |
| Л8-513.000-12 | 76 | 2,47 (250) | 120 | 150 | 50 | M10-8g | 0,714 |
| Л8-513.000-13 | 76 | 2,47 (250) | 120 | 150 | 50 | M10-8g | 0,714 |
| Л8-513.000-14 | 89 | 2,47 (250) | 130 | 160 | 50 | M10-8g | 0,804 |
| Л8-513.000-15 | 89 | 2,47 (250) | 130 | 160 | 50 | M10-8g | 0,804 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
