Опора без изоляции с направляющим хомутом Л8-510.000
Описание изделия

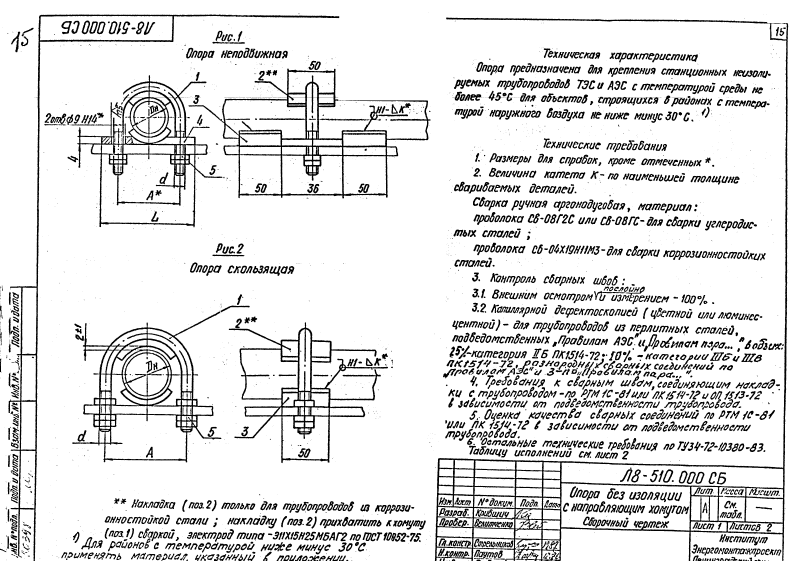

ООО "Изополимет Плюс" изготавливает опоры без изоляции с направляющим хомутом Л8-510.000. Изделие относится к серии Л8-508.000 - Л8-524.000 и применяется для направленного опирания трубопроводов малых диаметров. В таблице приведены исполнения по рисункам 1 и 2 для Dн 25-45 мм. Вертикальная нагрузка составляет 0,98-2,47 кН, осевая и боковая указана 1,0 кН. Размер A - 42-62 мм, L - 60-90 мм, d - 6-8 мм. Масса для углеродистого и коррозионного исполнения - до 0,38 и 0,45 кг.

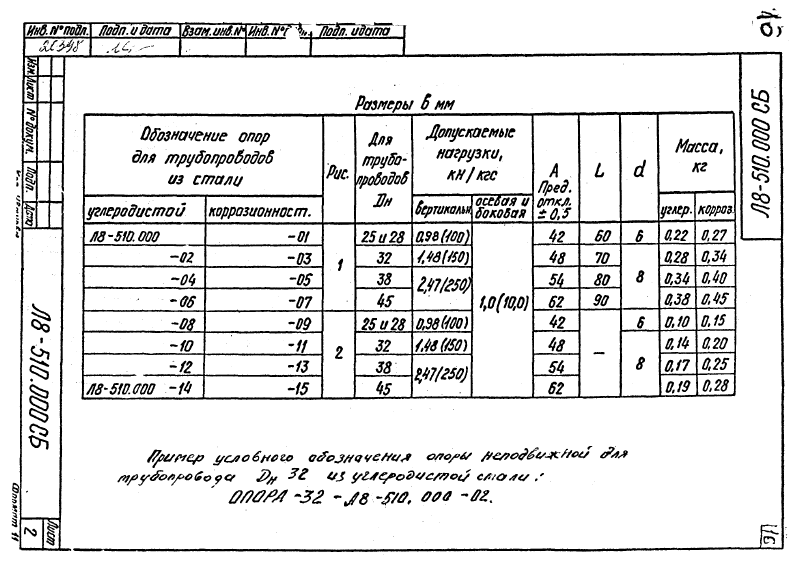

| Обозначение опоры | Рис. | Dн | Допускаемые нагрузка, кН (кгс) | A | L | d | Масса, кг | ||
|---|---|---|---|---|---|---|---|---|---|
| Вертик. | Осевая и боковая | углер. | корроз. | ||||||
| Л8-510.000 | 1 | 25; 28 | 0,98 (100) | 1,0 (10,0) | 42 | 60 | 6 | 0,22 | 0,27 |
| Л8-510.000-01 | 1 | 25; 28 | 0,98 (100) | 1,0 (10,0) | 42 | 60 | 6 | 0,22 | 0,27 |
| Л8-510.000-02 | 1 | 32 | 1,48 (150) | 1,0 (10,0) | 48 | 70 | 8 | 0,28 | 0,34 |
| Л8-510.000-03 | 1 | 32 | 1,48 (150) | 1,0 (10,0) | 48 | 70 | 8 | 0,28 | 0,34 |
| Л8-510.000-04 | 1 | 38 | 2,47 (250) | 1,0 (10,0) | 54 | 80 | 8 | 0,34 | 0,40 |
| Л8-510.000-05 | 1 | 38 | 2,47 (250) | 1,0 (10,0) | 54 | 80 | 8 | 0,34 | 0,40 |
| Л8-510.000-06 | 1 | 45 | 2,47 (250) | 1,0 (10,0) | 62 | 90 | 8 | 0,38 | 0,45 |
| Л8-510.000-07 | 1 | 45 | 2,47 (250) | 1,0 (10,0) | 62 | 90 | 8 | 0,38 | 0,45 |
| Л8-510.000-08 | 2 | 25; 28 | 0,98 (100) | 1,0 (10,0) | 42 | - | 6 | 0,10 | 0,15 |
| Л8-510.000-09 | 2 | 25; 28 | 0,98 (100) | 1,0 (10,0) | 42 | - | 6 | 0,10 | 0,15 |
| Л8-510.000-10 | 2 | 32 | 1,48 (150) | 1,0 (10,0) | 48 | - | 8 | 0,14 | 0,20 |
| Л8-510.000-11 | 2 | 32 | 1,48 (150) | 1,0 (10,0) | 48 | - | 8 | 0,14 | 0,20 |
| Л8-510.000-12 | 2 | 38 | 2,47 (250) | 1,0 (10,0) | 54 | - | 8 | 0,17 | 0,25 |
| Л8-510.000-13 | 2 | 38 | 2,47 (250) | 1,0 (10,0) | 54 | - | 8 | 0,17 | 0,25 |
| Л8-510.000-14 | 2 | 45 | 2,47 (250) | 1,0 (10,0) | 62 | - | 8 | 0,19 | 0,28 |
| Л8-510.000-15 | 2 | 45 | 2,47 (250) | 1,0 (10,0) | 62 | - | 8 | 0,19 | 0,28 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
