Опора скользящая бескорпусная Л8-515.000

Name: Л8-515.000
Brand: Изополимет Плюс
Price: 10 BYN
Availability: InStock

Категория

Опоры трубопроводов

Серия

Л8-508.000 - Л8-524.000: Опоры и подвески трубопроводов

Базовая стоимость

от 10 руб

Заказать расчет стоимости

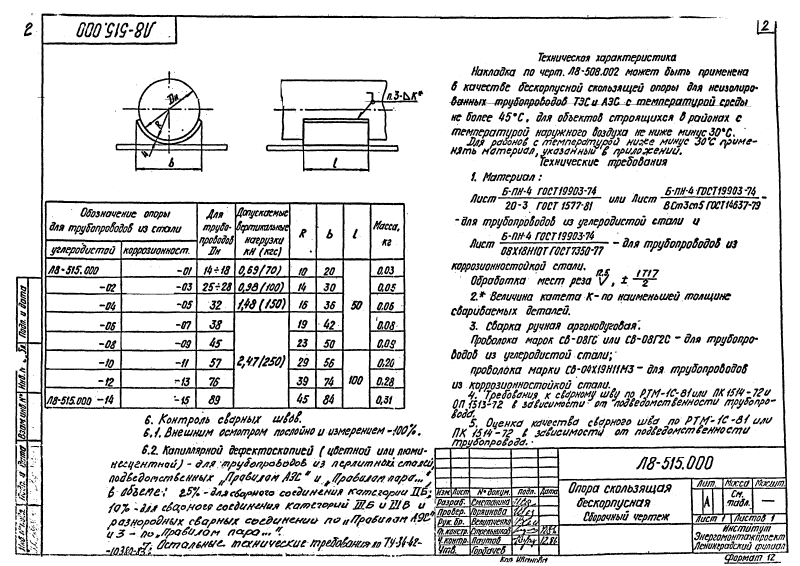

Описание изделия

ООО "Изополимет Плюс" изготавливает бескорпусные скользящие опоры Л8-515.000 серии Л8-508.000 - Л8-524.000. Изделие применяется для простого опирания трубопроводов малых диаметров без корпусной части. В таблице приведены 16 исполнений для Dн от 14-18 до 89 мм. Допускаемая вертикальная нагрузка составляет 0,69-2,47 кН, размер R - 10-45 мм, b - 20-84 мм, l - 50-100 мм. Масса изделия находится в диапазоне от 0,03 до 0,31 кг.

Обозначение опоры	Dн	Допускаемая вертикальная нагрузка, кН (кгс)	R	b	l	Масса, кг
Л8-515.000	14-18	0,69 (70)	10	20	50	0,03
Л8-515.000-01	14-18	0,69 (70)	10	20	50	0,03
Л8-515.000-02	25-28	0,98 (100)	14	30	50	0,05
Л8-515.000-03	25-28	0,98 (100)	14	30	50	0,05
Л8-515.000-04	32	1,48 (150)	16	36	50	0,06
Л8-515.000-05	32	1,48 (150)	16	36	50	0,06
Л8-515.000-06	38	2,47 (250)	19	42	50	0,08
Л8-515.000-07	38	2,47 (250)	19	42	50	0,08
Л8-515.000-08	45	2,47 (250)	23	50	50	0,09
Л8-515.000-09	45	2,47 (250)	23	50	50	0,09
Л8-515.000-10	57	2,47 (250)	29	56	100	0,20
Л8-515.000-11	57	2,47 (250)	29	56	100	0,20
Л8-515.000-12	76	2,47 (250)	39	74	100	0,28
Л8-515.000-13	76	2,47 (250)	39	74	100	0,28
Л8-515.000-14	89	2,47 (250)	45	84	100	0,31
Л8-515.000-15	89	2,47 (250)	45	84	100	0,31
