Подвески жесткие Л8-522.000
Описание изделия

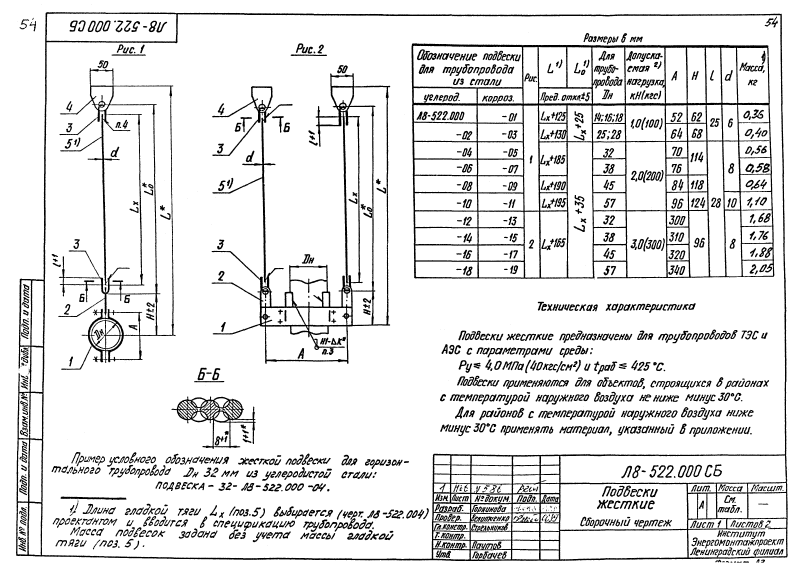

ООО "Изополимет Плюс" изготавливает жесткие подвески Л8-522.000. Изделия применяются в составе опор и подвесок трубопроводов серии Л8-508.000 - Л8-524.000 для малых диаметров. В таблице приведены 20 исполнений по рисункам 1 и 2 для Dн от 14-18 до 57 мм. Длина задается формулами Lx+125 - Lx+165 и Lx+25 - Lx+35. Допускаемая нагрузка составляет 1,0-3,0 кН, A - 52-340 мм, H - 62-124 мм, d - 6-10 мм. Масса - 0,36-2,05 кг.
| Обозначение подвесок | Рис. | L | L0 | Dн | Допускаемая нагрузка, кН (кгс) | A | H | l | d | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|
| Л8-522.000 | 1 | Lx+125 | Lx+25 | 14; 16; 18 | 1,0 (100) | 52 | 62 | 25 | 6 | 0,36 |
| Л8-522.000-01 | 1 | Lx+125 | Lx+25 | 14; 16; 18 | 1,0 (100) | 52 | 62 | 25 | 6 | 0,36 |
| Л8-522.000-02 | 1 | Lx+130 | Lx+25 | 25; 28 | 1,0 (100) | 64 | 68 | 25 | 6 | 0,40 |
| Л8-522.000-03 | 1 | Lx+130 | Lx+25 | 25; 28 | 1,0 (100) | 64 | 68 | 25 | 6 | 0,40 |
| Л8-522.000-04 | 1 | Lx+185 | Lx+35 | 32 | 2,0 (200) | 70 | 114 | 28 | 8 | 0,56 |
| Л8-522.000-05 | 1 | Lx+185 | Lx+35 | 32 | 2,0 (200) | 70 | 114 | 28 | 8 | 0,56 |
| Л8-522.000-06 | 1 | Lx+185 | Lx+35 | 38 | 2,0 (200) | 76 | 114 | 28 | 8 | 0,58 |
| Л8-522.000-07 | 1 | Lx+185 | Lx+35 | 38 | 2,0 (200) | 76 | 114 | 28 | 8 | 0,58 |
| Л8-522.000-08 | 1 | Lx+190 | Lx+35 | 45 | 2,0 (200) | 84 | 118 | 28 | 8 | 0,64 |
| Л8-522.000-09 | 1 | Lx+190 | Lx+35 | 45 | 2,0 (200) | 84 | 118 | 28 | 8 | 0,64 |
| Л8-522.000-10 | 1 | Lx+195 | Lx+35 | 57 | 2,0 (200) | 96 | 124 | 28 | 10 | 1,10 |
| Л8-522.000-11 | 1 | Lx+195 | Lx+35 | 57 | 2,0 (200) | 96 | 124 | 28 | 10 | 1,10 |
| Л8-522.000-12 | 2 | Lx+165 | Lx+35 | 32 | 3,0 (300) | 300 | 96 | 28 | 8 | 1,68 |
| Л8-522.000-13 | 2 | Lx+165 | Lx+35 | 32 | 3,0 (300) | 300 | 96 | 28 | 8 | 1,68 |
| Л8-522.000-14 | 2 | Lx+165 | Lx+35 | 38 | 3,0 (300) | 310 | 96 | 28 | 8 | 1,76 |
| Л8-522.000-15 | 2 | Lx+165 | Lx+35 | 38 | 3,0 (300) | 310 | 96 | 28 | 8 | 1,76 |
| Л8-522.000-16 | 2 | Lx+165 | Lx+35 | 45 | 3,0 (300) | 320 | 96 | 28 | 8 | 1,88 |
| Л8-522.000-17 | 2 | Lx+165 | Lx+35 | 45 | 3,0 (300) | 320 | 96 | 28 | 8 | 1,88 |
| Л8-522.000-18 | 2 | Lx+165 | Lx+35 | 57 | 3,0 (300) | 340 | 96 | 28 | 8 | 2,05 |
| Л8-522.000-19 | 2 | Lx+165 | Lx+35 | 57 | 3,0 (300) | 340 | 96 | 28 | 8 | 2,05 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
