Хомут для горизонтальных трубопроводов Л8-518.000

Name: Л8-518.000
Brand: Изополимет Плюс
Price: 10 BYN
Availability: InStock

Категория

Опоры трубопроводов

Серия

Л8-508.000 - Л8-524.000: Опоры и подвески трубопроводов

Базовая стоимость

от 10 руб

Заказать расчет стоимости

Описание изделия

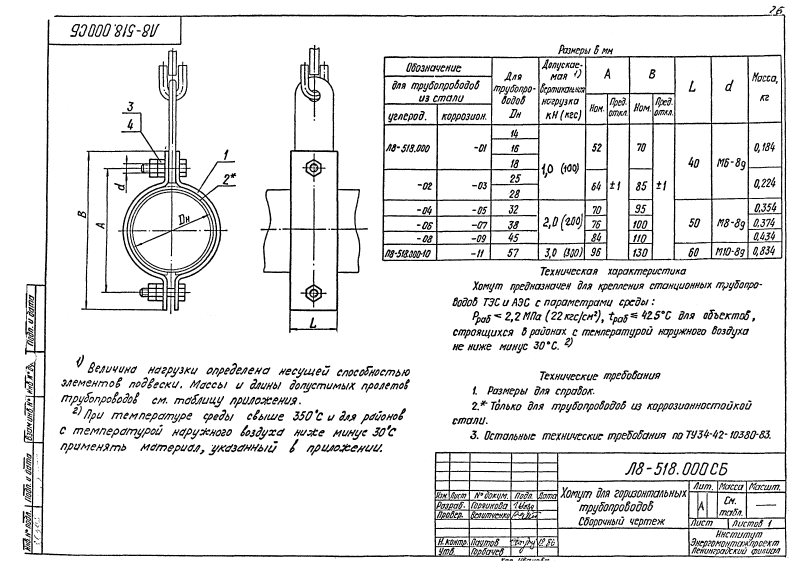

ООО "Изополимет Плюс" изготавливает хомуты для горизонтальных трубопроводов Л8-518.000. Изделие применяется в составе опор и подвесок серии Л8-508.000 - Л8-524.000. В таблице приведены 12 исполнений для Dн от 14-18 до 57 мм. Допускаемая вертикальная нагрузка составляет 1,0-3,0 кН, размер A - 52-96 мм, B - 70-130 мм, L - 40-60 мм. Для крепления указаны резьбы M6-8g - M10-8g. Масса хомутов находится в диапазоне 0,184-1,184 кг.

Обозначение хомутов	Dн	Допускаемая вертикальная нагрузка, кН (кгс)	A	B	L	d	Масса, кг
Л8-518.000	14, 16, 18	1,0 (100)	52	70	40	M6-8g	1,184
Л8-518.000-01	14, 16, 18	1,0 (100)	52	70	40	M6-8g	0,184
Л8-518.000-02	25, 28	1,0 (100)	64	85	40	M6-8g	0,224
Л8-518.000-03	25, 28	1,0 (100)	64	85	40	M6-8g	0,224
Л8-518.000-04	32	2,0 (200)	70	95	50	M8-8g	0,354
Л8-518.000-05	32	2,0 (200)	70	95	50	M8-8g	0,354
Л8-518.000-06	38	2,0 (200)	76	100	50	M8-8g	0,374
Л8-518.000-07	38	2,0 (200)	76	100	50	M8-8g	0,374
Л8-518.000-08	45	2,0 (200)	84	110	50	M8-8g	0,434
Л8-518.000-09	45	2,0 (200)	84	110	50	M8-8g	0,434
Л8-518.000-10	57	3,0 (300)	96	130	60	M10-8g	0,834
Л8-518.000-11	57	3,0 (300)	96	130	60	M10-8g	0,834
