Блок пружинный для подвесок трубопроводов АЭС и ТЭЦ ОСТ 108.275.58-80
Описание изделия
ООО "Изополимет Плюс" изготавливает пружинные блоки ОСТ 108.275.58-80 для пружинных подвесок трубопроводов АЭС и ТЭЦ. Изделие относится к серии ОСТ 108.275.24-80 - ОСТ 108.764.01-80 и применяется как пружинный элемент подвески. В таблице указаны исполнения 01-12. Сила пружины при рабочей деформации составляет 1,26-58,45 кН, допускаемая сила — 4,41-78,45 кН. Ширина блока находится в диапазоне 120-250 мм, высота — 230-645 мм, масса — от 5,50 до 80,20 кг.

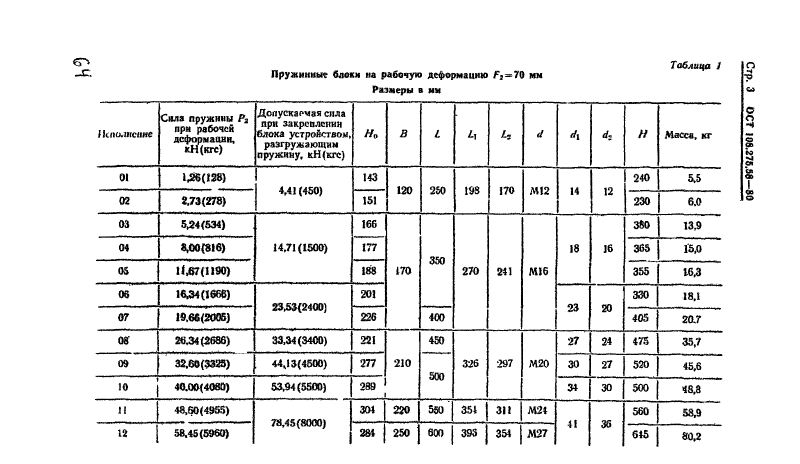

| Исполнение | Сила пружины при рабочей деформации кН (кгс) | Допускаемая сила кН, (кгс) | Ширина, мм | Высота, мм | Масса, кг |
|---|---|---|---|---|---|
| 01 ОСТ108.275.58-80 | 1,26 (128) | 4,41 (450) | 120,00 | 240,00 | 5,50 |
| 02 ОСТ108.275.58-80 | 2,73 (278) | 4,41 (450) | 120,00 | 230,00 | 6,00 |
| 03 ОСТ108.275.58-80 | 5,24 (534) | 14,71 (1500) | 170,00 | 380,00 | 13,90 |
| 04 ОСТ108.275.58-80 | 8,00 (816) | 14,71 (1500) | 170,00 | 365,00 | 15,00 |
| 05 ОСТ108.275.58-80 | 11,67 (1190) | 14,71 (1500) | 170,00 | 355,00 | 16,30 |
| 06 ОСТ108.275.58-80 | 16,34 (1666) | 23,53 (2400) | 170,00 | 330,00 | 18,10 |
| 07 ОСТ108.275.58-80 | 19,66 (2005) | 23,53 (2400) | 170,00 | 405,00 | 20,70 |
| 08 ОСТ108.275.58-80 | 26,34 (2686) | 33,34 (3400) | 210,00 | 475,00 | 35,70 |
| 09 ОСТ108.275.58-80 | 32,60 (3325) | 44,13 (4500) | 210,00 | 520,00 | 45,60 |
| 10 ОСТ108.275.58-80 | 40,00 (4080) | 53,94 (5500) | 210,00 | 500,00 | 48,80 |
| 11 ОСТ108.275.58-80 | 48,60 (4955) | 78,45 (8000) | 220,00 | 560,00 | 58,90 |
| 12 ОСТ108.275.58-80 | 58,45 (5960) | 78,45 (8000) | 250,00 | 645,00 | 80,20 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
