Блок хомутовый для подвесок трубопроводов АЭС ОСТ 108.275.57-80
Описание изделия

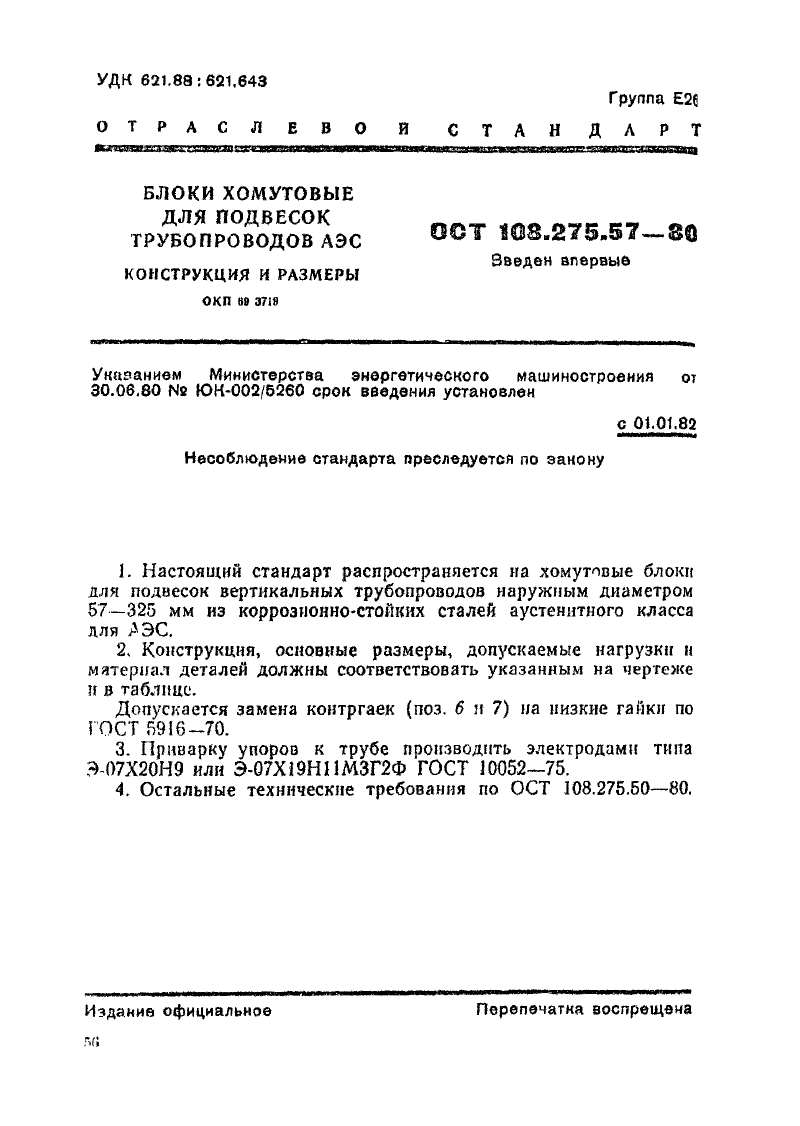

ООО "Изополимет Плюс" изготавливает хомутовые блоки ОСТ 108.275.57-80 для подвесок вертикальных трубопроводов АЭС. Изделие применяется для наружных диаметров Dн 57-325 мм из коррозионно-стойких сталей аустенитного класса, как указано в исходных данных. В таблице приведены исполнения 01-10. Допускаемая нагрузка составляет от 9,45 до 93,50 кН, расстояние между шпильками — 530-990 мм, ширина — 80-200 мм, длина — 590-1070 мм. Масса изделия — от 5,77 до 70,30 кг.

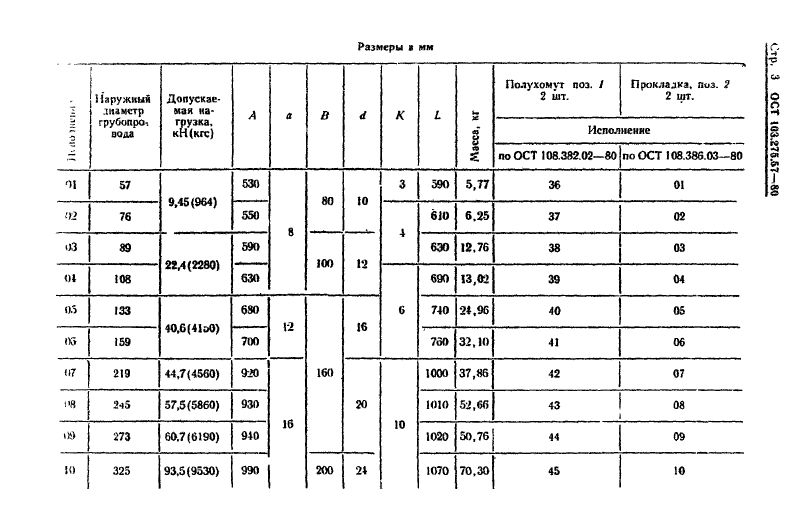

| Исполнение | Дн | Допускаемая нагрузка, кН (кгс) | Расстояние между шпильками, мм | Ширина, мм | Длина, мм | Масса, кг |
|---|---|---|---|---|---|---|
| 01 ОСТ108.275.57-80 | 57 | 9,45 (964) | 530,00 | 80,00 | 590,00 | 5,77 |
| 02 ОСТ108.275.57-80 | 76 | 9,45 (964) | 550,00 | 80,00 | 610,00 | 6,25 |
| 03 ОСТ108.275.57-80 | 89 | 22,40 (2280) | 590,00 | 100,00 | 630,00 | 12,76 |
| 04 ОСТ108.275.57-80 | 108 | 22,40 (2280) | 630,00 | 100,00 | 690,00 | 13,02 |
| 05 ОСТ108.275.57-80 | 133 | 40,60 (4150) | 680,00 | 160,00 | 740,00 | 24,96 |
| 06 ОСТ108.275.57-80 | 159 | 40,60 (4150) | 700,00 | 160,00 | 760,00 | 32,10 |
| 07 ОСТ108.275.57-80 | 219 | 44,70 (4560) | 920,00 | 160,00 | 1000,00 | 37,86 |
| 08 ОСТ108.275.57-80 | 245 | 57,50 (5860) | 930,00 | 160,00 | 1010,00 | 52,66 |
| 09 ОСТ108.275.57-80 | 273 | 60,70 (6190) | 940,00 | 160,00 | 1020,00 | 50,76 |
| 10 ОСТ108.275.57-80 | 325 | 93,50 (9530) | 990,00 | 200,00 | 1070,00 | 70,30 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
