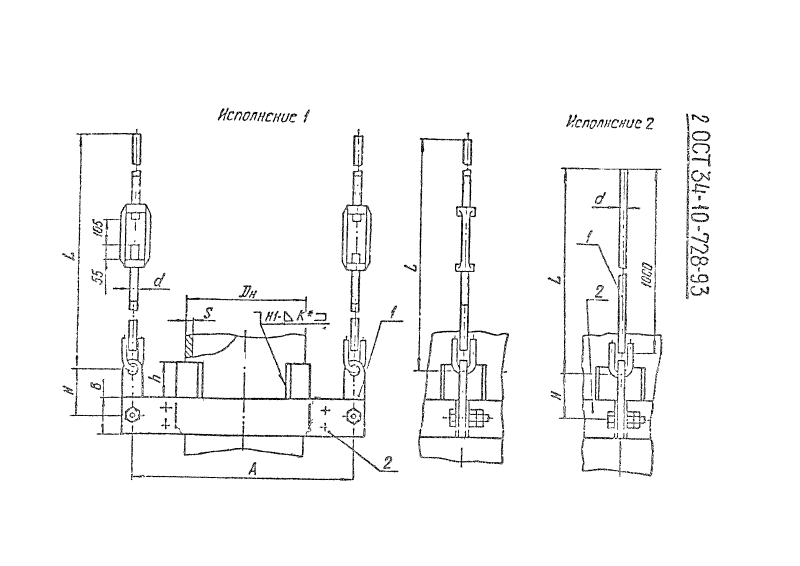

Блок подвески хомутовый для вертикальных трубопроводов ОСТ 34-10-728-93

Категория
Опоры трубопроводов
Серия
ОСТ 34.10.610-93 - 34.10.745-93
Базовая стоимость
от 10 руб
Заказать расчет стоимости

Описание изделия

ООО "Изополимет Плюс" изготавливает хомутовые блоки подвески ОСТ 34-10-728-93 для вертикальных трубопроводов. Изделие входит в серию ОСТ 34.10.610-93 - 34.10.745-93 и применяется в подвесных узлах с хомутовым креплением трубы. По таблице доступны исполнения У и К для Дн 57-630 мм. Допускаемая нагрузка составляет от 0,9 до 46,1 кН, высота подвески — 725, 735, 750, 1025, 1030 или 1040 мм. Масса блоков находится в диапазоне от 4,2 до 61,1 кг.

НаименованиеДопускаемая нагрузка, кНДиаметр Дн, ммВысота подвески, ммМасса блоков, кг

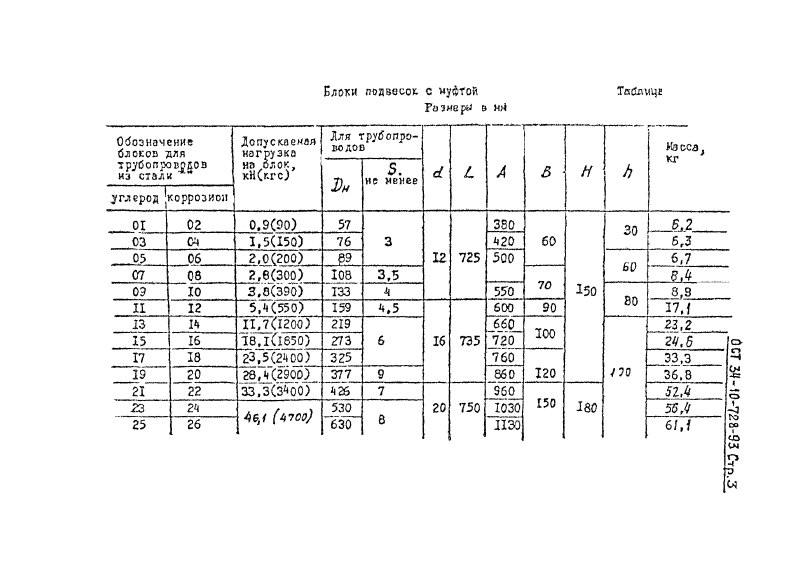

57У-01 ОСТ 34-10-728-930,9577256,2
57К-02 ОСТ 34-10-728-930,9577256,2
76У-03 ОСТ 34-10-728-931,5767256,3
76К-04 ОСТ 34-10-728-931,5767256,3
89У-05 ОСТ 34-10-728-932,0897256,7
89К-06 ОСТ 34-10-728-932,0897256,7
108У-07 ОСТ 34-10-728-932,81087258,4
108К-08 ОСТ 34-10-728-932,81087258,4
133У-09 ОСТ 34-10-728-933,81337258,9
133К-10 ОСТ 34-10-728-933,81337258,9
159У-11 ОСТ 34-10-728-935,415973517,1
159К-12 ОСТ 34-10-728-935,415973517,1
219У-13 ОСТ 34-10-728-9311,721973523,2
219К-14 ОСТ 34-10-728-9311,721973523,2
273У-15 ОСТ 34-10-728-9318,127373524,6
273К-16 ОСТ 34-10-728-9318,127373524,6
325У-17 ОСТ 34-10-728-9323,532573533,3
325К-18 ОСТ 34-10-728-9323,532573533,3
377У-19 ОСТ 34-10-728-9328,437773536,8
377К-20 ОСТ 34-10-728-9328,437773536,8
426У-21 ОСТ 34-10-728-9333,342675052,4
426К-22 ОСТ 34-10-728-9333,342675052,4
530У-23 ОСТ 34-10-728-9346,153075056,4
530К-24 ОСТ 34-10-728-9346,153075056,4
630У-25 ОСТ 34-10-728-9346,163075061,1
630К-26 ОСТ 34-10-728-9346,163075061,1

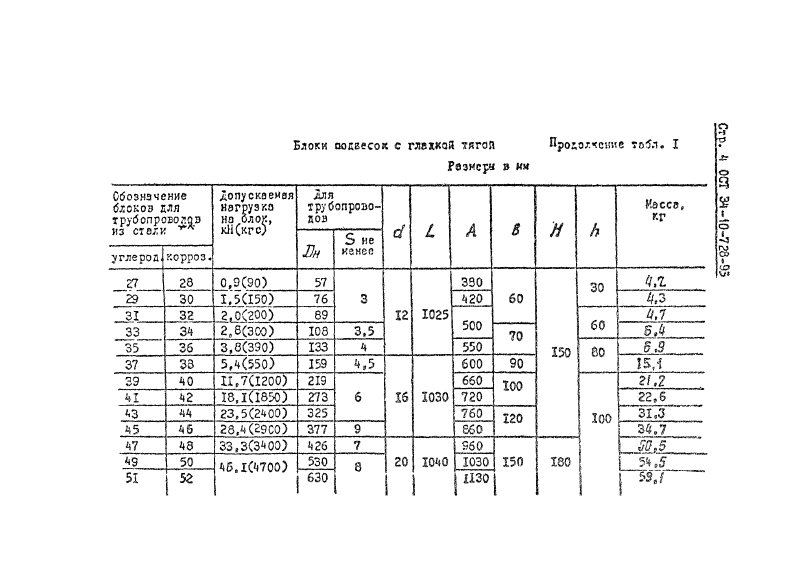

57У-27 ОСТ 34-10-728-930,9571 0254,2
57К-28 ОСТ 34-10-728-930,9571 0254,2
76У-29 ОСТ 34-10-728-931,5761 0254,3
76К-30 ОСТ 34-10-728-931,5761 0254,3
89У-31 ОСТ 34-10-728-932,0891 0254,7
89К-32 ОСТ 34-10-728-932,0891 0254,7
108У-33 ОСТ 34-10-728-932,81081 0256,4
108К-34 ОСТ 34-10-728-932,81081 0256,4
133У-35 ОСТ 34-10-728-933,81331 0256,9
133К-36 ОСТ 34-10-728-933,81331 0256,9
159У-37 ОСТ 34-10-728-935,41591 03016,1
159К-37 ОСТ 34-10-728-935,41591 03016,1
219У-39 ОСТ 34-10-728-9311,72191 03021,2
219К-40 ОСТ 34-10-728-9311,72191 03021,2
273У-41 ОСТ 34-10-728-9318,12731 03022,6
273К-42 ОСТ 34-10-728-9318,12731 03022,6
325У-43 ОСТ 34-10-728-9323,53251 03031,3
325К-44 ОСТ 34-10-728-9323,53251 03031,3
377У-45 ОСТ 34-10-728-9328,43771 03034,7
377К-46 ОСТ 34-10-728-9328,43771 03034,7
426У-47 ОСТ 34-10-728-9333,34261 04053,5
426К-48 ОСТ 34-10-728-9333,34261 04053,5
530У-49 ОСТ 34-10-728-9346,15301 04054,5
530К-50 ОСТ 34-10-728-9346,15301 04054,5
630У-51 ОСТ 34-10-728-9346,16301 04059,1
630К-52 ОСТ 34-10-728-9346,16301 04059,1

* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
