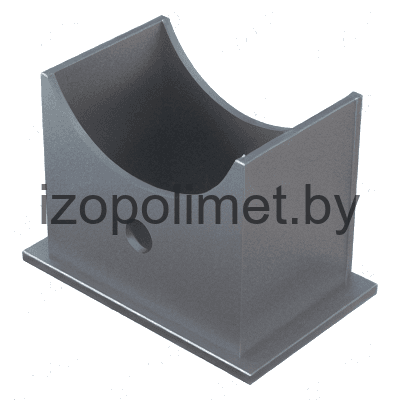

Опоры скользящие приварные ОСТ 34 257-75

Name: ОСТ 34 257-75
Brand: Изополимет Плюс
Price: 10 BYN
Availability: InStock

Категория

Опоры трубопроводов

Серия

ОСТ 34-256-75 - ОСТ 34-297-75: Опоры и подвески станционных трубопроводов

Базовая стоимость

от 10 руб

Заказать расчет стоимости

Описание изделия

ООО "Изополимет Плюс" изготавливает приварные скользящие опоры ОСТ 34 257-75 для станционных трубопроводов. Изделие входит в серию ОСТ 34-256-75 - ОСТ 34-297-75 и применяется в опорных узлах с приварным креплением. Таблица содержит 34 исполнения для Дн 108-1420 мм. Допускаемая вертикальная нагрузка составляет 360-27300 кгс, H - 94-150 мм, H1 - 150-860 мм, B - 100-800 мм, b - 84-755 мм. Масса изделий - 1,12-91,84 кг.

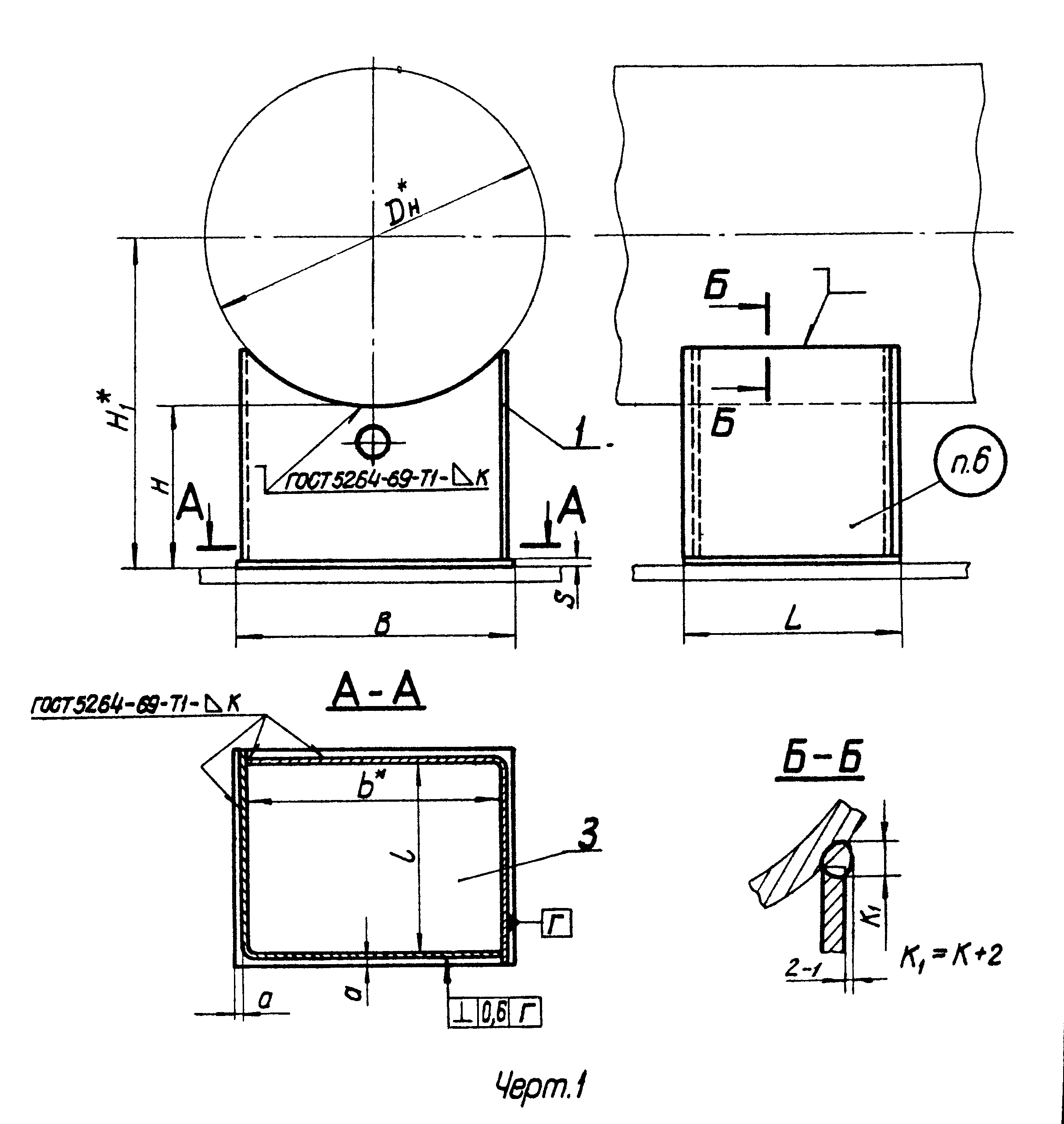

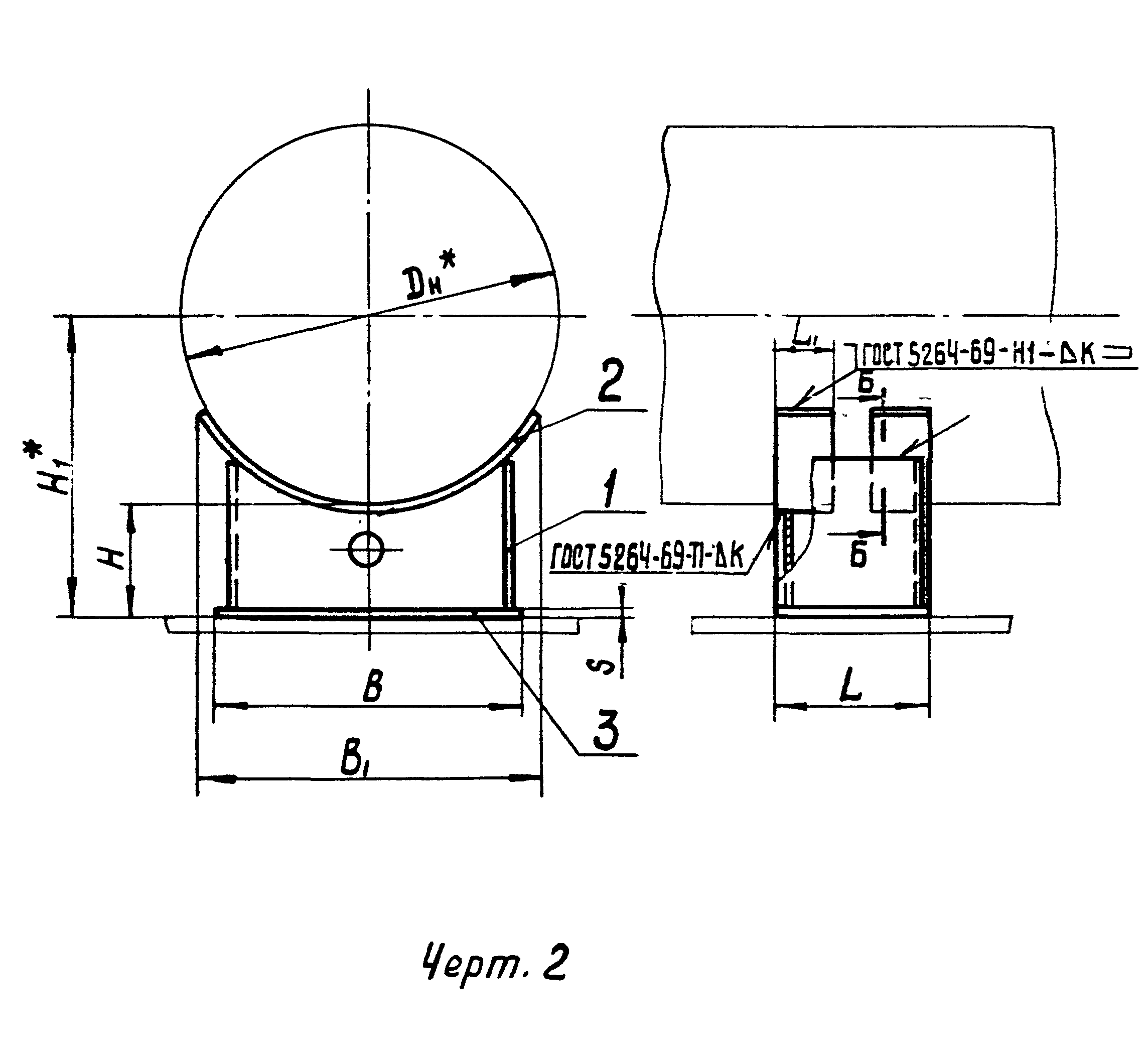

Обозначение опоры	Наружный диаметр трубопровода Дн˟	Допускаемая вертикальная нагрузка, кгс	Н	Н₁	B	B₁	b	L	L₁	l	а	к=г	Масса, кг
01 ОСТ 34 257-75	108	360	97	150	100	- --	84	100	- --	84	5	3	1,12
02 ОСТ 34 257-75	108	360	147	200	100	- --	84	100	- --	84	5	3	1,52
03 ОСТ 34 257-75	133	430	97	164	120	- --	104	100	- --	84	5	3	1,33
04 ОСТ 34 257-75	133	430	147	214	120	- --	104	100	- --	84	5	3	1,77
05 ОСТ 34 257-75	159	600	97	176	120	- --	104	100	- --	84	5	3	1,29
06 ОСТ 34 257-75	159	600	147	226	120	- --	104	100	- --	84	5	3	1,73
07 ОСТ 34 257-75	219	1200	96	206	180	- --	162	120	- --	102	5	4	2,82
08 ОСТ 34 257-75	219	1200	146	256	180	- --	162	120	- --	102	5	4	3,66
09 ОСТ 34 257-75	273	1900	96	232	240	- --	222	120	- --	102	5	4	3,88
10 ОСТ 34 257-75	273	1900	146	282	240	- --	222	120	- --	102	5	4	4,92
11 ОСТ 34 257-75	325	2500	94	256	300	- --	274	200	- --	174	7	6	10
12 ОСТ 34 257-75	325	2500	144	306	300	- --	274	200	- --	174	7	6	12,19
13 ОСТ 34 257-75	377	3300	94	284	300	- --	274	200	- --	174	7	6	9,31
14 ОСТ 34 257-75	377	3300	144	334	300	- --	274	200	- --	174	7	6	11,51
15 ОСТ 34 257-75	426	3600	94	308	350	- --	324	200	- --	174	7	6	11,1
16 ОСТ 34 257-75	426	3600	144	358	350	- --	324	200	- --	174	7	6	13,54
17 ОСТ 34 257-75	478	4050	94	334	400	- --	370	250	- --	220	9	6	14,32
18 ОСТ 34 257-75	478	4050	144	384	400	- --	370	250	- --	220	9	6	15,7
19 ОСТ 34 257-75	530	5000	100	365	450	500	420	250	100	220	9	6	22,57
20 ОСТ 34 257-75	530	5000	150	415	450	500	420	250	100	220	9	6	25,66
21 ОСТ 34 257-75	630	6650	100	415	500	550	470	250	100	220	9	6	24,3
22 ОСТ 34 257-75	630	6650	150	465	500	550	470	250	100	220	9	6	27,61
23 ОСТ 34 257-75	720	8400	100	460	590	650	552	300	120	270	8	6	34,6
24 ОСТ 34 257-75	720	8400	150	510	590	650	552	300	120	270	8	6	38,64
25 ОСТ 34 257-75	820	10500	100	510	590	650	552	300	120	270	8	6	32,13
26 ОСТ 34 257-75	820	10500	150	560	590	650	552	300	120	270	8	6	36,19
27 ОСТ 34 257-75	920	13000	100	560	700	760	662	350	150	312	11	8	58,58
28 ОСТ 34 257-75	920	13000	150	610	700	760	662	350	150	312	11	8	64,82
29 ОСТ 34 257-75	1020	15800	100	610	700	760	662	350	150	312	11	8	55,93
30 ОСТ 34 257-75	1020	15800	150	660	700	760	662	350	150	312	11	8	62,17
31 ОСТ 34 257-75	1220	21200	100	710	800	860	755	400	150	355	12	10	82,96
32 ОСТ 34 257-75	1220	21200	150	760	800	860	755	400	150	355	12	10	91,84
33 ОСТ 34 257-75	1420	27300	100	810	800	860	755	400	150	355	12	10	79,32
34 ОСТ 34 257-75	1420	27300	150	860	800	860	755	400	150	355	12	10	88,23
