Опора хомутовая неподвижная ТПР.04.01(2).00.000

Name: ТПР.04.01(2).00.000
Brand: Изополимет Плюс
Price: 10 BYN
Availability: InStock

Категория

Опоры трубопроводов

Серия

Опоры ТПР

Базовая стоимость

от 10 руб

Заказать расчет стоимости

Описание изделия

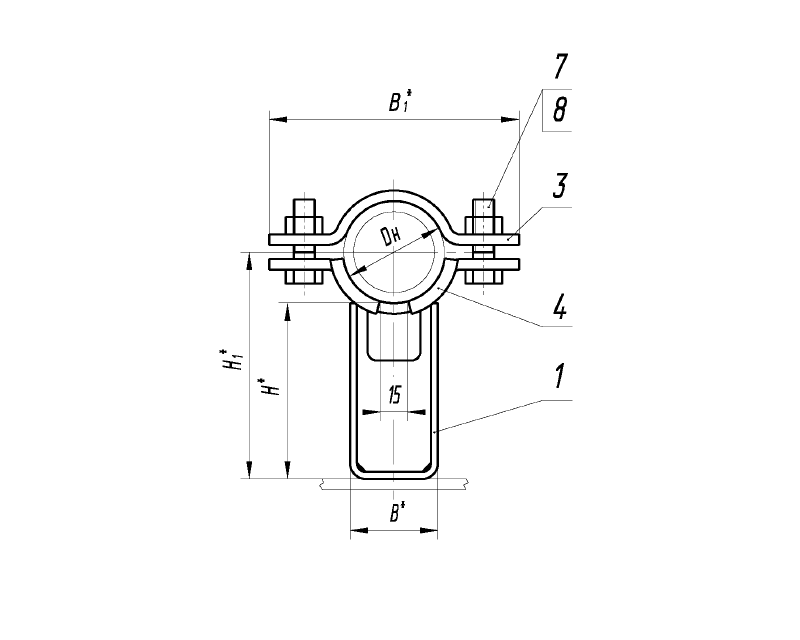

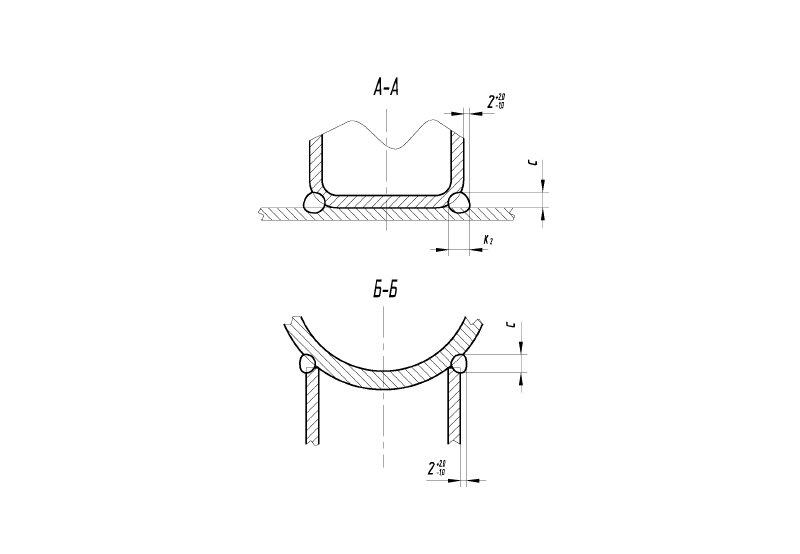

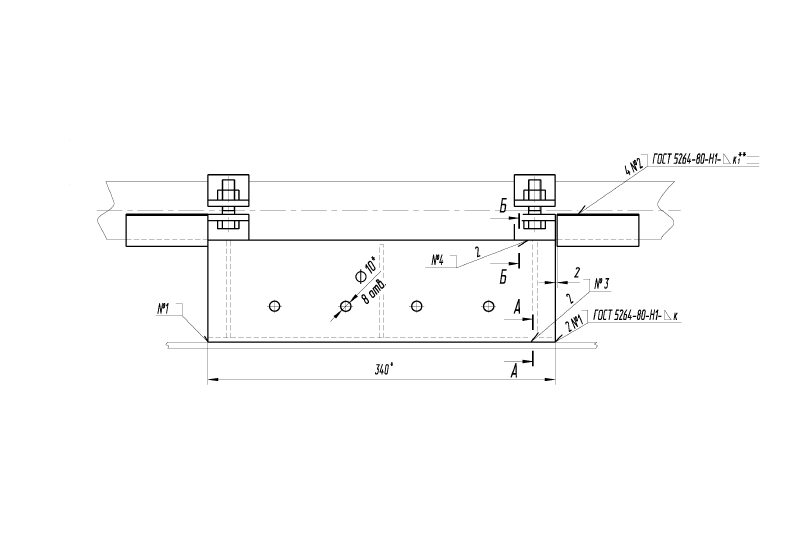

ООО "Изополимет Плюс" изготавливает хомутовые неподвижные опоры ТПР.04.01(2).00.000. Изделие применяется в трубопроводных узлах, где хомутовая опора должна воспринимать вертикальные и осевые нагрузки. В таблице приведены 32 исполнения для Dн 57-720 мм. Размер H составляет 100-150 мм, H1 - 128-510 мм, B - 50-400 мм, B1 - 142-895 мм. Допускаемая вертикальная нагрузка Qy указана 2,5-160 кН, осевая Pz - до 146 кН, масса - до 78,44 кг.

Обозначение	Dн, мм	Размеры, мм				Допускаемые нагрузки кН			Масса, кг, не более
		H	H1	B	B1	Вертикальная Qy	Осевая Pz при
		H	H1	B	B1	Вертикальная Qy	Px=Pz	Px=0,5Pz
ТПР.04.01(2).00.000-00	57	100	128	50	142	2,5	15	15	4,79
ТПР.04.01(2).00.000-01	57	150	178	50	142	2,5	15	15	6,10
ТПР.04.01(2).00.000-02	76	100	138	50	160	3,0	15	15	4,94
ТПР.04.01(2).00.000-03	76	150	188	50	160	3,0	15	15	6,26
ТПР.04.01(2).00.000-04	89	100	145	50	179	5,0	15	15	5,07
ТПР.04.01(2).00.000-05	89	150	195	50	179	5,0	15	15	6,41
ТПР.04.01(2).00.000-06	108	100	154	90	200	6,0	30	45	7,93
ТПР.04.01(2).00.000-07	108	150	204	90	200	6,0	25	38	9,24
ТПР.04.01(2).00.000-08	133	100	167	90	250	8,0	30	45	8,98
ТПР.04.01(2).00.000-09	133	150	217	90	250	8,0	25	38	10,48
ТПР.04.01(2).00.000-10	159	100	180	90	275	10,0	30	45	9,49
ТПР.04.01(2).00.000-11	159	150	230	90	275	10,0	25	38	11,01
ТПР.04.01(2).00.000-12	219	100	210	200	365	25,0	60	85	18,47
ТПР.04.01(2).00.000-13	219	150	260	200	365	25,0	50	70	20,54
ТПР.04.01(2).00.000-14	273	100	237	200	420	40,0	60	85	22,72
ТПР.04.01(2).00.000-15	273	150	287	200	420	40,0	50	70	25,78
ТПР.04.01(2).00.000-16	325	100	263	200	470	70,0	60	85	23,34
ТПР.04.01(2).00.000-17	325	150	313	200	470	70,0	50	70	26,85
ТПР.04.01(2).00.000-18	377	100	289	200	525	70,0	60	85	25,69
ТПР.04.01(2).00.000-19	377	150	339	200	525	70,0	50	70	28,73
ТПР.04.01(2).00.000-20	426	100	313	200	575	80,0	90	125	32,68
ТПР.04.01(2).00.000-21	426	150	363	200	575	80,0	80	110	36,70
ТПР.04.01(2).00.000-22	530	100	365	300	706	120,0	110	145	49,25
ТПР.04.01(2).00.000-23	530	150	415	300	706	120,0	100	130	54,23
ТПР.04.01(2).00.000-24	630	100	415	300	805	120,0	110	145	53,09
ТПР.04.01(2).00.000-25	630	150	465	300	805	120,0	100	130	58,09
ТПР.04.01(2).00.000-26	720	100	460	400	895	160,0	110	146	62,06
ТПР.04.01(2).00.000-27	720	150	510	400	895	160,0	100	130	78,44
ТПР.04.01(2).00.000-28	114	100	157	90	210	6,0	30	45	8,09
ТПР.04.01(2).00.000-29	114	150	207	90	210	6,0	25	38	9,40
ТПР.04.01(2).00.000-30	168	100	184	90	285	6,0	30	45	9,65
ТПР.04.01(2).00.000-31	168	150	234	90	285	6,0	25	38	11,17
