Опора подвижная ТПР.05.06(3).00.000
Описание изделия

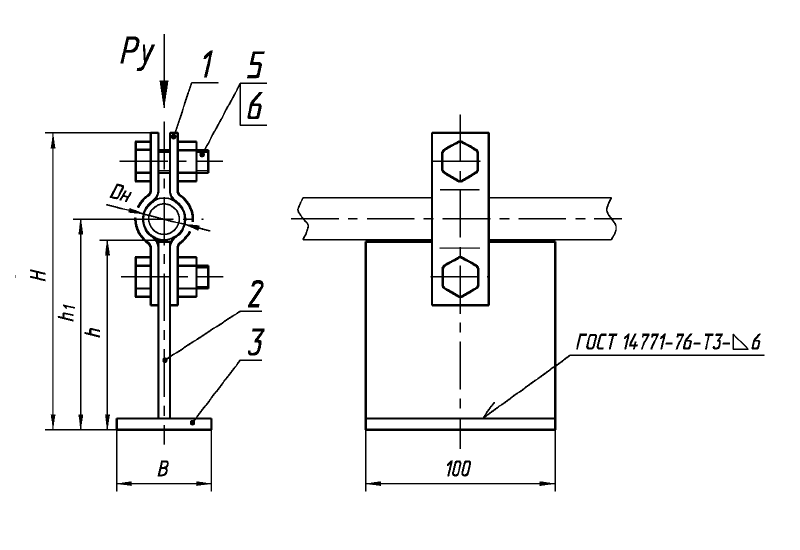

ООО "Изополимет Плюс" изготавливает подвижные опоры ТПР.05.06(3).00.000. Изделие относится к опорам ТПР и применяется для подвижного опирания трубопроводов малых диаметров. В таблице указаны исполнения для диапазонов Dн от 12-16 до 45-50 мм. Размер h составляет 70-100 мм, h1 - 78-125 мм, H - 123-187 мм, B - 50-100 мм. Масса изделий не более 0,91-1,53 кг.
| Обозначение | Dн, мм | Размеры, мм | Масса, кг, не более | |||
|---|---|---|---|---|---|---|
| h | h1 | H | B | |||
| ТПР.05.06(3).00.000 | 12-16 | 70 | 78 | 123 | 50 | 0,91 |
| ТПР.05.06(3).00.000-01 | 12-16 | 100 | 108 | 153 | 50 | 1,05 |
| ТПР.05.06(3).00.000-02 | 17-21 | 70 | 80 | 127 | 50 | 0,92 |
| ТПР.05.06(3).00.000-03 | 17-21 | 100 | 110 | 157 | 50 | 1,06 |
| ТПР.05.06(3).00.000-04 | 22-27 | 70 | 83 | 133 | 50 | 0,94 |
| ТПР.05.06(3).00.000-05 | 22-27 | 100 | 113 | 163 | 50 | 1,08 |
| ТПР.05.06(3).00.000-06 | 28-34 | 70 | 87 | 141 | 50 | 0,98 |
| ТПР.05.06(3).00.000-07 | 28-34 | 100 | 117 | 171 | 50 | 1,12 |
| ТПР.05.06(3).00.000-08 | 35-42 | 70 | 91 | 149 | 100 | 1,36 |
| ТПР.05.06(3).00.000-09 | 35-42 | 100 | 121 | 179 | 100 | 1,50 |
| ТПР.05.06(3).00.000-10 | 45-50 | 70 | 95 | 157 | 100 | 1,39 |
| ТПР.05.06(3).00.000-11 | 45-50 | 100 | 125 | 187 | 100 | 1,53 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
