Подвеска жесткая горизонтальных трубопроводов ТС-682.00.000
Описание изделия
ООО "Изополимет Плюс" изготавливает жесткие подвески горизонтальных трубопроводов ТС-682.00.000 серии 5.903-13. Изделие применяется для подвески трубопроводов тепловых сетей с подбором по диаметру и допускаемой нагрузке. Таблица содержит исполнения для Dн 57-630 мм. Допускаемая нагрузка составляет 2,0-60,0 кН, размер A - 340-1200 мм, диаметр d - 8-24 мм, E - 60-200 мм, B - 50-200 мм. Масса изделий - от 2,3 до 85,2 кг.

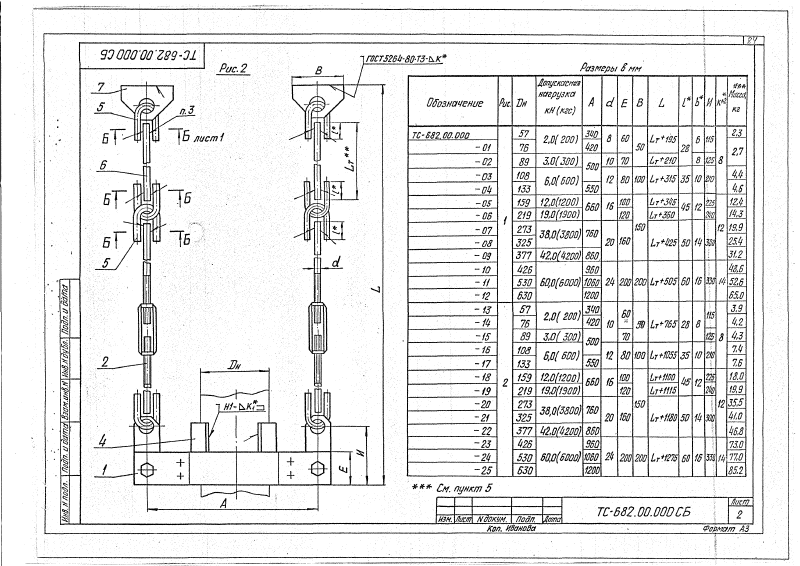

| Обозначение | Dн | Допускаемая нагрузка кН (кгс) | А | d | Е | В | b* | И | Масса, кг. |
|---|---|---|---|---|---|---|---|---|---|
| ТС-682.00.000 СБ | 57 | 2,0 (200) | 340 | 8 | 60 | 50 | 6 | 115 | 2,3 |
| ТС-682.00.000-01 | 76 | 2,0 (200) | 420 | 8 | 60 | 50 | 6 | 115 | 2,7 |
| ТС-682.00.000-02 | 89 | 3,0 (300) | 500 | 10 | 70 | 50 | 8 | 125 | 2,7 |
| ТС-682.00.000-03 | 108 | 6,0 (600) | 500 | 12 | 80 | 100 | 10 | 210 | 4,4 |
| ТС-682.00.000-04 | 133 | 6,0 (600) | 550 | 12 | 80 | 100 | 10 | 210 | 4,6 |
| ТС-682.00.000-05 | 159 | 12,0 (1200) | 660 | 16 | 100 | 150 | 12 | 225 | 12,4 |
| ТС-682.00.000-06 | 219 | 19,0 (1900) | 660 | 16 | 120 | 150 | 12 | 240 | 14,3 |
| ТС-682.00.000-07 | 273 | 38,0 (3800) | 760 | 20 | 160 | 150 | 14 | 300 | 19,9 |
| ТС-682.00.000-08 | 325 | 38,0 (3800) | 760 | 20 | 160 | 150 | 14 | 300 | 25,4 |
| ТС-682.00.000-09 | 377 | 42,0 (4200) | 860 | 20 | 160 | 150 | 14 | 300 | 31,2 |
| ТС-682.00.000-10 | 426 | 60,0 (6000) | 960 | 24 | 200 | 200 | 16 | 330 | 48,6 |
| ТС-682.00.000-11 | 530 | 60,0 (6000) | 1060 | 24 | 200 | 200 | 16 | 330 | 52,6 |
| ТС-682.00.000-12 | 630 | 60,0 (6000) | 1200 | 24 | 200 | 200 | 16 | 330 | 65,0 |
| ТС-682.00.000-13 | 57 | 2,0 (200) | 340 | 10 | 60 | 50 | 8 | 115 | 3,9 |
| ТС-682.00.000-14 | 76 | 2,0 (200) | 420 | 10 | 60 | 50 | 8 | 115 | 4,2 |
| ТС-682.00.000-15 | 89 | 3,0 (300) | 500 | 10 | 70 | 50 | 8 | 125 | 4,3 |
| ТС-682.00.000-16 | 108 | 6,0 (600) | 500 | 12 | 80 | 100 | 10 | 210 | 7,4 |
| ТС-682.00.000-17 | 133 | 6,0 (600) | 550 | 12 | 80 | 100 | 10 | 210 | 7,6 |
| ТС-682.00.000-18 | 159 | 12,0 (1200) | 660 | 16 | 100 | 150 | 12 | 225 | 18,0 |
| ТС-682.00.000-19 | 219 | 19,0 (1900) | 660 | 16 | 120 | 150 | 12 | 240 | 19,9 |
| ТС-682.00.000-20 | 273 | 38,0 (3800) | 760 | 20 | 160 | 150 | 14 | 300 | 35,5 |
| ТС-682.00.000-21 | 325 | 38,0 (3800) | 760 | 20 | 160 | 150 | 14 | 300 | 41,0 |
| ТС-682.00.000-22 | 377 | 42,0 (4200) | 860 | 20 | 160 | 150 | 14 | 300 | 46,8 |
| ТС-682.00.000-23 | 426 | 60,0 (6000) | 960 | 24 | 200 | 200 | 16 | 330 | 73,0 |
| ТС-682.00.000-24 | 530 | 60,0 (6000) | 1060 | 24 | 200 | 200 | 16 | 330 | 77,0 |
| ТС-682.00.000-25 | 630 | 60,0 (6000) | 1200 | 24 | 200 | 200 | 16 | 330 | 85,2 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
