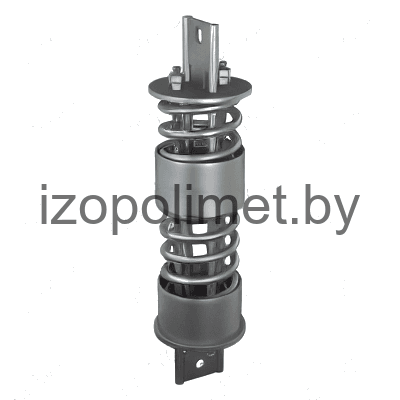

Блок пружинный ТС-686.00.000
Описание изделия

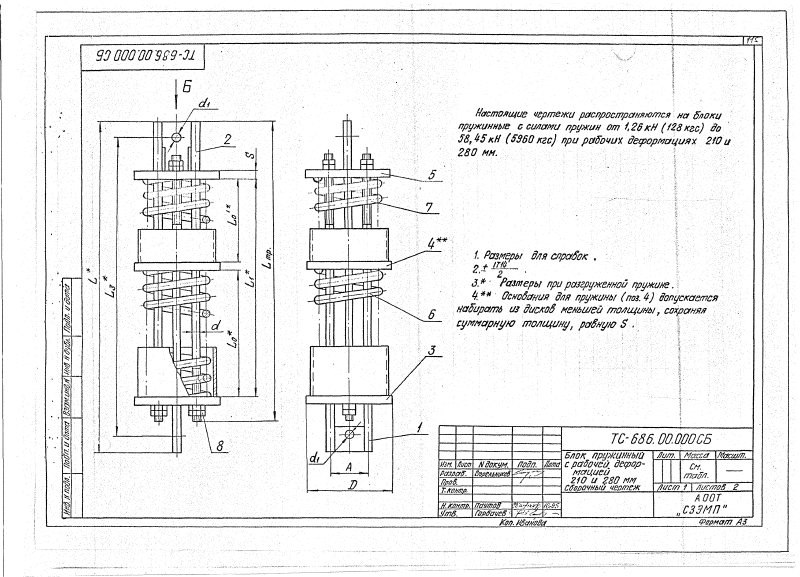

ООО "Изополимет Плюс" изготавливает пружинные блоки ТС-686.00.000 серии 5.903-13. Изделие применяется в пружинных подвесках трубопроводов тепловых сетей, когда требуется работа блока при расчетной нагрузке. В таблице приведены исполнения с допускаемой нагрузкой на блок 450-6800 кгс и силой пружины при рабочей деформации 128-5960 кгс. Размеры L0 в свободном состоянии находятся в диапазоне 143-549 мм, L1 - 423-1118 мм, S - 10-25 мм. Масса блока составляет 13,5-205,0 кг.

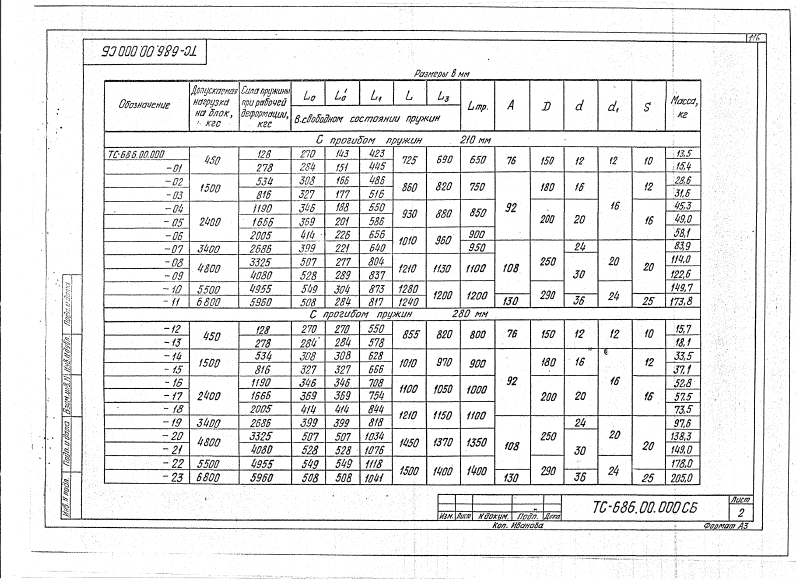

| Обозначение | Допускаемая нагрузка на блок, кН (кгс) | Сила пружины при рабочей деформации, (кгс) | L0 | L0' | L1 | S | Масса, кг | |
|---|---|---|---|---|---|---|---|---|
| в свободном состоянии пружины | ||||||||
| ТС-686.00.000 СБ | 450 | 128 | 270 | 143 | 143 | 423 | 10 | 13,5 |
| ТС-686.00.000-01 | 450 | 278 | 284 | 151 | 151 | 445 | 10 | 15,4 |
| ТС-686.00.000-02 | 1500 | 534 | 308 | 166 | 166 | 486 | 12 | 28,6 |
| ТС-686.00.000-03 | 1500 | 816 | 327 | 177 | 177 | 516 | 12 | 31,6 |
| ТС-686.00.000-04 | 2400 | 1190 | 346 | 188 | 188 | 550 | 16 | 45,3 |
| ТС-686.00.000-05 | 2400 | 1666 | 369 | 201 | 201 | 586 | 16 | 49,0 |
| ТС-686.00.000-06 | 2400 | 2005 | 414 | 226 | 226 | 656 | 16 | 58,1 |
| ТС-686.00.000-07 | 3400 | 2686 | 399 | 221 | 221 | 640 | 20 | 83,9 |
| ТС-686.00.000-08 | 4800 | 3325 | 507 | 277 | 277 | 804 | 20 | 114,0 |
| ТС-686.00.000-09 | 4800 | 4080 | 528 | 289 | 289 | 837 | 20 | 122,6 |
| ТС-686.00.000-10 | 5500 | 4955 | 549 | 304 | 304 | 873 | 20 | 149,7 |
| ТС-686.00.000-11 | 6800 | 5960 | 508 | 284 | 284 | 817 | 25 | 173,8 |
| ТС-686.00.000-12 | 450 | 128 | 270 | 270 | 270 | 550 | 10 | 15,7 |
| ТС-686.00.000-13 | 450 | 278 | 284 | 284 | 284 | 578 | 10 | 18,1 |
| ТС-686.00.000-14 | 1500 | 534 | 308 | 308 | 308 | 628 | 12 | 33,5 |
| ТС-686.00.000-15 | 1500 | 816 | 327 | 327 | 327 | 666 | 12 | 37,1 |
| ТС-686.00.000-16 | 2400 | 1190 | 346 | 346 | 346 | 708 | 16 | 52,8 |
| ТС-686.00.000-17 | 2400 | 1666 | 369 | 369 | 369 | 754 | 16 | 57,5 |
| ТС-686.00.000-18 | 2400 | 2005 | 414 | 414 | 414 | 844 | 16 | 73,5 |
| ТС-686.00.000-19 | 3400 | 2686 | 399 | 399 | 399 | 818 | 20 | 97,6 |
| ТС-686.00.000-20 | 4800 | 3325 | 507 | 507 | 507 | 1034 | 20 | 138,3 |
| ТС-686.00.000-21 | 4800 | 4080 | 528 | 528 | 528 | 1076 | 20 | 149,0 |
| ТС-686.00.000-22 | 5500 | 4955 | 549 | 549 | 549 | 1118 | 20 | 178,0 |
| ТС-686.00.000-23 | 6800 | 5960 | 508 | 508 | 508 | 1041 | 25 | 205,0 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
Похожая продукция
ТС-677.00.000
Подвеска жесткая горизонтальных трубопроводов ТС-677.00.000
ТС-678.00.000
Подвеска жесткая горизонтальных трубопроводов ТС-678.00.000

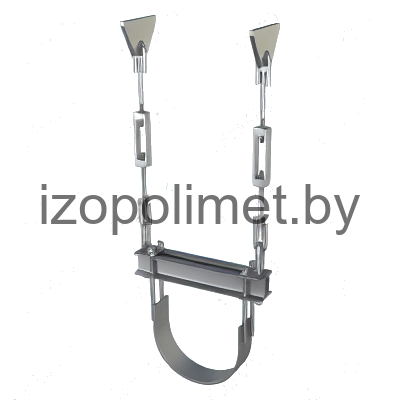

ТС-679.00.000
Подвеска жесткая горизонтальных трубопроводов ТС-679.00.000

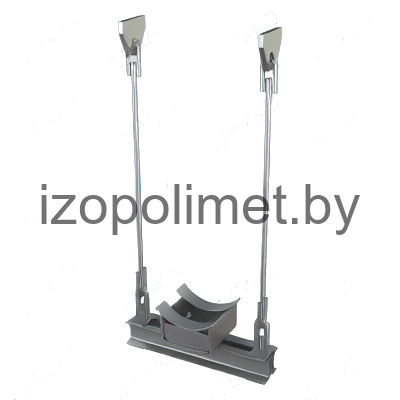

ТС-680.00.000
Подвеска жесткая горизонтальных трубопроводов ТС-680.00.000
ТС-681.00.000
Подвеска жесткая вертикальных трубопроводов ТС-681.00.000

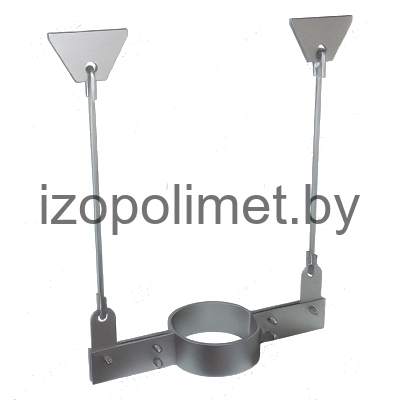

ТС-682.00.000
Подвеска жесткая горизонтальных трубопроводов ТС-682.00.000

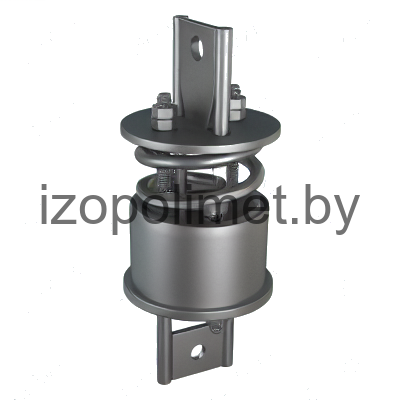

ТС-685.00.000
Блок пружинный ТС-685.00.000

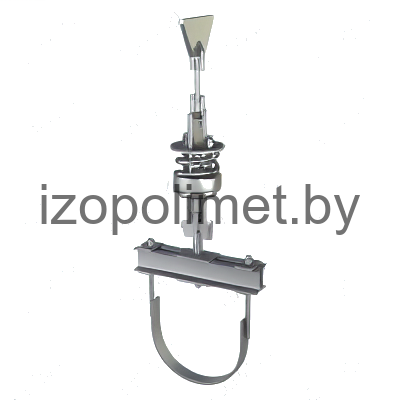

ТС-687.00.000
Подвеска пружинная горизонтальных трубопроводов ТС-687.00.000

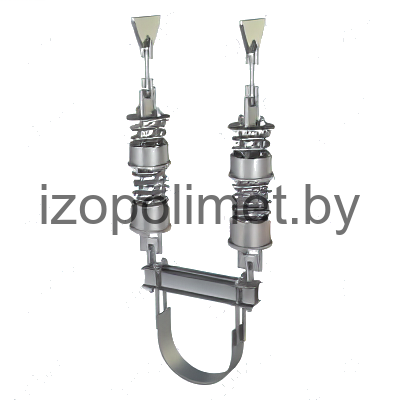

ТС-688.00.000
Подвеска пружинная горизонтальных трубопроводов ТС-688.00.000

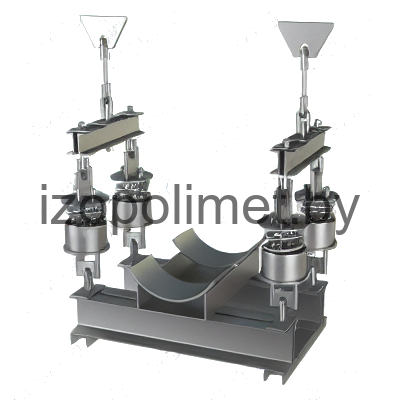

ТС-689.00.000
Подвеска пружинная горизонтальных трубопроводов ТС-689.00.000

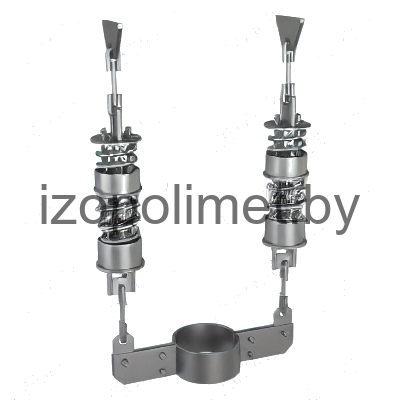

ТС-690.00.000
