Блок пружинный ТС-685.00.000
Описание изделия

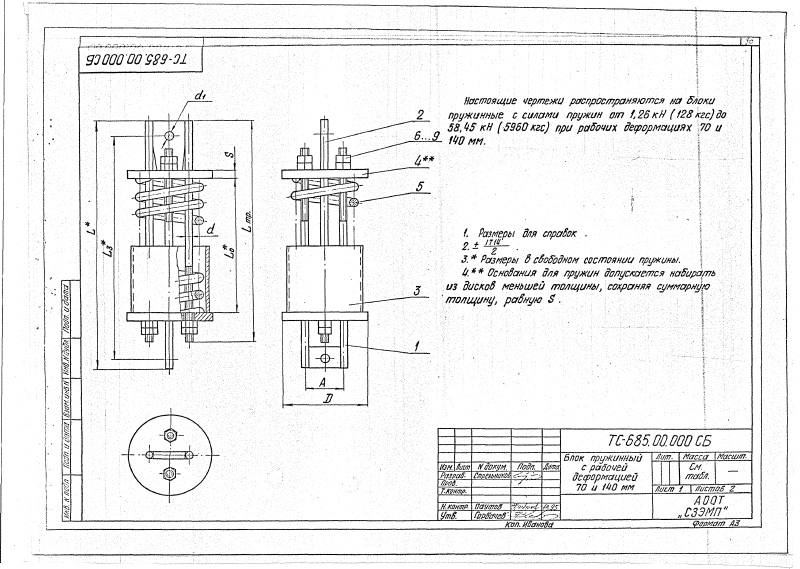

ООО "Изополимет Плюс" изготавливает пружинные блоки ТС-685.00.000 серии 5.903-13 для подвесок трубопроводов тепловых сетей. Блок применяется как пружинный элемент, работающий при заданной нагрузке и деформации. В таблице указаны исполнения с допускаемой нагрузкой на блок 4,5-68,0 кН и силой пружины при рабочей деформации 1,26-58,45 кН. Размеры L0, L и L3 в свободном состоянии составляют 143-549 мм, 435-950 мм и 420-850 мм, S - 10-25 мм. Масса - от 8,0 до 118,5 кг.

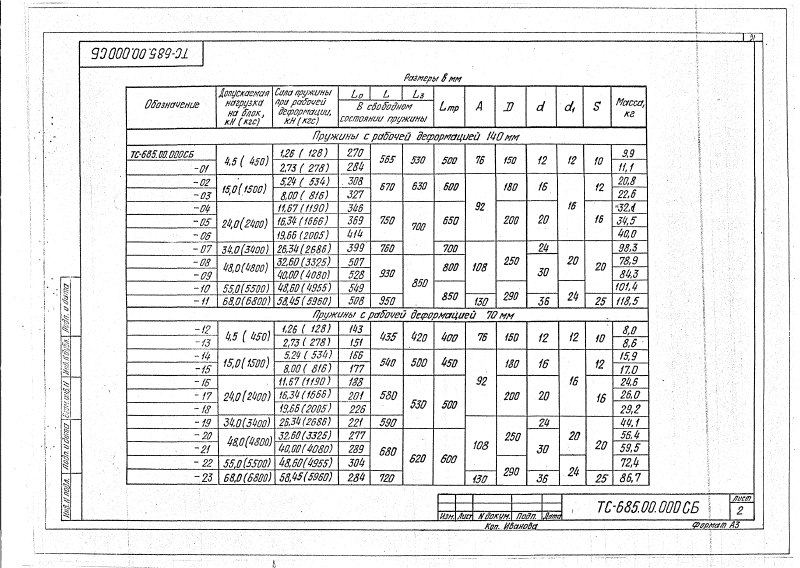

| Обозначение | Допускаемая нагрузка на блок, кН (кгс) | Сила пружины при рабочей деформации, кН (кгс) | L0 | L | L3 | S | Масса, кг |
|---|---|---|---|---|---|---|---|
| в свободном состоянии пружины | |||||||
| ТС-685.00.000 СБ | 4,5 (450) | 1,26 (128) | 270 | 565 | 530 | 10 | 9,9 |
| ТС-685.00.000-01 | 4,5 (450) | 2,73 (278) | 284 | 565 | 530 | 10 | 11,1 |
| ТС-685.00.000-02 | 15,0 (1500) | 5,24 (534) | 308 | 670 | 630 | 12 | 20,8 |
| ТС-685.00.000-03 | 15,0 (1500) | 8,00 (816) | 327 | 670 | 630 | 12 | 22,6 |
| ТС-685.00.000-04 | 24,0 (2400) | 11,67 (1190) | 346 | 750 | 700 | 16 | 32,1 |
| ТС-685.00.000-05 | 24,0 (2400) | 16,34 (1666) | 369 | 750 | 700 | 16 | 34,5 |
| ТС-685.00.000-06 | 24,0 (2400) | 19,66 (2005) | 414 | 750 | 700 | 16 | 40,0 |
| ТС-685.00.000-07 | 34,0 (3400) | 26,34 (2686) | 399 | 760 | 700 | 20 | 98,3 |
| ТС-685.00.000-08 | 48,0 (4800) | 32,60 (3325) | 507 | 930 | 850 | 20 | 78,9 |
| ТС-685.00.000-09 | 48,0 (4800) | 40,00 (4080) | 528 | 930 | 850 | 20 | 84,3 |
| ТС-685.00.000-10 | 55,0 (5500) | 48,60 (4955) | 549 | 930 | 850 | 20 | 101,4 |
| ТС-685.00.000-11 | 68,0 (6800) | 58,45 (5960) | 508 | 950 | 850 | 25 | 118,5 |
| ТС-685.00.000-12 | 4,5 (450) | 1,26 (128) | 143 | 435 | 420 | 10 | 8,0 |
| ТС-685.00.000-13 | 4,5 (450) | 2,73 (278) | 151 | 435 | 420 | 10 | 8,6 |
| ТС-685.00.000-14 | 15,0 (1500) | 5,24 (534) | 166 | 540 | 500 | 12 | 15,9 |
| ТС-685.00.000-15 | 15,0 (1500) | 8,00 (816) | 177 | 540 | 500 | 12 | 17,0 |
| ТС-685.00.000-16 | 24,0 (2400) | 11,67 (1190) | 188 | 580 | 530 | 16 | 24,6 |
| ТС-685.00.000-17 | 24,0 (2400) | 16,34 (1666) | 201 | 580 | 530 | 16 | 26,0 |
| ТС-685.00.000-18 | 24,0 (2400) | 19,66 (2005) | 226 | 580 | 530 | 16 | 29,2 |
| ТС-685.00.000-19 | 34,0 (3400) | 26,34 (2686) | 221 | 590 | 530 | 20 | 44,1 |
| ТС-685.00.000-20 | 48,0 (4800) | 32,60 (3325) | 277 | 680 | 620 | 20 | 56,4 |
| ТС-685.00.000-21 | 48,0 (4800) | 40,00 (4080) | 289 | 680 | 620 | 20 | 59,5 |
| ТС-685.00.000-22 | 55,0 (5500) | 48,60 (4955) | 304 | 680 | 620 | 20 | 72,4 |
| ТС-685.00.000-23 | 68,0 (6800) | 58,45 (5960) | 284 | 720 | 620 | 25 | 86,7 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
