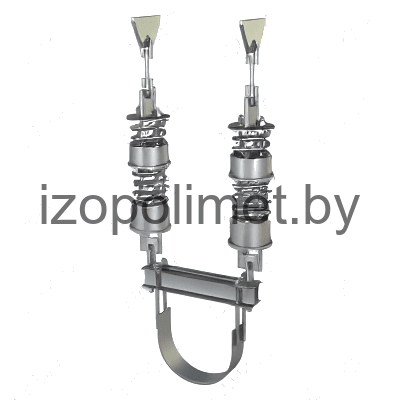

Подвеска пружинная горизонтальных трубопроводов ТС-688.00.000
Описание изделия

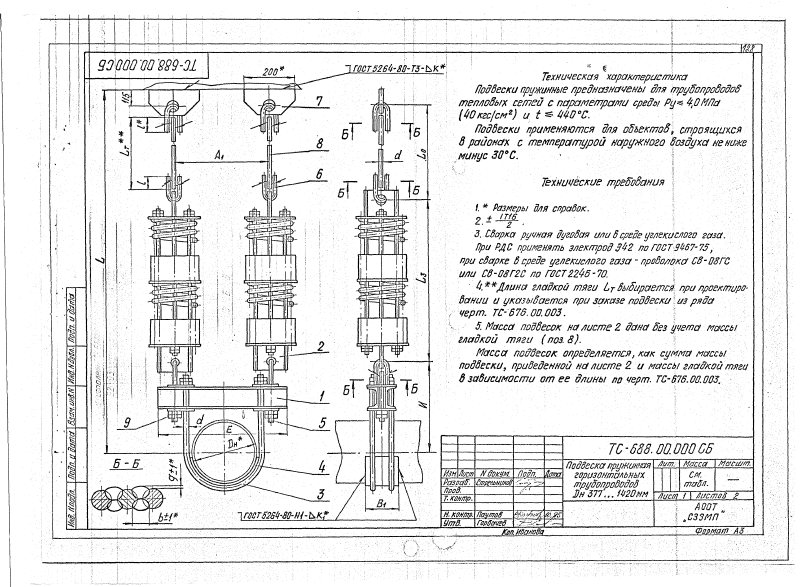

ООО "Изополимет Плюс" изготавливает пружинные подвески горизонтальных трубопроводов ТС-688.00.000 серии 5.903-13. Изделие применяется для трубопроводов тепловых сетей крупных диаметров, когда подвесной узел должен учитывать рабочую деформацию пружины. В таблице приведены исполнения для Dн 377-1420 мм. Рабочая деформация составляет 210-280 мм, размер A - 550-1620 мм, диаметр d - 24-30 мм, И - 530-1080 мм, E - 640-1730 мм. Масса - от 223,0 до 510,3 кг.

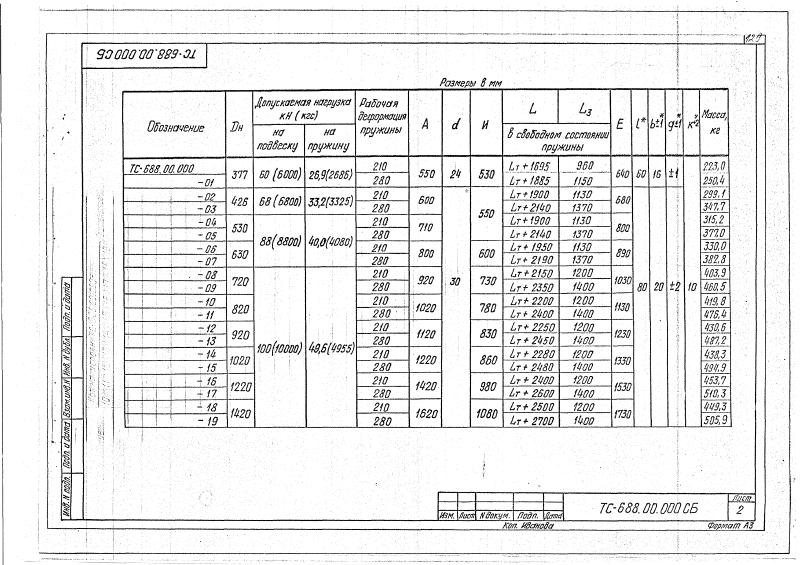

| Обозначение | Dн | Рабочая деформа-ция пружины | А | d | И | L | L3 | Е | Масса, кг. |
|---|---|---|---|---|---|---|---|---|---|
| в свободном состоянии пружины | |||||||||
| ТС-688.00.000СБ | 377 | 210 | 550 | 24 | 530 | Lт + 1695 | 960 | 640 | 223,0 |
| ТС-688.00.000-01 | 377 | 280 | 550 | 24 | 530 | Lт + 1885 | 1150 | 640 | 250,4 |
| ТС-688.00.000-02 | 426 | 210 | 600 | 30 | 550 | Lт + 1900 | 1130 | 680 | 299,1 |
| ТС-688.00.000-03 | 426 | 280 | 600 | 30 | 550 | Lт + 2140 | 1370 | 680 | 347,7 |
| ТС-688.00.000-04 | 530 | 210 | 710 | 30 | 550 | Lт + 1900 | 1130 | 800 | 315,2 |
| ТС-688.00.000-05 | 530 | 280 | 710 | 30 | 550 | Lт + 2140 | 1370 | 800 | 377,0 |
| ТС-688.00.000-06 | 630 | 210 | 800 | 30 | 600 | Lт + 1950 | 1130 | 890 | 330,0 |
| ТС-688.00.000-07 | 630 | 280 | 800 | 30 | 600 | Lт + 2190 | 1370 | 890 | 382,8 |
| ТС-688.00.000-08 | 720 | 210 | 920 | 30 | 730 | Lт + 2150 | 1200 | 1030 | 403,9 |
| ТС-688.00.000-09 | 720 | 280 | 920 | 30 | 730 | Lт + 2350 | 1400 | 1030 | 460,5 |
| ТС-688.00.000-10 | 820 | 210 | 1020 | 30 | 780 | Lт + 2200 | 1200 | 1130 | 419,8 |
| ТС-688.00.000-11 | 820 | 280 | 1020 | 30 | 780 | Lт + 2400 | 1400 | 1130 | 476,4 |
| ТС-688.00.000-12 | 920 | 210 | 1120 | 30 | 830 | Lт + 2250 | 1200 | 1230 | 430,6 |
| ТС-688.00.000-13 | 920 | 280 | 1120 | 30 | 830 | Lт + 2450 | 1400 | 1230 | 487,2 |
| ТС-688.00.000-14 | 1020 | 210 | 1220 | 30 | 860 | Lт + 2280 | 1200 | 1330 | 438,3 |
| ТС-688.00.000-15 | 1020 | 280 | 1220 | 30 | 860 | Lт + 2480 | 1400 | 1330 | 494,9 |
| ТС-688.00.000-16 | 1220 | 210 | 1420 | 30 | 980 | Lт + 2400 | 1200 | 1530 | 453,7 |
| ТС-688.00.000-17 | 1220 | 280 | 1420 | 30 | 980 | Lт + 2600 | 1400 | 1530 | 510,3 |
| ТС-688.00.000-18 | 1420 | 210 | 1620 | 30 | 1080 | Lт + 2500 | 1200 | 1730 | 449,3 |
| ТС-688.00.000-19 | 1420 | 280 | 1620 | 30 | 1080 | Lт + 2700 | 1400 | 1730 | 505,9 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
