Опора А14Б 362.000

Name: А14Б 362.000
Brand: Изополимет Плюс
Price: 10 BYN
Availability: InStock

Категория

Опоры трубопроводов

Серия

Серия 3.900-9: Опорные конструкции и средства крепления трубопроводов

Базовая стоимость

от 10 руб

Заказать расчет стоимости

Описание изделия

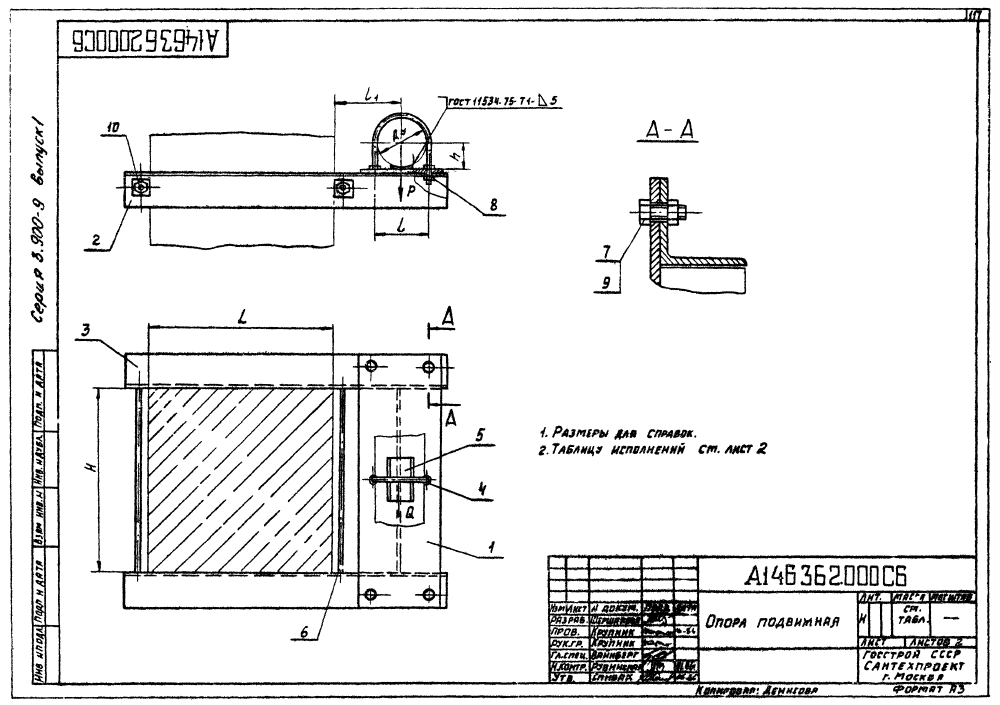

ООО "Изополимет Плюс" изготавливает опоры А14Б 362.000 серии 3.900-9. Изделие применяется для опорных конструкций трубопроводов Ду 100-250 мм. В таблице приведены 15 исполнений. Допускаемая вертикальная нагрузка P составляет 120-840 кгс, горизонтальная Q - 36-252 кгс. Размер L - 400-600 мм, l - 122-258 мм, l1 - 140-240 мм, H - 400-600 мм, h - 57-140 мм. Масса изделий находится в диапазоне от 20,6 до 59,5 кг.

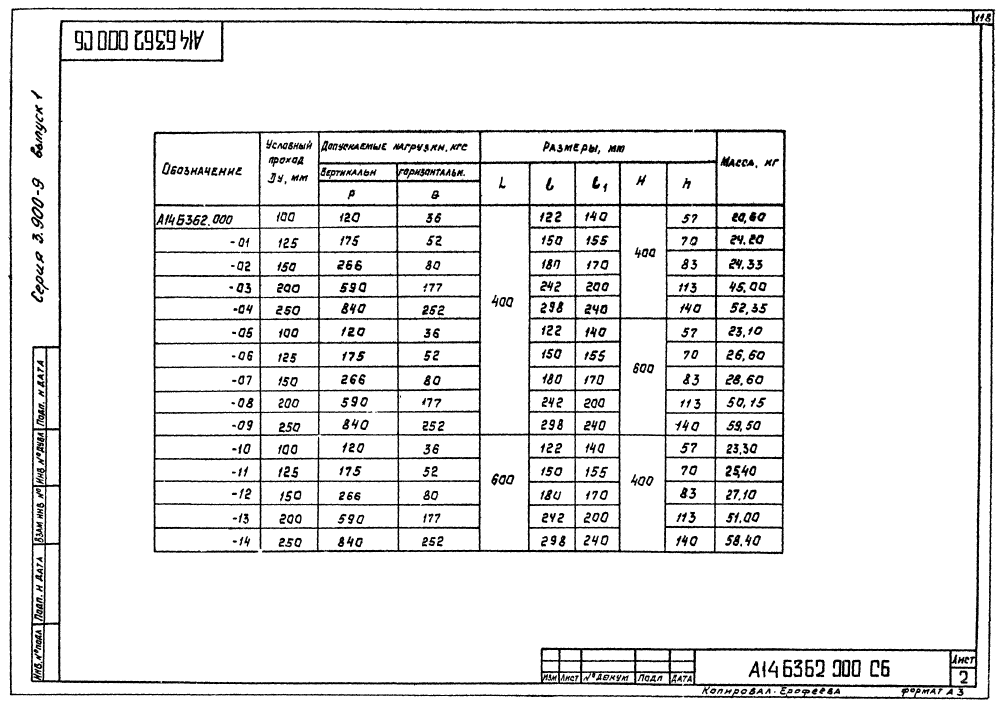

Обозначение	Условный проход ДУ, мм	Допускаемая нагрузка, кгс		Размеры, мм					Масса, кг
		Вертикальн.	Горизонтальн.	Размеры, мм
		Р	Q	L	l	l₁	Н	h
А14Б 362.000	100	120	36	400	122	140	400	57	20,6
А14Б 362.000-01	125	175	52	400	150	155	400	70	24,2
А14Б 362.000-02	150	266	80	400	180	170	400	83	24,33
А14Б 362.000-03	200	690	177	400	242	200	400	113	45
А14Б 362.000-04	250	840	252	400	258	240	400	140	52,35
А14Б 362.000-05	100	120	36	400	122	140	600	57	23,1
А14Б 362.000-06	125	175	52	400	150	155	600	70	26,6
А14Б 362.000-07	150	266	80	400	180	170	600	83	28,6
А14Б 362.000-08	200	690	177	400	242	200	600	113	50,15
А14Б 362.000-09	250	840	252	400	258	240	600	140	59,5
А14Б 362.000-10	100	120	36	600	122	140	400	57	23,3
А14Б 362.000-11	125	175	52	600	150	155	400	70	25,4
А14Б 362.000-12	150	266	80	600	180	170	400	83	27,1
А14Б 362.000-13	200	690	177	600	242	200	400	113	51
А14Б 362.000-14	250	840	252	600	258	240	400	140	58,4
