Опора А14Б 361.000

Name: А14Б 361.000
Brand: Изополимет Плюс
Price: 10 BYN
Availability: InStock

Категория

Опоры трубопроводов

Серия

Серия 3.900-9: Опорные конструкции и средства крепления трубопроводов

Базовая стоимость

от 10 руб

Заказать расчет стоимости

Описание изделия

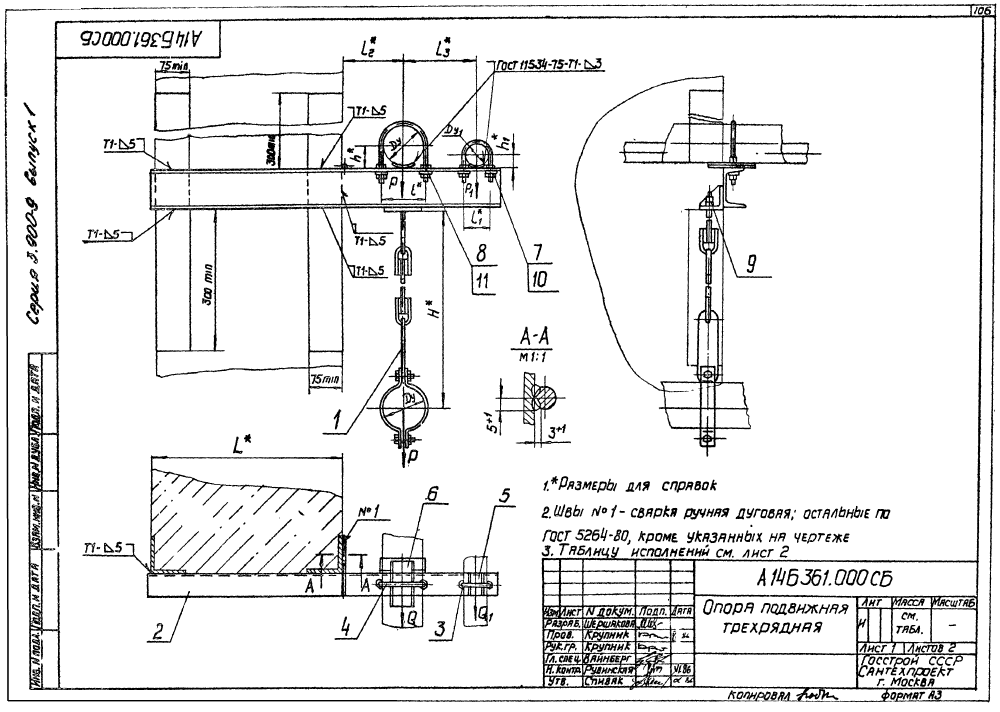

ООО "Изополимет Плюс" изготавливает опоры А14Б 361.000 серии 3.900-9. Изделие применяется в узлах крепления трубопроводов с двумя условными проходами. Таблица содержит 26 исполнений для Ду 80-200 мм и Ду1 50-100 мм. Вертикальные нагрузки P и P1 составляют 72-590 и 40-120 кгс, горизонтальные Q и Q1 - 22-177 и 12-36 кгс. Размер L - 400-600 мм, l - 106-242 мм, H - 620-800 мм. Масса - 8,26-31,60 кг.

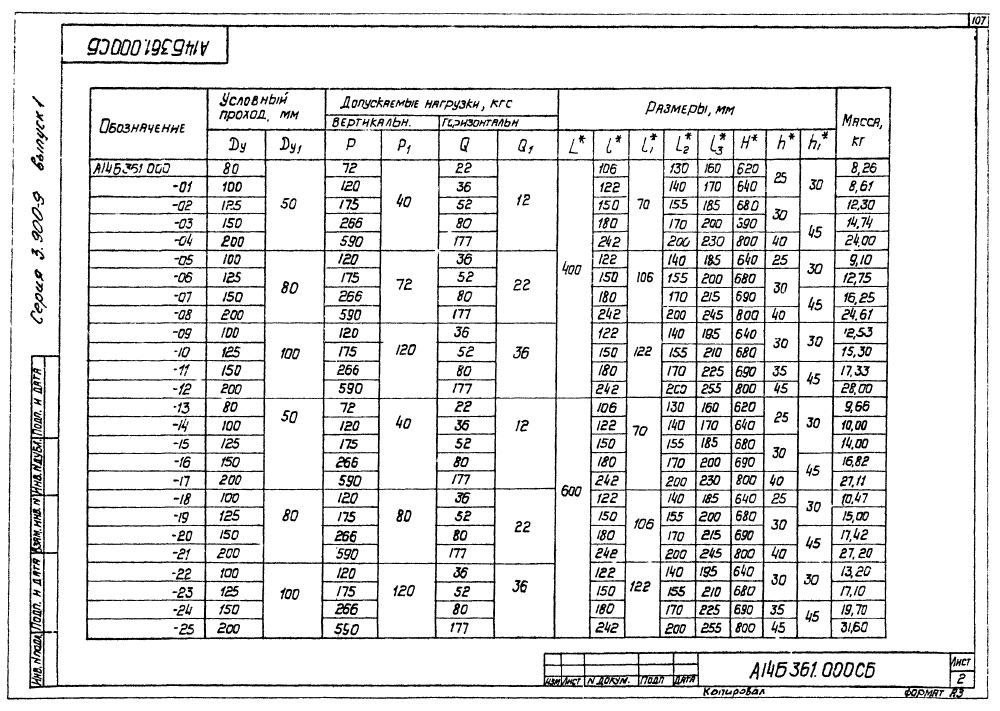

Обозначение	Условный проход, мм		Допускаемые нагрузки, кгс				Размеры, мм								Масса, кг
	Условный проход, мм		Вертикальные		Горизонтальные		Размеры, мм
	Ду	Ду₁	Р	Р₁	Q	Q₁	L	l	l₁	l₂	l₃	Н	h	h₁
А14Б 361.000	80	50	72	40	22	12	400	106	70	130	150	620	25	30	8,26
А14Б 361.000-01	100	50	120	40	36	12	400	122	70	140	170	640	25	30	8,61
А14Б 361.000-02	125	50	175	40	52	12	400	150	70	155	185	680	30	30	12,3
А14Б 361.000-03	150	50	266	40	80	12	400	180	70	170	200	690	30	45	14,74
А14Б 361.000-04	200	50	590	40	177	12	400	242	70	200	230	800	40	45	24
А14Б 361.000-05	100	80	120	72	36	22	400	122	106	140	185	640	25	30	9,1
А14Б 361.000-06	125	80	175	72	52	22	400	150	106	155	200	680	30	30	12,75
А14Б 361.000-07	150	80	266	72	80	22	400	180	106	170	215	690	30	45	16,25
А14Б 361.000-08	200	80	590	72	177	22	400	242	106	200	245	800	40	45	24,61
А14Б 361.000-09	100	100	120	120	36	36	400	122	122	140	185	640	30	30	12,53
А14Б 361.000-10	125	100	175	120	52	36	400	150	122	155	210	680	30	30	15,3
А14Б 361.000-11	150	100	266	120	80	36	400	180	122	170	225	690	35	45	17,33
А14Б 361.000-12	200	100	590	120	177	36	400	242	122	200	255	800	45	45	28
А14Б 361.000-13	80	50	72	40	22	12	600	106	70	130	150	620	25	30	9,66
А14Б 361.000-14	100	50	120	40	36	12	600	122	70	140	170	640	25	30	10
А14Б 361.000-15	125	50	175	40	52	12	600	150	70	155	185	680	30	30	14
А14Б 361.000-16	150	50	266	40	80	12	600	180	70	170	200	690	30	45	16,82
А14Б 361.000-17	200	50	590	40	177	12	600	242	70	200	230	800	40	45	27,11
А14Б 361.000-18	100	80	120	72	36	22	600	122	106	140	185	640	25	30	10,47
А14Б 361.000-19	125	80	175	72	52	22	600	150	106	155	200	680	30	30	15
А14Б 361.000-20	150	80	266	72	80	22	600	180	106	170	215	690	30	45	17,42
А14Б 361.000-21	200	80	590	72	177	22	600	242	106	200	245	800	40	45	27,2
А14Б 361.000-22	100	100	120	120	36	36	600	122	122	140	185	640	30	30	13,2
А14Б 361.000-23	125	100	175	120	52	36	600	150	122	155	210	680	30	30	17,1
А14Б 361.000-24	150	100	266	120	80	36	600	180	122	170	225	690	35	45	19,7
А14Б 361.000-25	200	100	590	120	177	36	600	242	122	200	255	800	45	45	31,6
