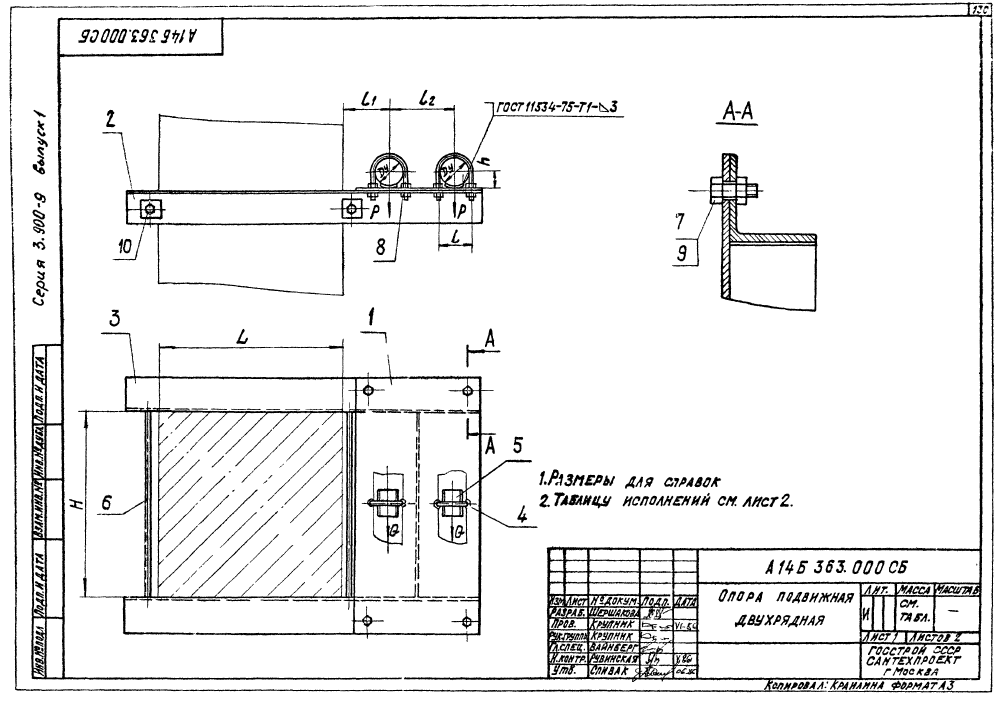

Опора А14Б 363.000

Name: А14Б 363.000
Brand: Изополимет Плюс
Price: 10 BYN
Availability: InStock

Категория

Опоры трубопроводов

Серия

Серия 3.900-9: Опорные конструкции и средства крепления трубопроводов

Базовая стоимость

от 10 руб

Заказать расчет стоимости

Описание изделия

ООО "Изополимет Плюс" изготавливает опоры А14Б 363.000 серии 3.900-9. Изделие применяется в опорных конструкциях и средствах крепления трубопроводов. Таблица содержит 18 исполнений для Ду 50-150 мм. Вертикальная нагрузка P составляет 40-266 кгс, горизонтальная Q - 12-80 кгс. Размер L - 400-600 мм, l - 70-180 мм, l1 - 100-170 мм, l2 - 140-270 мм, H - 400-600 мм, h - 32-83 мм. Масса - 25,3-78,8 кг.

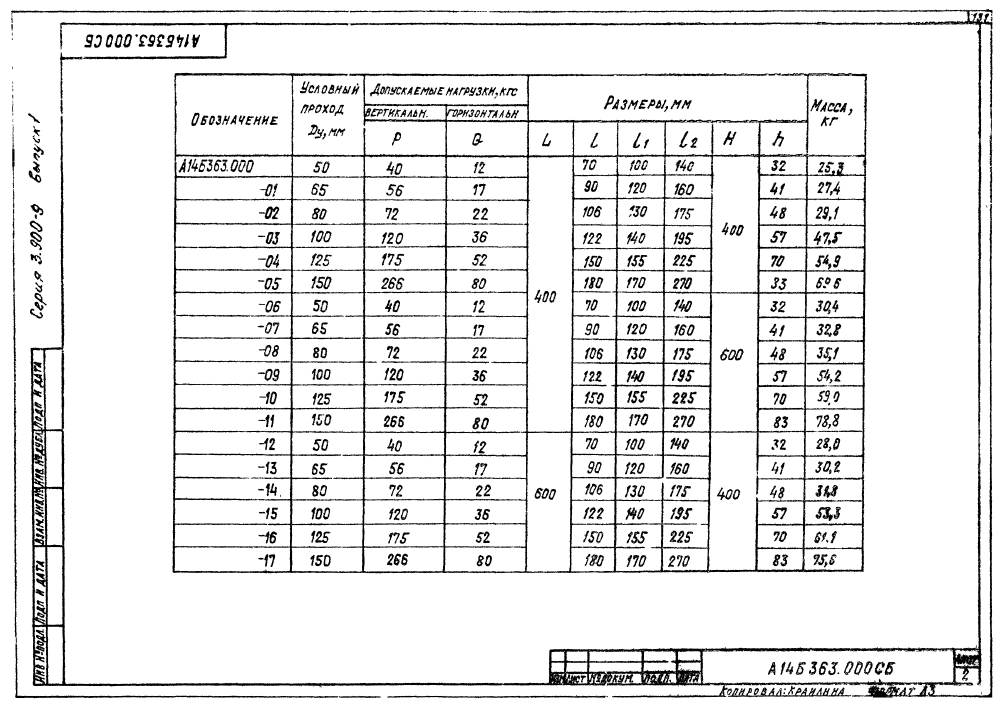

Обозначение	Условный проход ДУ, мм	Допускаемая нагрузка, кгс		Размеры, мм						Масса, кг
		Вертикальн.	Горизонтальн.	Размеры, мм
		Р	Q	L	l	l₁	l₂	Н	h
А14Б 363.000	50	40	12	400	70	100	140	400	32	25,3
А14Б 363.000-01	65	56	17	400	90	120	160	400	41	27,4
А14Б 363.000-02	80	72	22	400	106	130	175	400	48	29,1
А14Б 363.000-03	100	120	36	400	122	140	195	400	57	47,5
А14Б 363.000-04	125	175	52	400	150	155	225	400	70	54,9
А14Б 363.000-05	150	266	80	400	180	170	270	400	83	69,6
А14Б 363.000-06	50	40	12	400	70	100	140	600	32	30,4
А14Б 363.000-07	65	56	17	400	90	120	160	600	41	32,8
А14Б 363.000-08	80	72	22	400	106	130	175	600	48	35,1
А14Б 363.000-09	100	120	36	400	122	140	195	600	57	54,2
А14Б 363.000-10	125	175	52	400	150	155	225	600	70	59
А14Б 363.000-11	150	266	80	400	180	170	270	600	83	78,8
А14Б 363.000-12	50	40	12	600	70	100	140	400	32	28
А14Б 363.000-13	65	56	17	600	90	120	160	400	41	30,2
А14Б 363.000-14	80	72	22	600	106	130	175	400	48	31,8
А14Б 363.000-15	100	120	36	600	122	140	195	400	57	53,3
А14Б 363.000-16	125	175	52	600	150	155	225	400	70	61,1
А14Б 363.000-17	150	266	80	600	180	170	270	400	83	75,6
