Опора А14Б 364.000
Категория
Опоры трубопроводов
Серия
Серия 3.900-9: Опорные конструкции и средства крепления трубопроводов
Базовая стоимость
от 10 руб
Описание изделия
ООО "Изополимет Плюс" изготавливает опоры А14Б 364.000 серии 3.900-9. Изделие применяется для крепления трубопроводов Ду 50-65 мм. В таблице приведены 4 исполнения. Размер l составляет 150-160 мм, h - 200-250 мм, h1 - 20-30 мм, h2 - 132-190 мм. Допускаемая вертикальная нагрузка P указана 51-78 кгс, горизонтальная Q - 15,3-23,4 кгс. Масса опор - 2,3-4,3 кг.

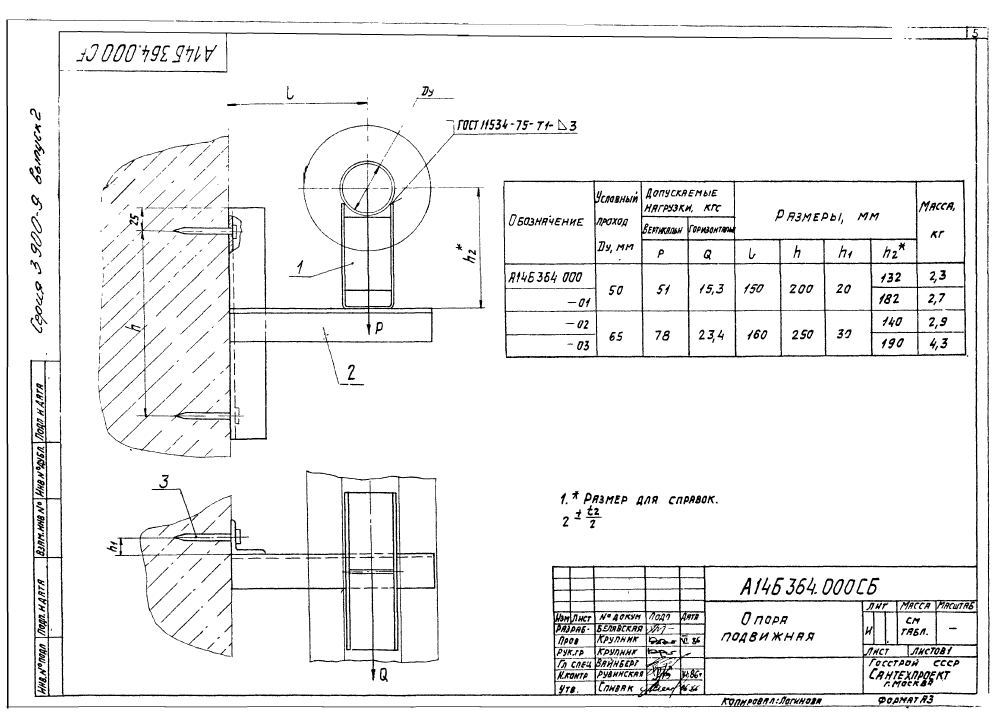

| Обозначение | Условный проход ДУ, мм | Размеры, мм | Доп.нагрузки, кгс | Масса, кг | ||||
|---|---|---|---|---|---|---|---|---|
| Вертик. | Горизонт. | |||||||
| l | h | h₁ | h₂ | Р | Q | |||
| А14Б 364.000 | 50 | 150 | 200 | 20 | 132 | 51 | 15,3 | 2,3 |
| А14Б 364.000-01 | 50 | 150 | 200 | 20 | 182 | 51 | 15,3 | 2,7 |
| А14Б 364.000-02 | 65 | 160 | 250 | 30 | 140 | 78 | 23,4 | 2,9 |
| А14Б 364.000-03 | 65 | 160 | 250 | 30 | 190 | 78 | 23,4 | 4,3 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
