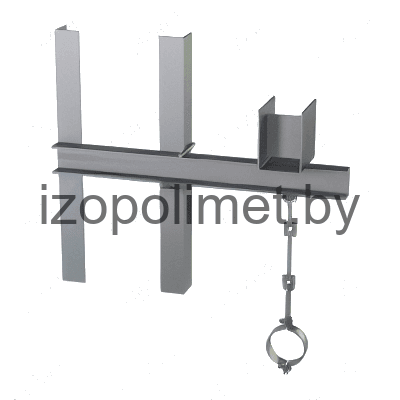

Опора А14Б 373.000
Описание изделия

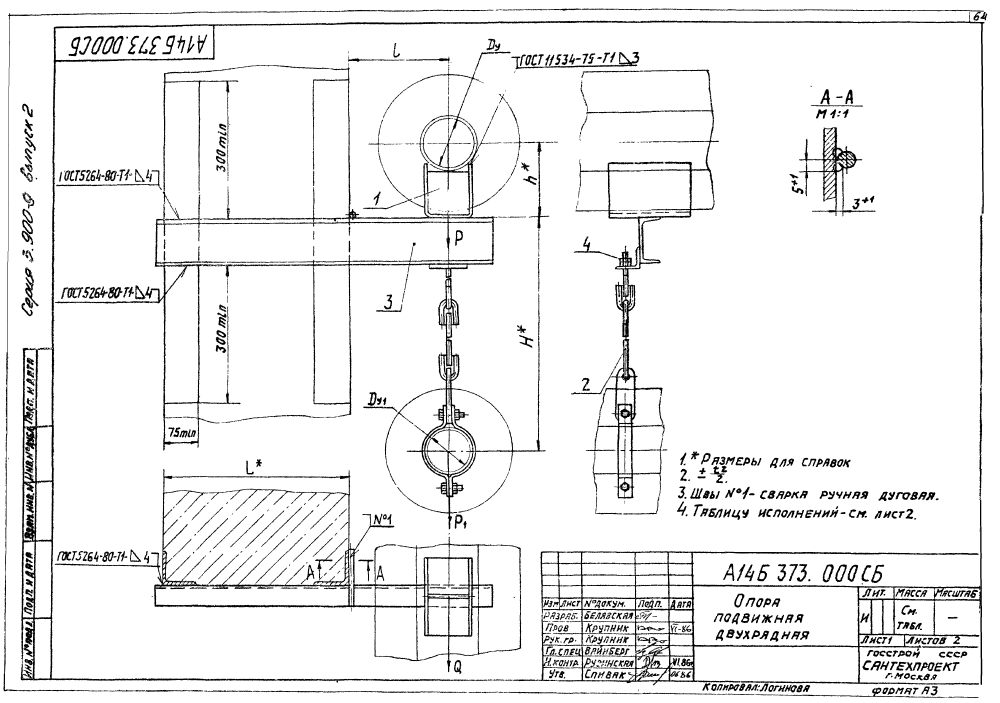

ООО "Изополимет Плюс" изготавливает опоры А14Б 373.000 серии 3.900-9 для узлов крепления трубопроводов с двумя условными проходами. Изделие относится к опорам трубопроводов и подбирается по сочетанию Ду 125-250 мм и Ду1 100-200 мм. В таблице указаны 36 исполнений. Размер L составляет 400-600 мм, l - 210-290 мм, H - 740-1020 мм, h - 168-289 мм. Допускаемые вертикальные нагрузки P и P1 находятся в пределах 220-1153 и 157-860 кгс, горизонтальная Q - 66-345,9 кгс. Масса - 10,3-31,0 кг.

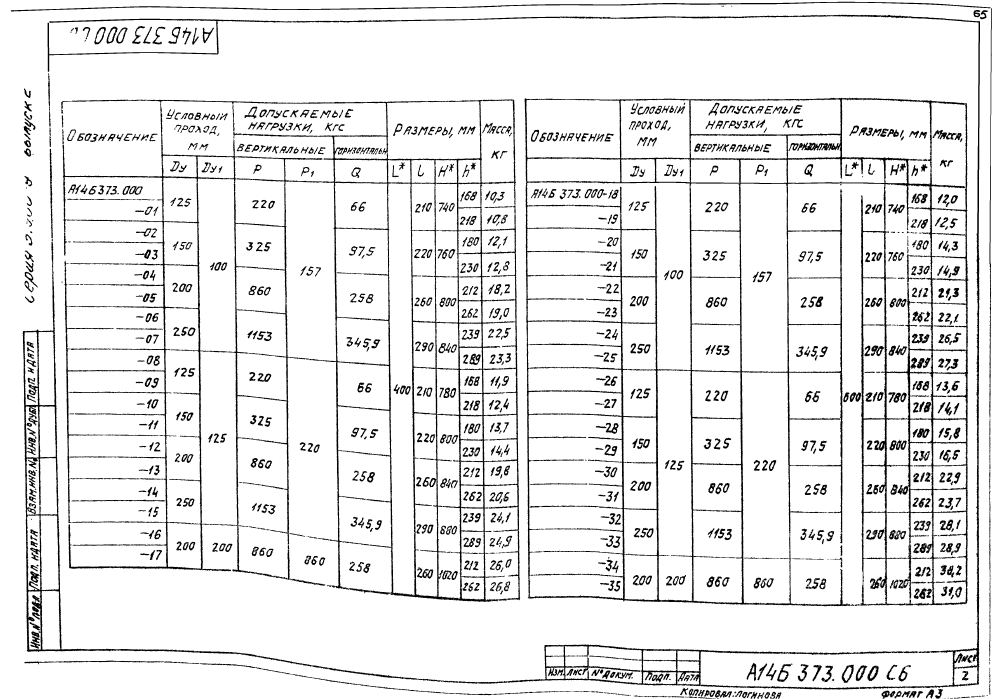

| Обозначение | Условный проход, мм | Размеры, мм | Доп. нагрузки, кгс | Масса, кг | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Вертик. | Горизонт. | |||||||||
| ДУ | ДУ₁ | L | l | H | h | Р | Р₁ | Q | ||
| А14Б 373.000 | 125 | 100 | 400 | 210 | 740 | 168 | 220 | 157 | 66 | 10,3 |
| А14Б 373.000-01 | 125 | 100 | 400 | 210 | 740 | 218 | 220 | 157 | 66 | 10,6 |
| А14Б 373.000-02 | 150 | 100 | 400 | 220 | 760 | 180 | 325 | 157 | 97,5 | 12,1 |
| А14Б 373.000-03 | 150 | 100 | 400 | 220 | 760 | 230 | 325 | 157 | 97,5 | 12,8 |
| А14Б 373.000-04 | 200 | 100 | 400 | 260 | 800 | 212 | 860 | 157 | 258 | 18,2 |
| А14Б 373.000-05 | 200 | 100 | 400 | 260 | 800 | 262 | 860 | 157 | 258 | 19,0 |
| А14Б 373.000-06 | 250 | 100 | 400 | 290 | 840 | 239 | 1153 | 157 | 345,9 | 22,5 |
| А14Б 373.000-07 | 250 | 100 | 400 | 290 | 840 | 289 | 1153 | 157 | 345,9 | 23,3 |
| А14Б 373.000-08 | 125 | 125 | 400 | 210 | 780 | 168 | 220 | 220 | 66 | 11,9 |
| А14Б 373.000-09 | 125 | 125 | 400 | 210 | 780 | 218 | 220 | 220 | 66 | 12,4 |
| А14Б 373.000-10 | 150 | 125 | 400 | 220 | 800 | 180 | 325 | 220 | 97,5 | 13,7 |
| А14Б 373.000-11 | 150 | 125 | 400 | 220 | 800 | 230 | 325 | 220 | 97,5 | 14,4 |
| А14Б 373.000-12 | 200 | 125 | 400 | 260 | 840 | 212 | 860 | 220 | 258 | 19,8 |
| А14Б 373.000-13 | 200 | 125 | 400 | 260 | 840 | 262 | 860 | 220 | 258 | 20,6 |
| А14Б 373.000-14 | 250 | 125 | 400 | 290 | 880 | 239 | 1153 | 220 | 345,9 | 24,1 |
| А14Б 373.000-15 | 250 | 125 | 400 | 290 | 880 | 289 | 1153 | 220 | 345,9 | 24,9 |
| А14Б 373.000-16 | 200 | 200 | 400 | 260 | 1020 | 212 | 860 | 860 | 258 | 26,0 |
| А14Б 373.000-17 | 200 | 200 | 400 | 260 | 1020 | 262 | 860 | 860 | 258 | 26,8 |
| А14Б 373.000-18 | 125 | 100 | 600 | 210 | 740 | 168 | 220 | 157 | 66 | 12,0 |
| А14Б 373.000-19 | 125 | 100 | 600 | 210 | 740 | 218 | 220 | 157 | 66 | 12,5 |
| А14Б 373.000-20 | 150 | 100 | 600 | 220 | 760 | 180 | 325 | 157 | 97,5 | 14,3 |
| А14Б 373.000-21 | 150 | 100 | 600 | 220 | 760 | 230 | 325 | 157 | 97,5 | 14,9 |
| А14Б 373.000-22 | 200 | 100 | 600 | 260 | 800 | 212 | 860 | 157 | 258 | 21,3 |
| А14Б 373.000-23 | 200 | 100 | 600 | 260 | 800 | 262 | 860 | 157 | 258 | 22,1 |
| А14Б 373.000-24 | 250 | 100 | 600 | 290 | 840 | 239 | 1153 | 157 | 345,9 | 26,5 |
| А14Б 373.000-25 | 250 | 100 | 600 | 290 | 840 | 289 | 1153 | 157 | 345,9 | 27,3 |
| А14Б 373.000-26 | 125 | 125 | 600 | 210 | 780 | 168 | 220 | 220 | 66 | 13,6 |
| А14Б 373.000-27 | 125 | 125 | 600 | 210 | 780 | 218 | 220 | 220 | 66 | 14,1 |
| А14Б 373.000-28 | 150 | 125 | 600 | 220 | 800 | 180 | 325 | 220 | 97,5 | 15,8 |
| А14Б 373.000-29 | 150 | 125 | 600 | 220 | 800 | 230 | 325 | 220 | 97,5 | 16,5 |
| А14Б 373.000-30 | 200 | 125 | 600 | 260 | 840 | 212 | 860 | 220 | 258 | 22,9 |
| А14Б 373.000-31 | 200 | 125 | 600 | 260 | 840 | 262 | 860 | 220 | 258 | 23,7 |
| А14Б 373.000-32 | 250 | 125 | 600 | 290 | 880 | 239 | 1153 | 220 | 345,9 | 28,1 |
| А14Б 373.000-33 | 250 | 125 | 600 | 290 | 880 | 289 | 1153 | 220 | 345,9 | 28,9 |
| А14Б 373.000-34 | 200 | 200 | 600 | 260 | 1020 | 212 | 860 | 860 | 258 | 30,2 |
| А14Б 373.000-35 | 200 | 200 | 600 | 260 | 1020 | 262 | 860 | 860 | 258 | 31,0 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
