Опора А14Б 375.000

Name: А14Б 375.000
Brand: Изополимет Плюс
Price: 10 BYN
Availability: InStock

Категория

Опоры трубопроводов

Серия

Серия 3.900-9: Опорные конструкции и средства крепления трубопроводов

Базовая стоимость

от 10 руб

Заказать расчет стоимости

Описание изделия

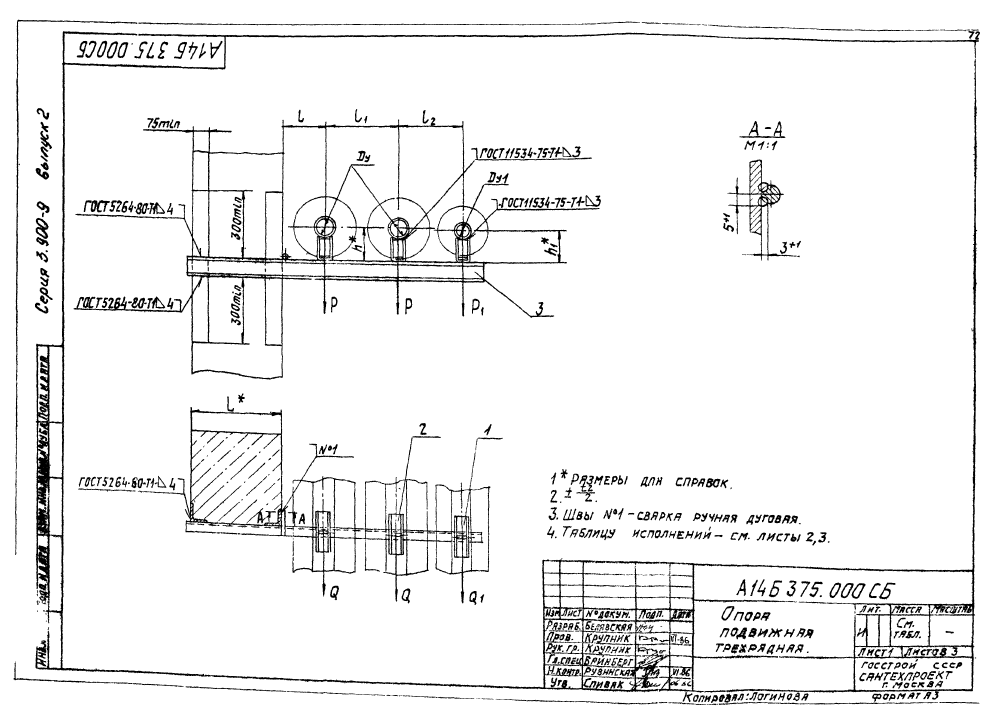

ООО "Изополимет Плюс" изготавливает опоры А14Б 375.000 серии 3.900-9 для крепления трубопроводов с двумя условными проходами. В таблице указаны 36 исполнений для Ду 80-150 мм и Ду1 50-100 мм. Размер L составляет 400-600 мм, l - 185-220 мм, l1 - 300-370 мм, l2 - 265-345 мм, h - 147-230 мм. Допускаемые вертикальные нагрузки P и P1 находятся в пределах 107-325 и 51-157 кгс, горизонтальные Q и Q1 - 32,1-97,5 и 15,3-47,1 кгс. Масса опор - 16,5-42,0 кг.

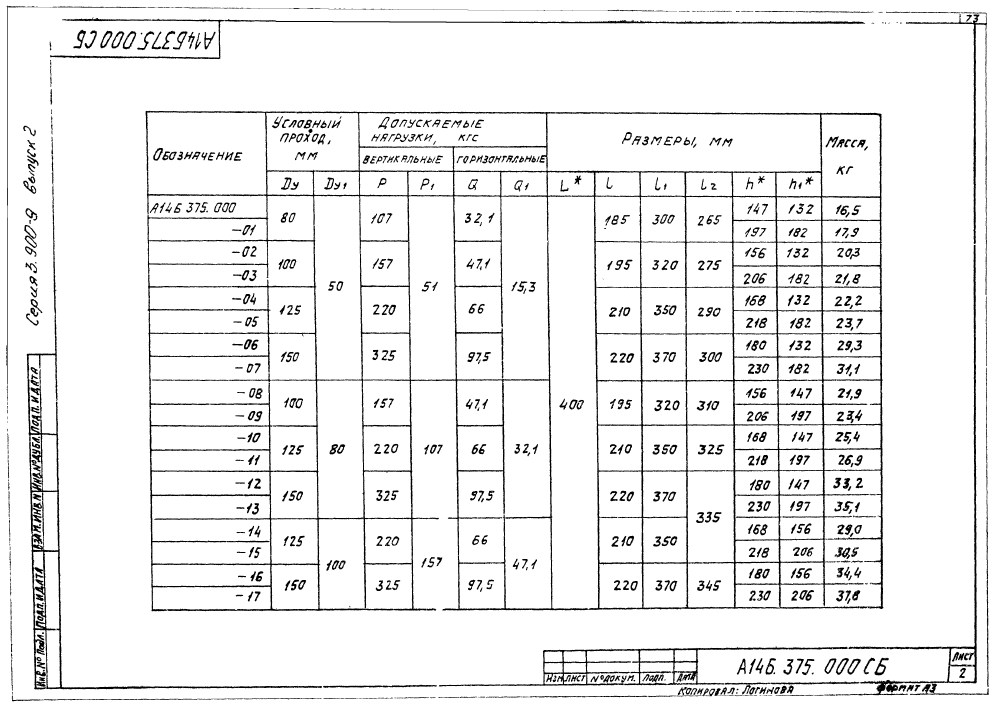

Обозначение	Условный проход, мм		Размеры, мм						Доп. нагрузки, кгс				Масса, кг
	Условный проход, мм		Размеры, мм						Вертик.		Горизонт.
	ДУ	ДУ₁	L	l	l₁	l₂	h	h₁	Р	Р₁	Q	Q₁
А14Б 375.000	80	50	400	185	300	265	147	132	107	51	32,1	15,3	16,5
А14Б 375.000-01	80	50	400	185	300	265	197	182	107	51	32,1	15,3	17,9
А14Б 375.000-02	100	50	400	195	320	275	156	132	157	51	47,1	15,3	20,3
А14Б 375.000-03	100	50	400	195	320	275	206	182	157	51	47,1	15,3	21,8
А14Б 375.000-04	125	50	400	210	350	290	168	132	220	51	66	15,3	22,2
А14Б 375.000-05	125	50	400	210	350	290	218	182	220	51	66	15,3	23,7
А14Б 375.000-06	150	50	400	220	370	300	180	132	325	51	97,5	15,3	29,3
А14Б 375.000-07	150	50	400	220	370	300	230	182	325	51	97,5	15,3	31,1
А14Б 375.000-08	100	80	400	195	320	310	156	147	157	107	47,1	32,1	21,9
А14Б 375.000-09	100	80	400	195	320	310	206	197	157	107	47,1	32,1	23,4
А14Б 375.000-10	125	80	400	210	350	325	168	147	220	107	66	32,1	25,4
А14Б 375.000-11	125	80	400	210	350	325	218	197	220	107	66	32,1	26,9
А14Б 375.000-12	150	80	400	220	370	335	180	147	325	107	97,5	32,1	33,2
А14Б 375.000-13	150	80	400	220	370	335	230	197	325	107	97,5	32,1	35,1
А14Б 375.000-14	125	100	400	210	350	335	168	156	220	157	66	47,1	29,0
А14Б 375.000-15	125	100	400	210	350	335	218	206	220	157	66	47,1	30,5
А14Б 375.000-16	150	100	400	220	370	345	180	156	325	157	97,5	47,1	34,4
А14Б 375.000-17	150	100	400	220	370	345	230	206	325	157	97,5	47,1	37,8
А14Б 375.000-18	80	50	600	185	300	265	147	132	107	51	32,1	15,3	18,6
А14Б 375.000-19	80	50	600	185	300	265	197	182	107	51	32,1	15,3	20,0
А14Б 375.000-20	100	50	600	195	320	275	156	132	157	51	47,1	15,3	22,7
А14Б 375.000-21	100	50	600	195	320	275	206	182	157	51	47,1	15,3	24,2
А14Б 375.000-22	125	50	600	210	350	290	168	132	220	51	66	15,3	24,8
А14Б 375.000-23	125	50	600	210	350	290	218	182	220	51	66	15,3	26,3
А14Б 375.000-24	150	50	600	220	370	300	180	132	325	51	97,5	15,3	32,7
А14Б 375.000-25	150	50	600	220	370	300	230	182	325	51	97,5	15,3	34,5
А14Б 375.000-26	100	80	600	195	320	310	156	147	157	107	47,1	32,1	24,6
А14Б 375.000-27	100	80	600	195	320	310	206	197	157	107	47,1	32,1	26,1
А14Б 375.000-28	125	80	600	210	350	325	168	147	220	107	66	32,1	28,4
А14Б 375.000-29	125	80	600	210	350	325	218	197	220	107	66	32,1	29,9
А14Б 375.000-30	150	80	600	220	370	335	180	147	325	107	97,5	32,1	37,2
А14Б 375.000-31	150	80	600	220	370	335	230	197	325	107	97,5	32,1	39,1
А14Б 375.000-32	125	100	600	210	350	335	168	156	220	157	66	47,1	32,5
А14Б 375.000-33	125	100	600	210	350	335	218	206	220	157	66	47,1	34,0
А14Б 375.000-34	150	100	600	220	370	345	180	156	325	157	97,5	47,1	40,2
А14Б 375.000-35	150	100	600	220	370	345	230	206	325	157	97,5	47,1	42,0
