Опора А14Б 374.000

Name: А14Б 374.000
Brand: Изополимет Плюс
Price: 10 BYN
Availability: InStock

Категория

Опоры трубопроводов

Серия

Серия 3.900-9: Опорные конструкции и средства крепления трубопроводов

Базовая стоимость

от 10 руб

Заказать расчет стоимости

Описание изделия

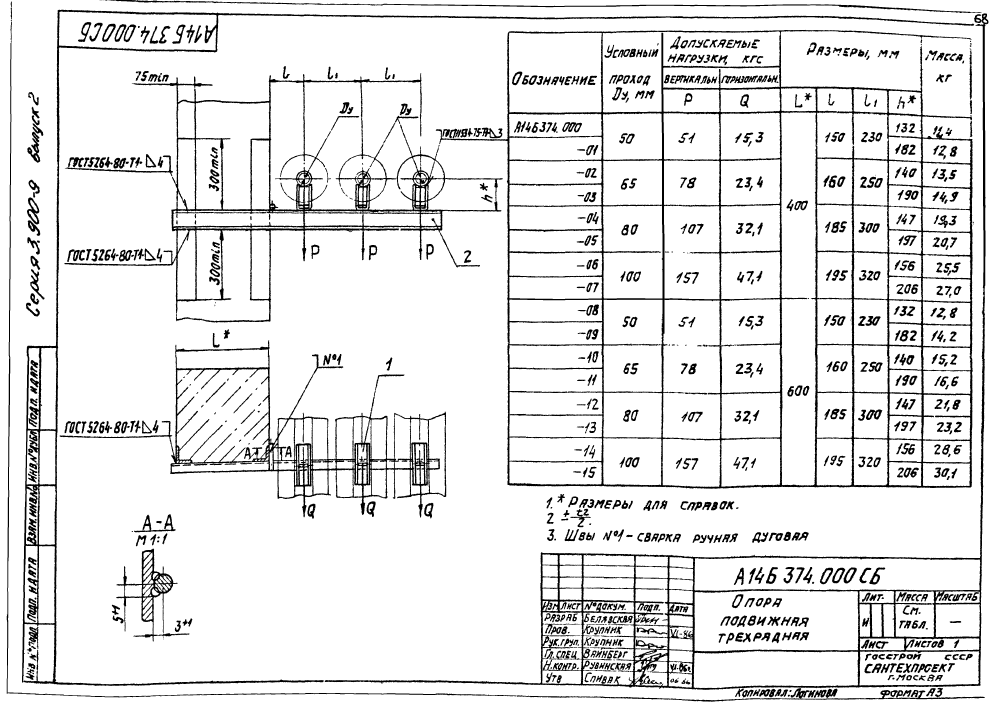

ООО "Изополимет Плюс" изготавливает опоры А14Б 374.000 серии 3.900-9. Изделие предназначено для применения в опорных конструкциях трубопроводов Ду 50-100 мм. В таблице приведены 16 исполнений, что дает возможность подобрать опору по условному проходу и длине. Размер L составляет 400-600 мм, l - 150-195 мм, l1 - 230-320 мм, h - 132-206 мм. Допускаемая вертикальная нагрузка P указана 51-157 кгс, горизонтальная Q - 15,3-47,1 кгс. Масса изделий находится в диапазоне 11,4-30,1 кг.

Обозначение	Условный проход ДУ, мм	Размеры, мм				Доп. нагрузки, кгс		Масса, кг
		Размеры, мм				Вертик.	Горизонт.
		L	l	l₁	h	Р	Q
А14Б 374.000	50	400	150	230	132	51	15,3	11,4
А14Б 374.000-01	50	400	150	230	182	51	15,3	12,8
А14Б 374.000-02	65	400	160	250	140	78	23,4	13,5
А14Б 374.000-03	65	400	160	250	190	78	23,4	14,9
А14Б 374.000-04	80	400	185	300	147	107	32,1	19,3
А14Б 374.000-05	80	400	185	300	197	107	32,1	20,7
А14Б 374.000-06	100	400	195	320	156	157	47,1	25,5
А14Б 374.000-07	100	400	195	320	206	157	47,1	27,0
А14Б 374.000-08	50	600	150	230	132	51	15,3	12,8
А14Б 374.000-09	50	600	150	230	182	51	15,3	14,2
А14Б 374.000-10	65	600	160	250	140	78	23,4	15,2
А14Б 374.000-11	65	600	160	250	190	78	23,4	16,6
А14Б 374.000-12	80	600	185	300	147	107	32,1	21,8
А14Б 374.000-13	80	600	185	300	197	107	32,1	23,2
А14Б 374.000-14	100	600	195	320	156	157	47,1	28,6
А14Б 374.000-15	100	600	195	320	206	157	47,1	30,1
