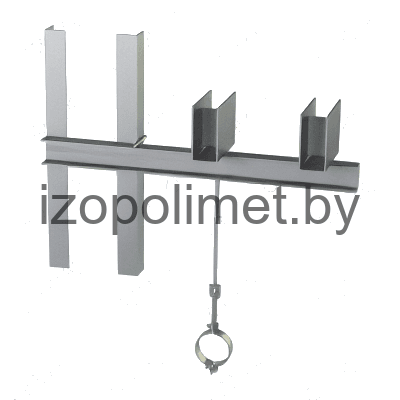

Опора А14Б 376.000

Name: А14Б 376.000
Brand: Изополимет Плюс
Price: 10 BYN
Availability: InStock

Категория

Опоры трубопроводов

Серия

Серия 3.900-9: Опорные конструкции и средства крепления трубопроводов

Базовая стоимость

от 10 руб

Заказать расчет стоимости

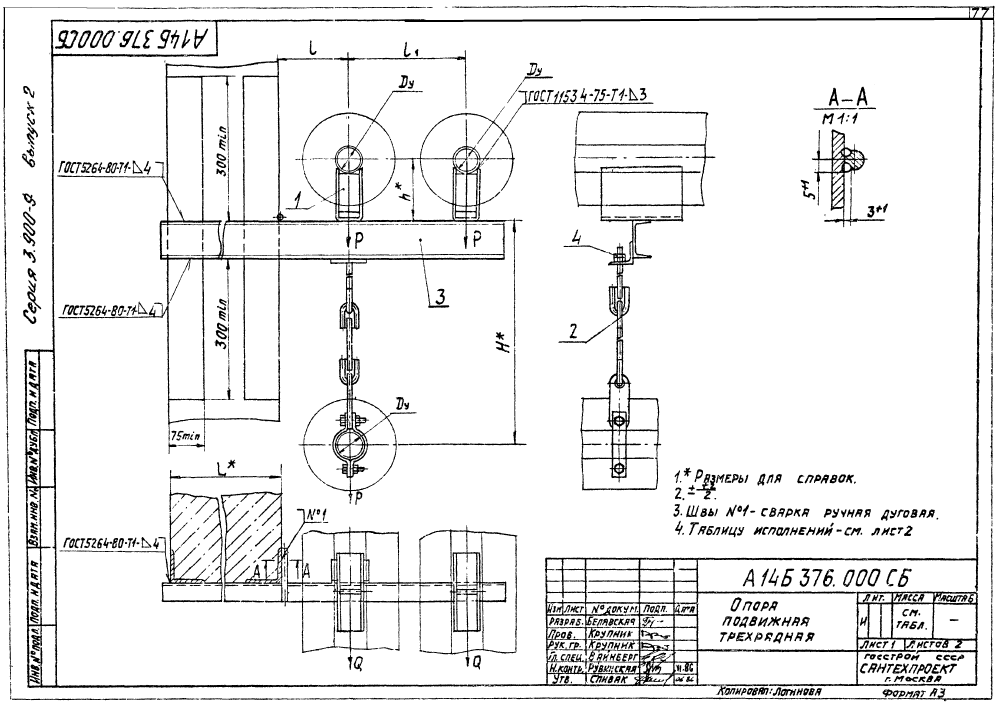

Описание изделия

ООО "Изополимет Плюс" изготавливает опоры А14Б 376.000 серии 3.900-9. Изделие применяется в средствах крепления трубопроводов Ду 50-80 мм и подбирается по монтажной высоте и допустимым нагрузкам. Таблица содержит 12 исполнений. Размер L составляет 400-600 мм, l - 150-185 мм, l1 - 230-300 мм, H - 680-720 мм, h - 132-197 мм. Допускаемая вертикальная нагрузка P указана 51-107 кгс, горизонтальная Q - 15,3-32,1 кгс. Масса - 10,2-15,5 кг.

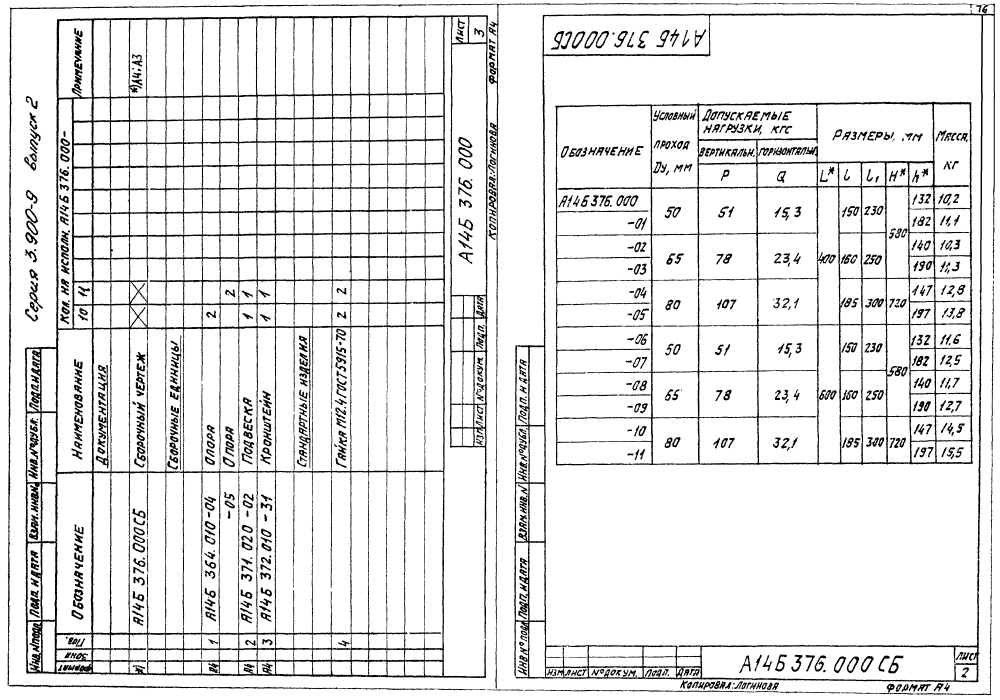

Обозначение	Условный проход ДУ, мм	Размеры, мм					Доп. нагрузки, кгс		Масса, кг
		Размеры, мм					Вертик.	Горизонт.
		L	l	l₁	Н	h	Р	Q
А14Б 376.000	50	400	150	230	680	132	51	15,3	10,2
А14Б 376.000-01	50	400	150	230	680	182	51	15,3	11,1
А14Б 376.000-02	65	400	160	250	680	140	78	23,4	10,3
А14Б 376.000-03	65	400	160	250	680	190	78	23,4	11,3
А14Б 376.000-04	80	400	185	300	720	147	107	32,1	12,8
А14Б 376.000-05	80	400	185	300	720	197	107	32,1	13,8
А14Б 376.000-06	50	600	150	230	680	132	51	15,3	11,6
А14Б 376.000-07	50	600	150	230	680	182	51	15,3	12,5
А14Б 376.000-08	65	600	160	250	680	140	78	23,4	11,7
А14Б 376.000-09	65	600	160	250	680	190	78	23,4	12,7
А14Б 376.000-10	80	600	185	300	720	147	107	32,1	14,5
А14Б 376.000-11	80	600	185	300	720	197	107	32,1	15,5
