Опора А14Б 372.000

Name: А14Б 372.000
Brand: Изополимет Плюс
Price: 10 BYN
Availability: InStock

Категория

Опоры трубопроводов

Серия

Серия 3.900-9: Опорные конструкции и средства крепления трубопроводов

Базовая стоимость

от 10 руб

Заказать расчет стоимости

Описание изделия

ООО "Изополимет Плюс" изготавливает опоры А14Б 372.000 серии 3.900-9. Изделие используется в составе опорных конструкций трубопроводов, когда по проекту требуется подбор по габаритам и массе. В таблице предусмотрено 56 исполнений. Длина L находится в диапазоне 645-1330 мм, l - 415-615 мм, l1 - 150-290 мм, l2 - 40-45 мм, h - 30-45 мм. Диаметр d указан 12-18 мм. Масса изделий меняется от 4,2 до 31,1 кг, что позволяет выбрать исполнение под конкретную монтажную схему.

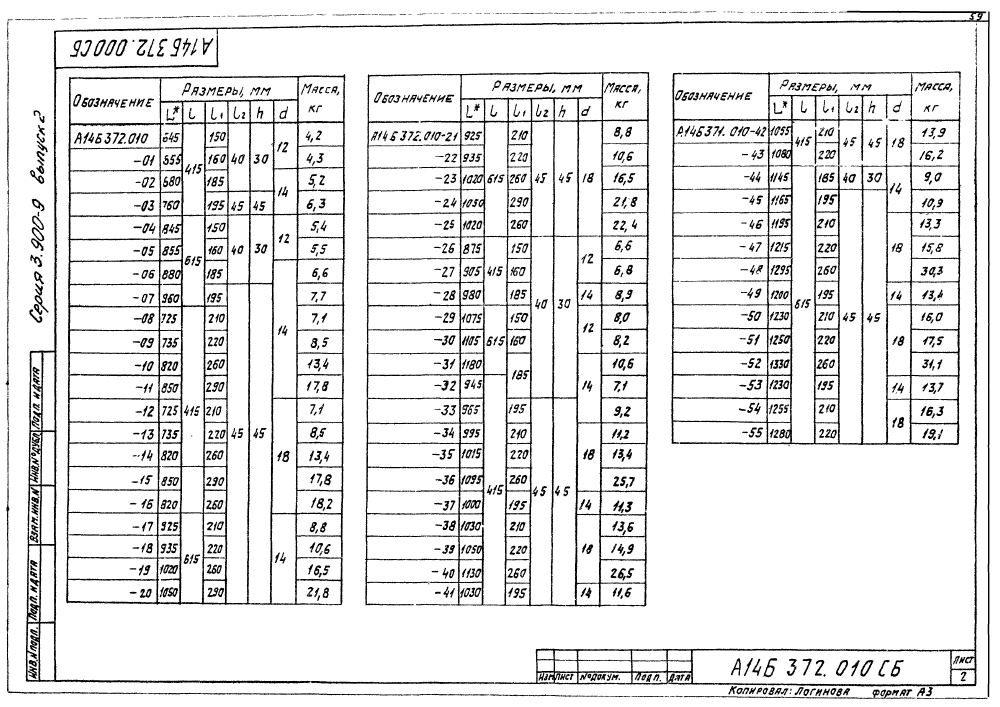

Обозначение	Размеры, мм						Масса, кг
Обозначение	L	l	l₁	l₂	h	d	Масса, кг
А14Б 372.000	645	415	150	40	30	12	4,2
А14Б 372.000-01	655	415	160	40	30	12	4,3
А14Б 372.000-02	680	415	185	40	30	14	5,2
А14Б 372.000-03	760	415	195	45	45	14	6,3
А14Б 372.000-04	845	615	150	40	30	12	5,4
А14Б 372.000-05	855	615	160	40	30	12	5,5
А14Б 372.000-06	880	615	185	40	30	14	6,6
А14Б 372.000-07	960	615	195	45	45	14	7,7
А14Б 372.000-08	725	415	210	45	45	14	7,1
А14Б 372.000-09	735	415	220	45	45	14	8,5
А14Б 372.000-10	820	415	260	45	45	14	13,4
А14Б 372.000-11	850	415	290	45	45	14	17,8
А14Б 372.000-12	725	415	210	45	45	18	7,1
А14Б 372.000-13	735	415	220	45	45	18	8,5
А14Б 372.000-14	820	415	260	45	45	18	13,4
А14Б 372.000-15	850	415	290	45	45	18	17,8
А14Б 372.000-16	820	415	260	45	45	18	18,2
А14Б 372.000-17	925	615	210	45	45	14	8,8
А14Б 372.000-18	935	615	220	45	45	14	10,6
А14Б 372.000-19	1020	615	260	45	45	14	16,5
А14Б 372.000-20	1050	615	290	45	45	14	21,8
А14Б 372.000-21	925	615	210	45	45	18	8,8
А14Б 372.000-22	935	615	220	45	45	18	10,6
А14Б 372.000-23	1020	615	260	45	45	18	16,5
А14Б 372.000-24	1050	615	290	45	45	18	21,8
А14Б 372.000-25	1020	615	260	45	45	18	22,4
А14Б 372.000-26	875	415	150	40	30	12	6,6
А14Б 372.000-27	905	415	160	40	30	12	6,8
А14Б 372.000-28	980	415	185	40	30	14	8,9
А14Б 372.000-29	1075	615	150	40	30	12	8,0
А14Б 372.000-30	1105	615	160	40	30	12	8,2
А14Б 372.000-31	1180	615	185	40	30	14	10,6
А14Б 372.000-32	945	415	185	40	30	14	7,1
А14Б 372.000-33	965	415	195	45	45	14	9,2
А14Б 372.000-34	995	415	210	45	45	18	11,2
А14Б 372.000-35	1015	415	220	45	45	18	13,4
А14Б 372.000-36	1095	415	260	45	45	18	25,7
А14Б 372.000-37	1000	415	195	45	45	14	11,3
А14Б 372.000-38	1030	415	210	45	45	18	13,6
А14Б 372.000-39	1050	415	220	45	45	18	14,9
А14Б 372.000-40	1130	415	260	45	45	18	26,5
А14Б 372.000-41	1030	415	195	45	45	14	11,6
А14Б 372.000-42	1055	415	210	45	45	18	13,9
А14Б 372.000-43	1080	415	220	45	45	18	16,2
А14Б 372.000-44	1145	615	185	40	30	14	9,0
А14Б 372.000-45	1165	615	195	45	45	14	10,9
А14Б 372.000-46	1195	615	210	45	45	18	13,3
А14Б 372.000-47	1215	615	220	45	45	18	15,8
А14Б 372.000-48	1295	615	260	45	45	18	30,3
А14Б 372.000-49	1200	615	195	45	45	14	13,4
А14Б 372.000-50	1230	615	210	45	45	18	16,0
А14Б 372.000-51	1250	615	220	45	45	18	17,5
А14Б 372.000-52	1330	615	260	45	45	18	31,1
А14Б 372.000-53	1230	615	195	45	45	14	13,7
А14Б 372.000-54	1255	615	210	45	45	18	16,3
А14Б 372.000-55	1280	615	220	45	45	18	19,1
